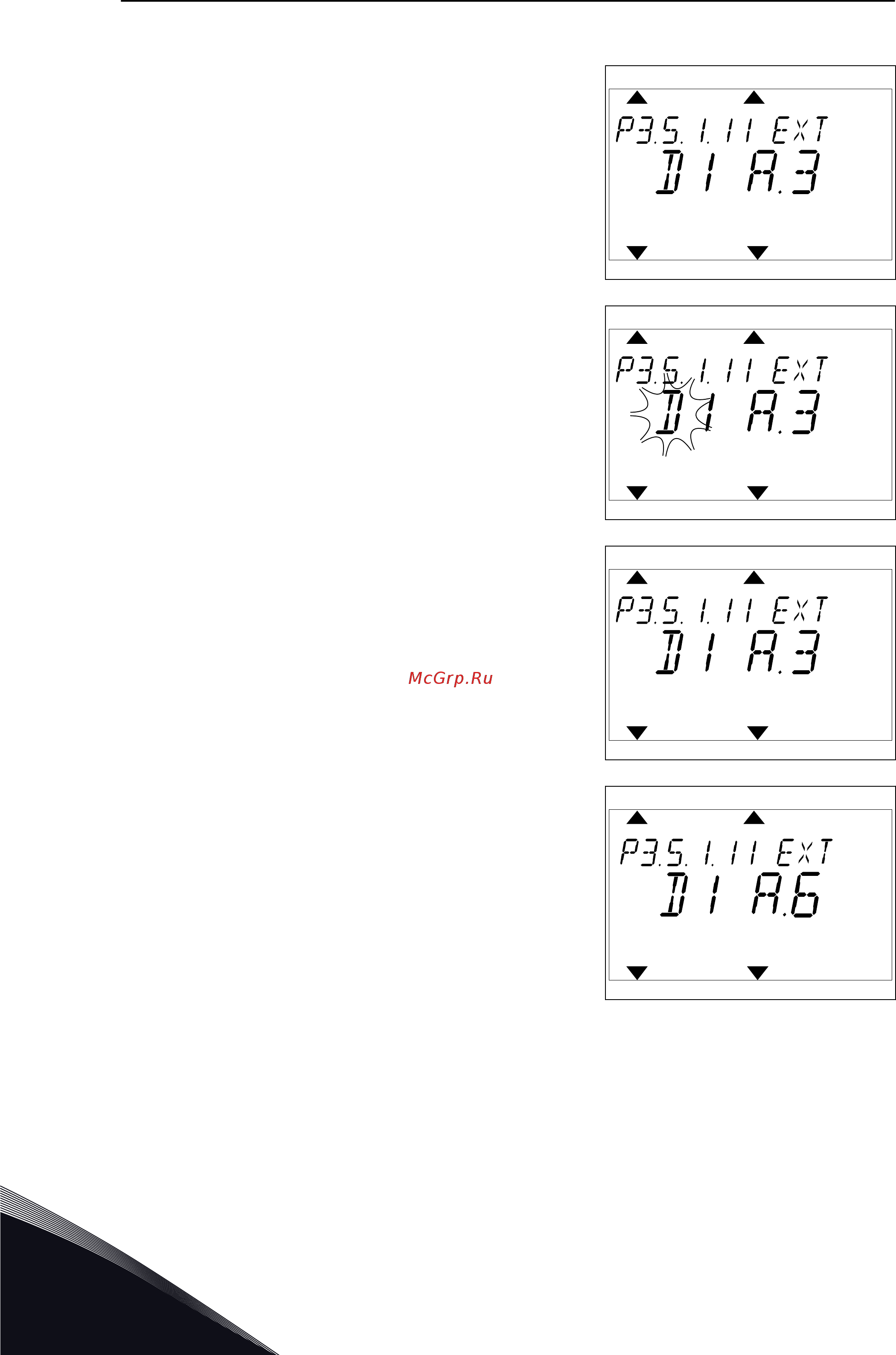

ПРОГРАММИРОВАНИЕ С ИСПОЛЬЗОВАНИЕМ ТЕКСТОВОГО ДИСПЛЕЯ
1 Выберите значение параметра. Чтобы перейти в
режим редактирования, нажмите кнопку ОК.
READY
FAULT
ALARM
STOP
RUN
KEYPAD
1/O
REV
FWD
BUS
2 Вы перешли в режим редактирования, о чем
свидетельствует мигающая буква D. Если
доступно больше цифровых входов, например на
дополнительных платах, которые установлены в
гнезда C, D или E, эти входы также можно
выбрать.
READY
FAULT
ALARM
STOP
RUN
KEYPAD
1/O
REV
FWD
BUS
3 Нажмите кнопку со стрелкой вправо еще раз,
чтобы активизировать значение клеммы 3 Буква
D прекращает мигать.
READY
FAULT
ALARM
STOP
RUN
KEYPAD
1/O
REV
FWD
BUS
4 Нажмите кнопку со стрелкой вверх три раза,
чтобы изменить значение клеммы на 6. Чтобы
принять изменение, нажмите кнопку ОК.
READY
FAULT
ALARM
STOP
RUN
KEYPAD
1/O
REV
FWD
BUS
VACON · 308 ОПИСАНИЕ ПАРАМЕТРОВ
10
TEL. +358 (0)201 2121 · FAX +358 (0)201 212 205
