Vacon VACON0100-3L-0023-5-FLOW [117/421] Редактирование значений
![Vacon VACON0100-3L-0023-5-FLOW [117/421] Редактирование значений](/views2/1564326/page117/bg75.png)
A B
F
C
D
E

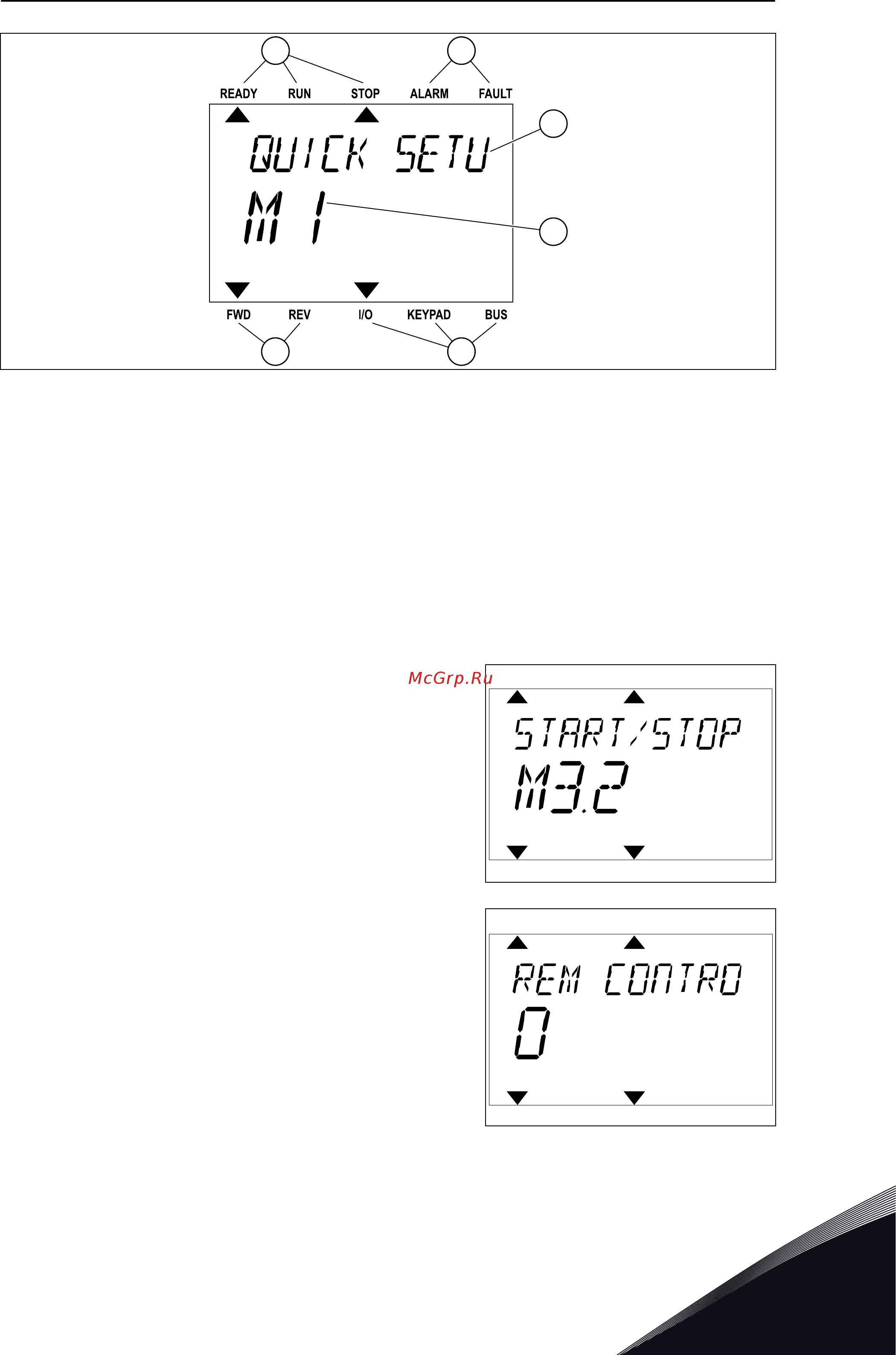

Рис. 34: Главное меню текстового дисплея
A. Индикаторы статуса
B. Индикаторы аварийных сигналов и
сигналов отказа
C. Название группы или раздела в
текущем положении
D. Текущее положение в меню
E. Индикаторы источника сигнала
управления
F. Индикаторы направления вращения
3.3.1 РЕДАКТИРОВАНИЕ ЗНАЧЕНИЙ
ИЗМЕНЕНИЕ ТЕКСТОВОГО ЗНАЧЕНИЯ ПАРАМЕТРА
Следующая процедура используется для настройки значения параметра.
1 Выберите параметр, используя кнопки со
стрелками.
READY
FAULT
ALARM
STOP
RUN
BUS
KEYPAD
I/O
REV
FWD
2 Чтобы перейти в режим редактирования,
нажмите кнопку ОК.
READY
FAULT
ALARM
STOP
RUN
BUS
KEYPAD
I/O
REV
FWD
ИНТЕРФЕЙСЫ ПОЛЬЗОВАТЕЛЯ VACON · 117
24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM
