Vacon VACON0100-3L-0023-5-FLOW [53/421] На рисунке ниже представлен пример режима с несколькими ведущими насосами в котором скорость ведущего насоса ограничивается постоянной скоростью производства в при включении следующего двигателя регулировка насосов отображается кривыми а
![Vacon VACON0100-3L-0023-5-FLOW [53/421] На рисунке ниже представлен пример режима с несколькими ведущими насосами в котором скорость ведущего насоса ограничивается постоянной скоростью производства в при включении следующего двигателя регулировка насосов отображается кривыми а](/views2/1564326/page53/bg35.png)
A
P1 P2 P3
Част.
макс.
Част.
мин.
об/мин
время

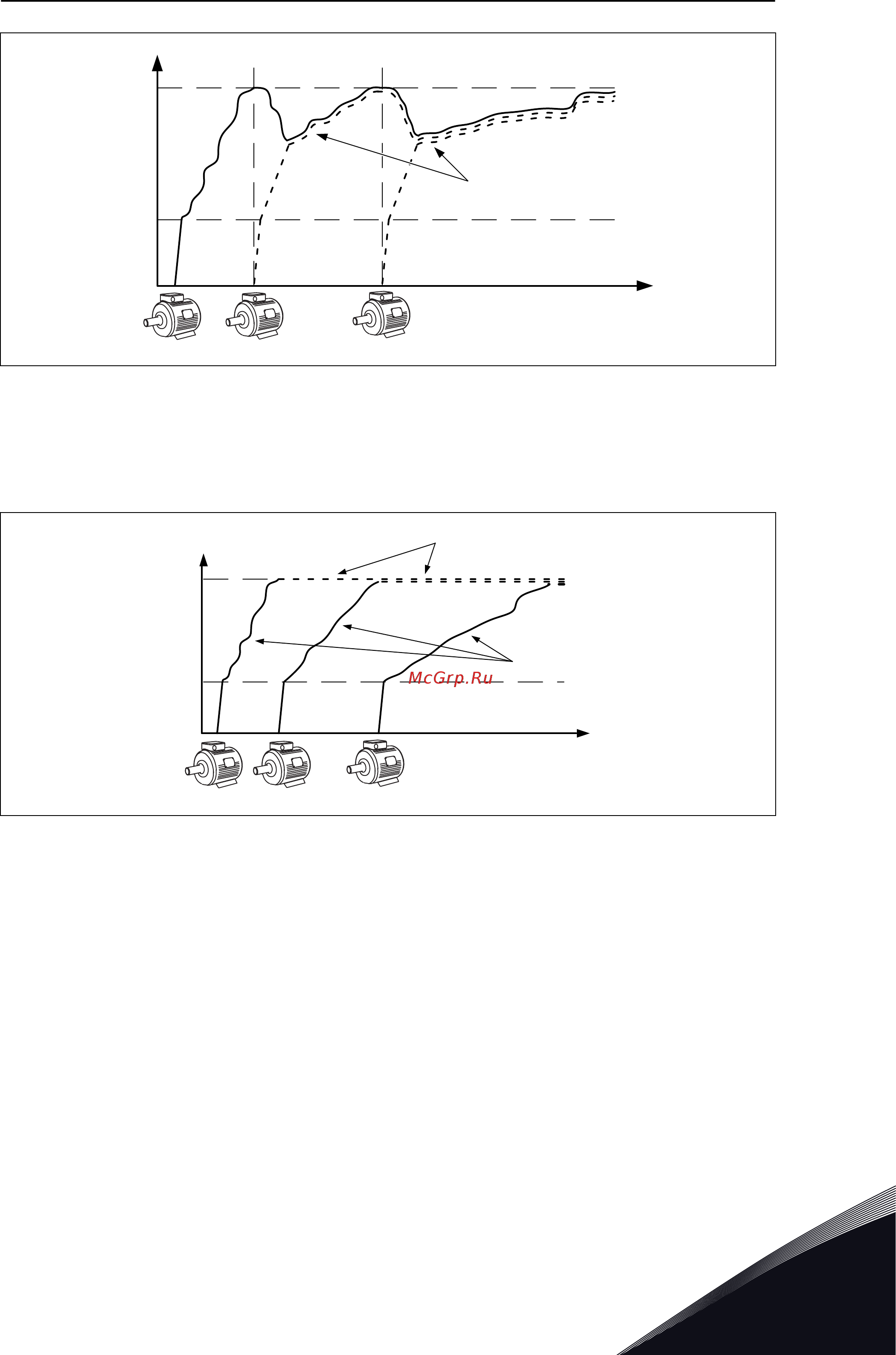

Рис. 14: Регулирование насоса в режиме с несколькими ведомыми насосами.
На рисунке ниже представлен пример режима с несколькими ведущими насосами, в
котором скорость ведущего насоса ограничивается постоянной скоростью производства
(В) при включении следующего двигателя. Регулировка насосов отображается кривыми
А.
A
B
Част. макс.
Част. мин.
об/мин
время
P1
P2
P3
Рис. 15: Регулирование насоса в режиме с несколькими ведущими насосами
Функция автозамены (изменение порядка запуска) используется для уравнивания износа
двигателей системы. Функция автозамены показывает количество отработанных каждым
двигателем часов. Двигатель с минимальной наработкой запускается первым, с
максимальной наработкой — последним. Автозамену можно сконфигурировать по
интервалу времени автозамены на основании показаний часов реального времени
привода (требуется батарея RTC).
КРАТКОЕ РУКОВОДСТВО ПО ЗАПУСКУ VACON · 53
