4 Для выбора нового элемента в списке нажмите
ОК.
STOP
READY I/O
ID:1 M2.1.1.1
FreqReference
0.00 %Motor Power
Output frequency
FreqReference
Motor Speed
Motor Current
Motor Torque
0.00 Hz
10.00 Hz
0.00 rpm
0.00 A
0.00 %
4.1.2 КРИВАЯ ТЕНДЕНЦИИ
Функция «Кривая тенденции» предназначена для одновременного графического
представления двух контролируемых значений.
После выбора значения привод начинает регистрацию значений. В подменю «Кривая
тенденции» можно наблюдать кривые тенденций и выбирать требуемые сигналы. Также
можно задавать минимальные и максимальные значения, интервал выборки и
использовать автоматическое масштабирование.
ИЗМЕНЕНИЕ ЗНАЧЕНИЙ
Данная процедура позволяет менять контролируемые значения.

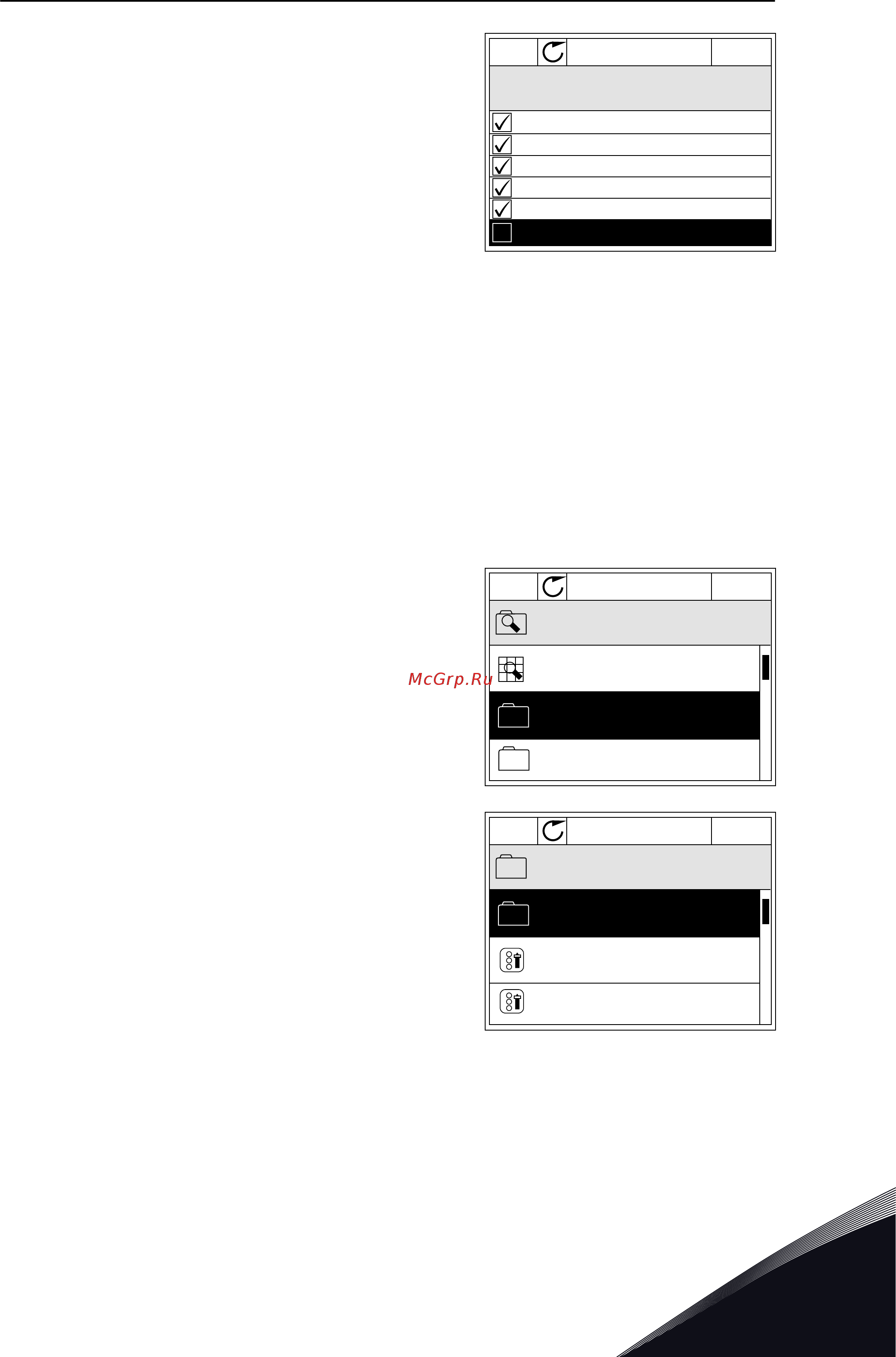

1 В меню «Контроль» найдите подменю «Кривая
тенденции» и нажмите ОК.
STOP
READY I/O
ID: M2.2
Monitor
Multimonitor
Basic
Trend Curve
(13)
(7)
2 Нажмите кнопку ОК для перехода в подменю
«Просмотр кривой тенденции».
STOP
READY I/O
ID: M2.2.1
Trend Curve
Channel 1 min
View Trend Curve
-1000
Sampling interval
100 ms
(2)
МЕНЮ КОНТРОЛЯ VACON · 127
