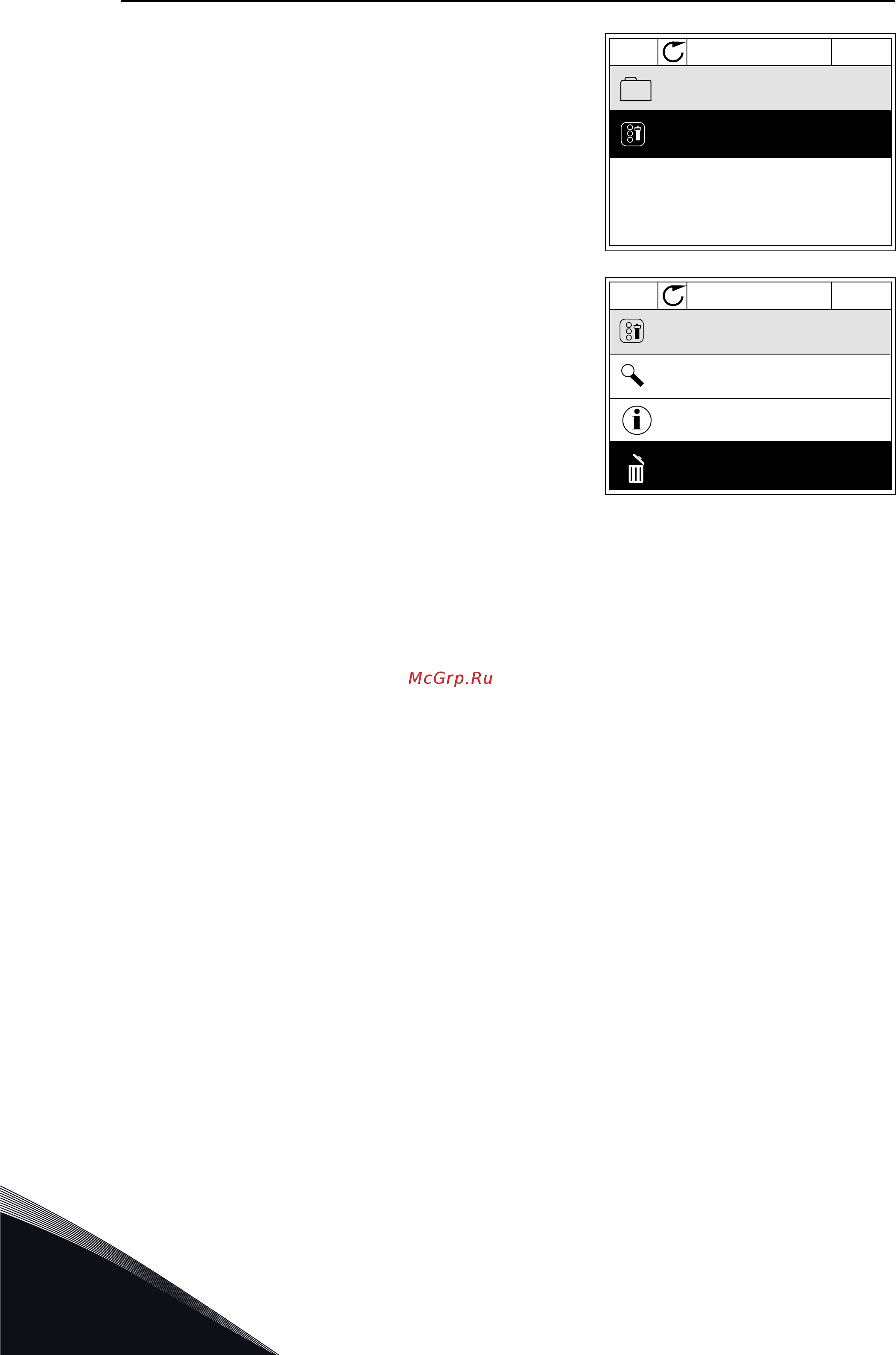

2 Найдите элемент, который нужно удалить.
Нажмите кнопку ОК.
STOP
READY I/O
Favourites
Motor Nom Freq
50.00 Hz
3 Выберите Удалить из папки Избранное.
STOP
READY I/O
Motor Nom Freq
Rem from favourites
Help
Monitor
4 Для удаления элемента повторно нажмите кнопку
ОК.
8.3 УРОВНИ ПОЛЬЗОВАТЕЛЯ
Для того чтобы разрешить внесение изменений в параметры только уполномоченным
сотрудникам, используйте раздел Параметры уровня пользователя. Также можно
защититься от случайного внесения изменений в параметры.
При выборе уровня пользователя пользователям доступны не все параметры на дисплее
панели управления.
VACON · 274 МЕНЮ «НАСТРОЙКИ ПОЛЬЗОВАТЕЛЯ», «ИЗБРАННОЕ» И «УРОВНИ ПОЛЬЗОВАТЕЛЯ»
8
TEL. +358 (0)201 2121 · FAX +358 (0)201 212 205
