8.2 ИЗБРАННОЕ
ПРИМЕЧАНИЕ!
Это меню недоступно при использовании текстового дисплея.
Если вы регулярно используете те или иные элементы, их можно добавить в избранное.
Избранное обычно используется для комплектования набора параметров или сигналов
контроля из любого меню, доступного с клавиатуры. Нет необходимости находить их в
структуре меню по одному. В качестве альтернативы их можно добавить в папку
«Избранное» для облегчения поиска.

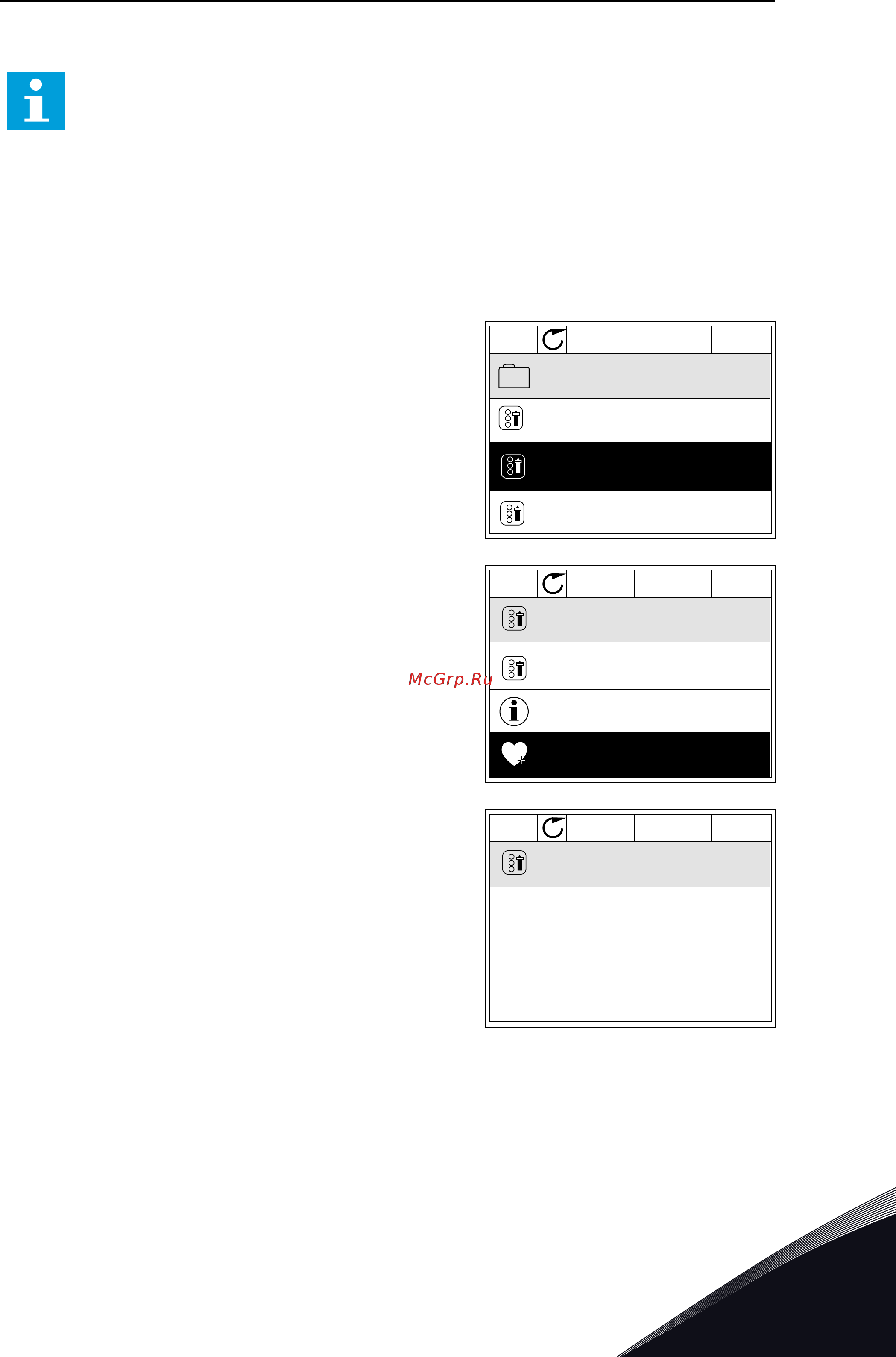

ДОБАВЛЕНИЕ РАЗДЕЛА В ИЗБРАННОЕ
1 Найдите элемент, который нужно добавить в
Избранное. Нажмите кнопку ОК.
STOP
READY I/O
Basic Settings
Motor Nom Freq
Motor Nom Speed
Motor Nom Voltg
230.00 V
50.00 Hz
1430 rpm
2 Выберите Добавить в избранное и нажмите кнопку
OK.
STOP
READY I/O
Motor Nom Freq
Edit
Help
Add to favourites
3 Теперь процедура завершена. Перед тем как
продолжить работу, ознакомьтесь с
инструкциями на дисплее.
STOP
READY I/O
Motor Nom Freq
was added to
favourites. Press OK
to continue.
УДАЛЕНИЕ ЭЛЕМЕНТА ИЗ ПАПКИ ИЗБРАННОЕ
1 Перейдите к папке Избранное.
МЕНЮ «НАСТРОЙКИ ПОЛЬЗОВАТЕЛЯ», «ИЗБРАННОЕ» И «УРОВНИ ПОЛЬЗОВАТЕЛЯ» VACON · 273
