Например, можно использовать аналоговый входной сигнал в качестве задания частоты
и для этих двух параметров задать значение от 40 до 80 %. В таком случае задание
частоты изменяется между минимальным и максимальным заданиями частоты, а
аналоговый входной сигнал изменяется в пределах 8–16 мА.
0% 100%80%40%
0 мА
20 мА16 мА
8 мА
Задание частоты [Гц]
Максимальное
задание частоты
Минимальное
задание частоты
Аналоговый
входной
сигнал [%]
Пользовательский
диапазон AI,
минимум
Пользовательский
диапазон AI,
максимум

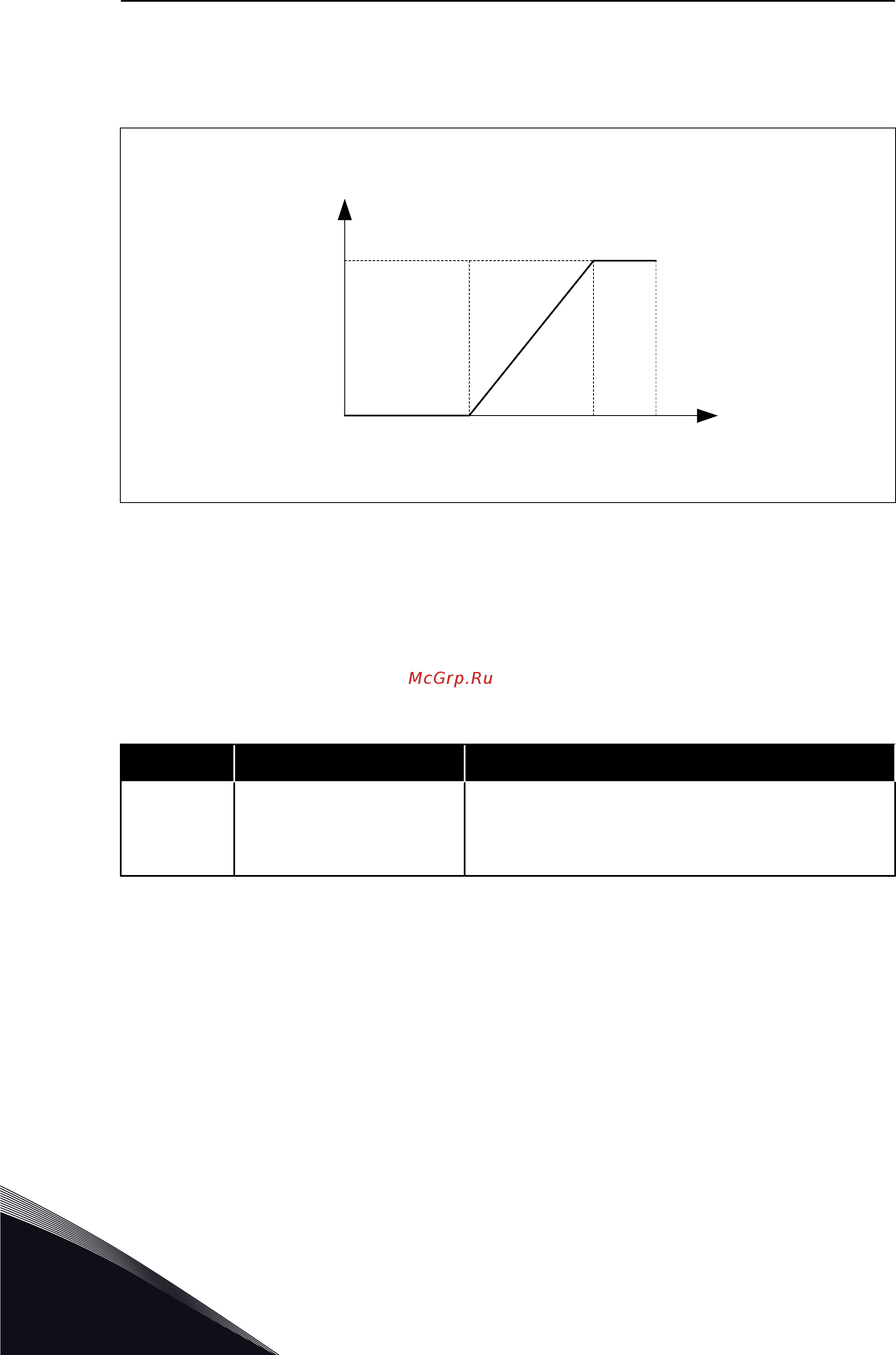

Рис. 58: Пользовательский диапазон сигнала AI1, минимум/максимум
P3.5.2.1.6 ИНВЕРСИЯ СИГНАЛА AI1 (ИД 387)
При инверсии аналогового входного сигнала кривая сигнала принимает
противоположное значение.
Можно использовать аналоговый входной сигнал в качестве задания частоты.
Масштабирование аналогового входного сигнала изменяется в зависимости от выбора
значения 0 или 1.
Значение
Наименование варианта Описание
0 Нормальный
Нет инверсии. Значение аналогового входного сигнала 0
% соответствует минимальному заданию частоты. Значе-
ние аналогового входного сигнала 100 % соответствует
максимальному заданию частоты.
