В качестве источников дистанционного управления могут использоваться платы ввода/
вывода A и B, а также шина Fieldbus. Плата ввода/вывода А и шина Fieldbus имеют
самый низкий приоритет. Для их выбора можно использовать параметр P3.2.1 (Источник
дистанционного управления). Плата ввода/вывода В позволяет переопределить
источники дистанционного управления «Плата ввода/вывода А» и шину Fieldbus с
цифровым входом. Для выбора цифрового входа используется параметр P3.5.1.7
(Перевод управления на плату ввода/вывода В).
В качестве источника местного управления всегда используется клавиатура. Местное
управление имеет более высокий приоритет по сравнению с дистанционным. Например,
при нахождении в режиме дистанционного управления, если параметр P3.5.1.7
переопределяет источник сигнала управления на цифровой вход, при этом вы выбираете
местный режим, в качестве источника сигнала управления будет использоваться
клавиатура. Используйте кнопку FUNCT (ФУНКЦИИ) или параметр 3.2.2 Местное/
дистанционное для переключения источников местного и дистанционного управления.
ИЗМЕНЕНИЕ ИСТОЧНИКА СИГНАЛА УПРАВЛЕНИЯ
1 В любом месте структуры меню нажмите кнопку
FUNCT.
READY
FAULT
ALARM
STOP
RUN
KEYPAD
I/O
REV
FWD
BUS

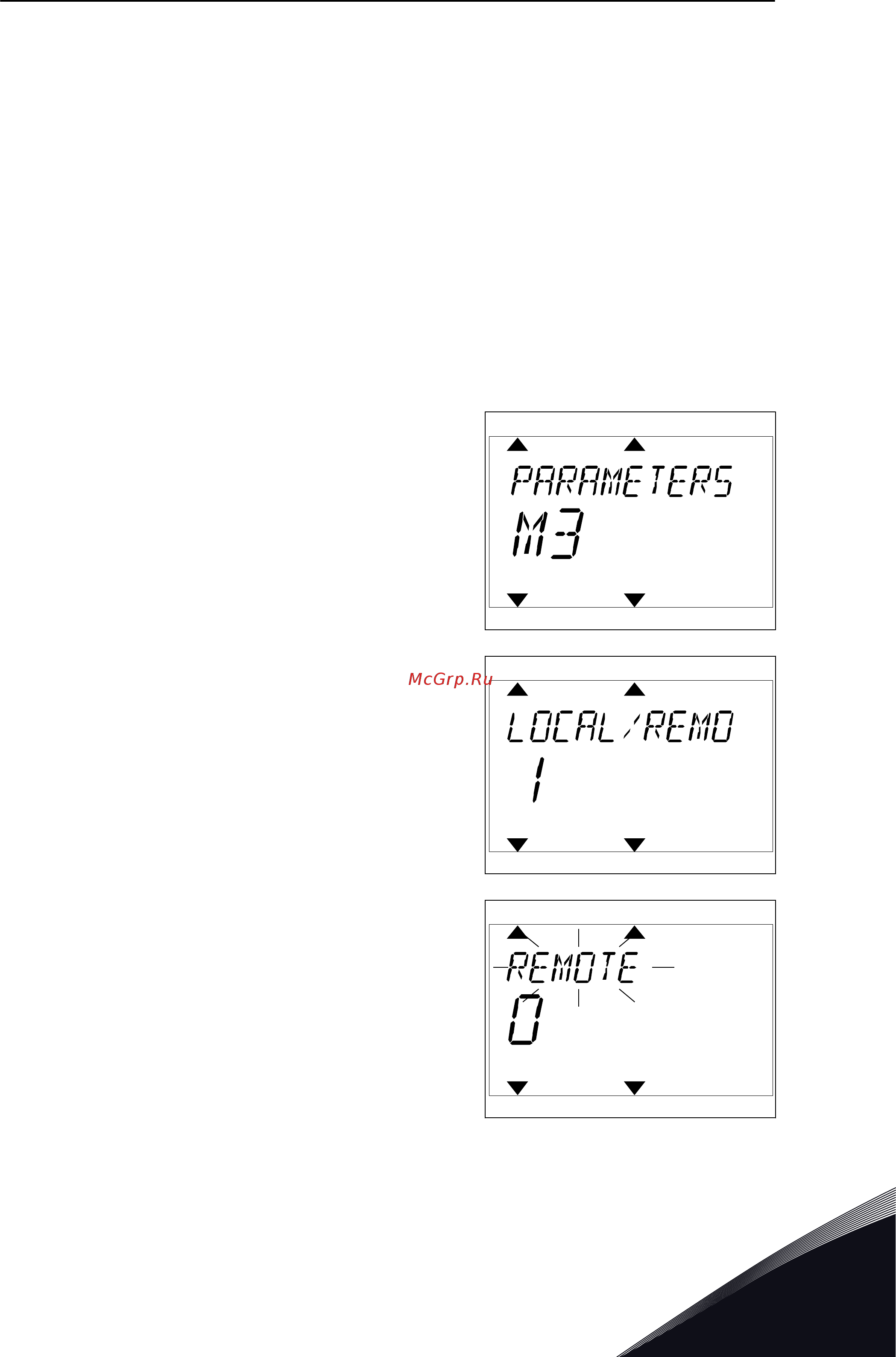

2 Для выбора локального/дистанционного
управления используйте кнопки со стрелками
вверх и вниз. Нажмите кнопку ОК.
READY
FAULT
ALARM
STOP
RUN
KEYPAD
I/O
REV
FWD
BUS
3 Для выбора локального или дистанционного
управления снова используйте кнопки со
стрелками вверх и вниз. Чтобы принять выбор,
нажмите кнопку ОК.
READY
FAULT
ALARM
STOP
RUN
KEYPAD
I/O
REV
FWD
BUS
ИНТЕРФЕЙСЫ ПОЛЬЗОВАТЕЛЯ VACON · 119
