P3.13.8.5 ОТКЛИК НА ОШИБКУ ПЛАВНОГО ЗАПОЛНЕНИЯ (ИД 738)
Выбор отклика на отказ для F100, ПИД, сбой задержки плавного заполнения.
0 = нет действия
1 = аварийный сигнал
2 = отказ (останов в соответствии с режимом останова)
3 = отказ (останов с выбегом)
10.10.6 КОНТРОЛЬ ВХОДНОГО ДАВЛЕНИЯ
Функция контроля входного давления используется, чтобы контролировать, достаточно
ли воды на впуске насоса, Если воды достаточно, насос не всасывает воздух и кавитация
при всасывании отсутствует. Чтобы использовать эту функцию, следует установить
датчик давления на впуске насоса.
Если значение сигнала входного давления насоса опускается ниже предела
предупреждения, то формируется аварийный сигнал. Значение уставки ПИД-регулятора
снижается, что приводит к уменьшению давления на выходе насоса. Если давление
становится меньше предела отказа, насос останавливается и формируется сигнал отказа.
Cеть электроснабжения
Впуск Выпуск
PT

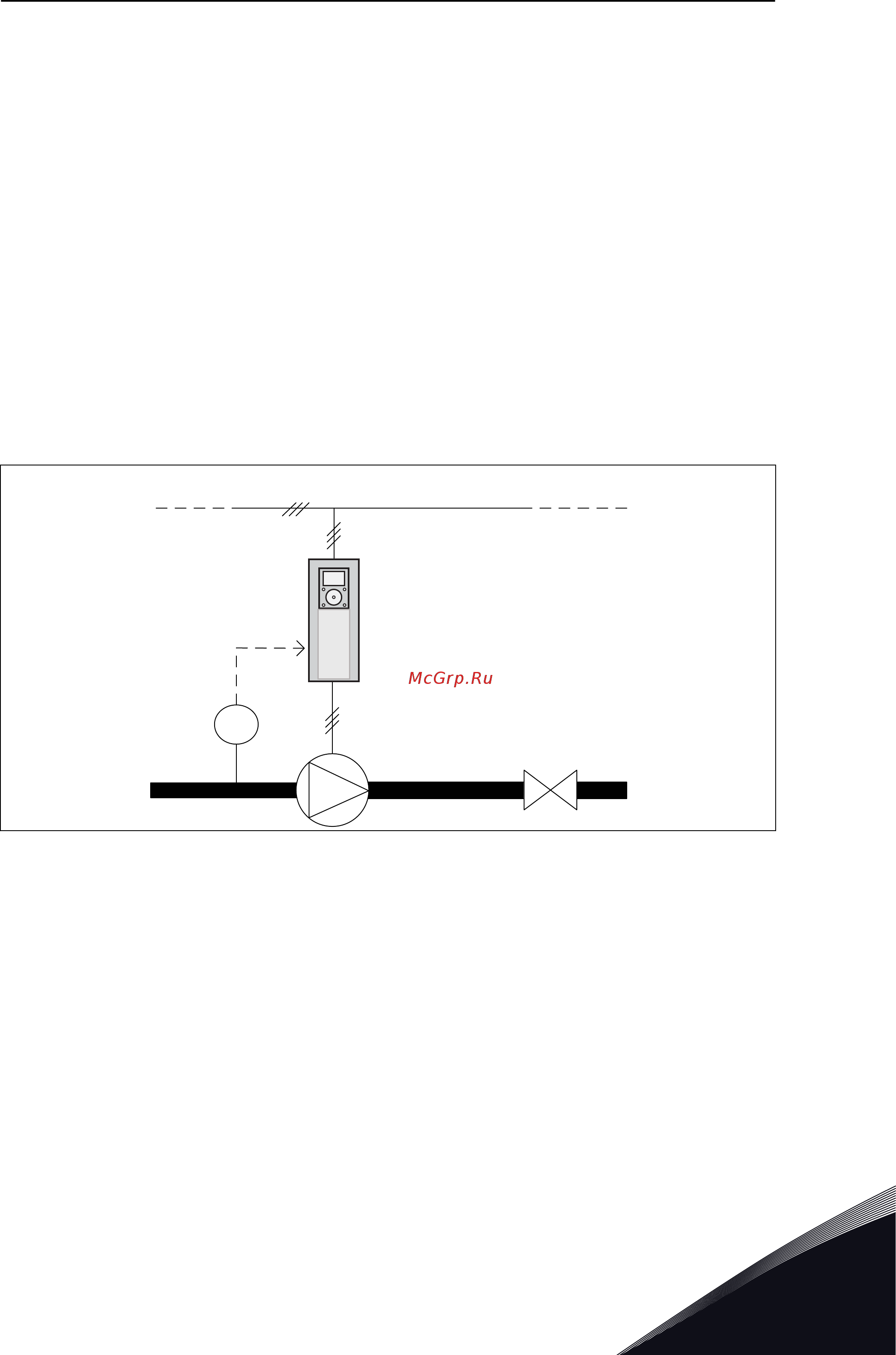

Рис. 85: Размещение датчика давления
ОПИСАНИЕ ПАРАМЕТРОВ VACON · 351
