3 Выберите параметр «Сброс отказов».
STOP
READY I/O
ID: M4.2
Reset faults
Help
Reset faults

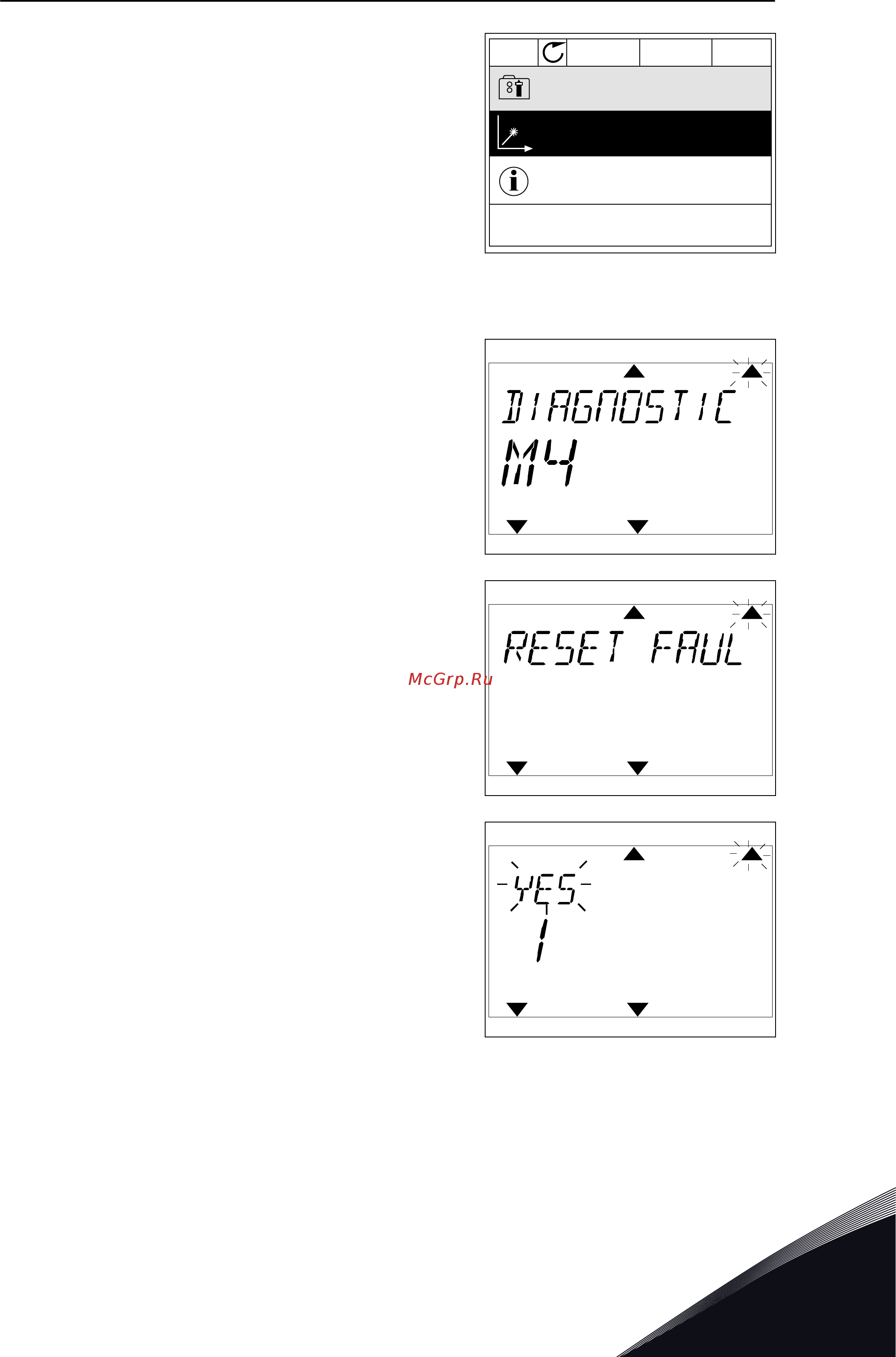

СБРОС С ИСПОЛЬЗОВАНИЕМ ПАРАМЕТРА НА ТЕКСТОВОМ ДИСПЛЕЕ.
1 Перейдите в меню диагностики.
READY
FAULT
ALARM
STOP
RUN
KEYPAD
I/O
REV
FWD
BUS
2 С помощью кнопок со стрелками вверх и вниз
найдите параметр «Сброс отказов».
READY
FAULT
ALARM
STOP
RUN
KEYPAD
I/O
REV
FWD
BUS
3 Выберите Да и нажмите ОК.
READY
FAULT
ALARM
STOP
RUN
KEYPAD
I/O
REV
FWD
BUS
ПОИСК НЕИСПРАВНОСТЕЙ VACON · 395
