P3.4.5.2
P3.4.1.2
P3.4.1.3
P3.4.2.2 P3.4.2.3
f
out
t [с]
[Гц]

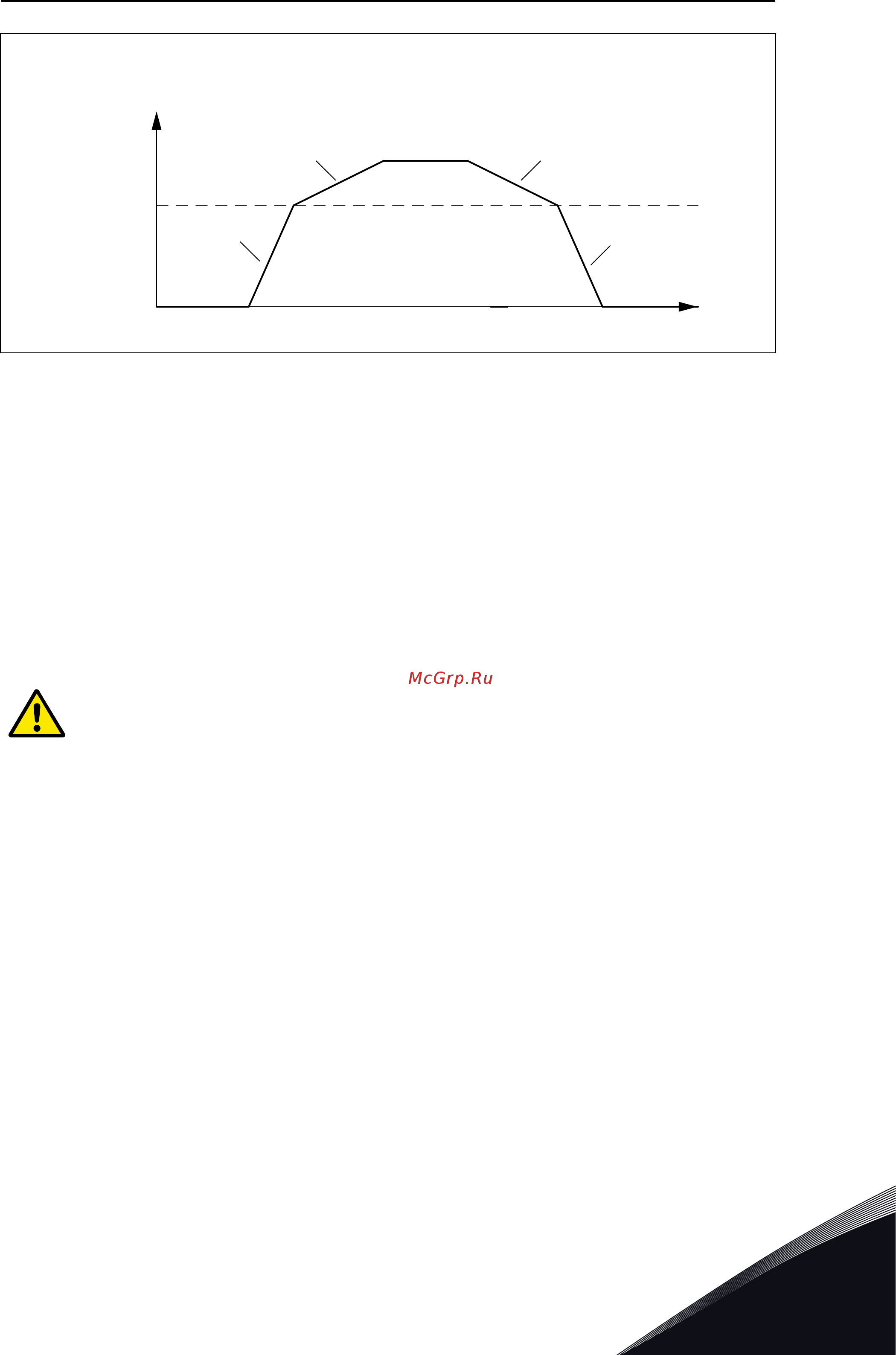

Рис. 49: Кривая 2 активируется, когда выходная частота превышает пороговый уровень. (P.
3.4.5.2 = Пороговая частота кривой изменения скорости, P3.4.1.2 = Время разгона 1, P3.4.2.2 =
Время разгона 2, P3.4.1.3 = Время замедления 1, P3.4.2.3 = Время замедления 2)
P3.4.5.1 ТОРМОЖЕНИЕ МАГНИТНЫМ ПОТОКОМ (ИД 520)
Торможение магнитным потоком можно использовать в качестве альтернативы
торможению постоянным током. Торможение магнитным потоком повышает тормозную
способность в тех случаях, когда не применяются дополнительные тормозные резисторы.
Когда требуется осуществить торможение, система снижает частоту, а магнитный поток в
двигателе усиливается. В результате способность двигателя к торможению повышается.
Скорость вращения двигателя при таком торможении остается регулируемой.
Функцию торможения магнитным потоком можно активировать и деактивировать.
ОСТОРОЖНО!
Функцию торможения следует использовать с перерывами. При торможении
магнитным потоком на двигателе происходит превращение энергии в теплоту,
что может привести к повреждению двигателя.
10.5 КОНФИГУРАЦИЯ ВВОДА/ВЫВОДА
10.5.1 ПРОГРАММИРОВАНИЕ ЦИФРОВЫХ И АНАЛОГОВЫХ ВХОДОВ
Программирование входов привода переменного тока отличается гибкостью. Доступные
входы на стандартной и дополнительной платах ввода/вывода могут использоваться для
различных функций произвольно.
Доступные средства ввода/вывода можно расширять с помощью дополнительных плат.
Эти платы вставляются в гнезда C, D и E. Установка дополнительных плат более
подробно описана в руководстве по установке.
ОПИСАНИЕ ПАРАМЕТРОВ VACON · 303
