задано значение 0,0 %, кривая изменения скорости является чисто линейной. При этом
ускорение и замедление начинаются немедленно после изменения сигнала задания.
При задании этого параметра в пределах 1,0–100,0 % получаем S-образную кривую
ускорения/торможения. Эта функция обычно используется для уменьшения
механической эрозии компонентов и пиков тока при изменении задания. Время
ускорения можно менять с помощью параметров P3.4.1.2 (Время ускорения 1) и P3.4.1.3
(Время торможения 1).
[t]
[Hz]
ID103, ID104
ID500
ID500

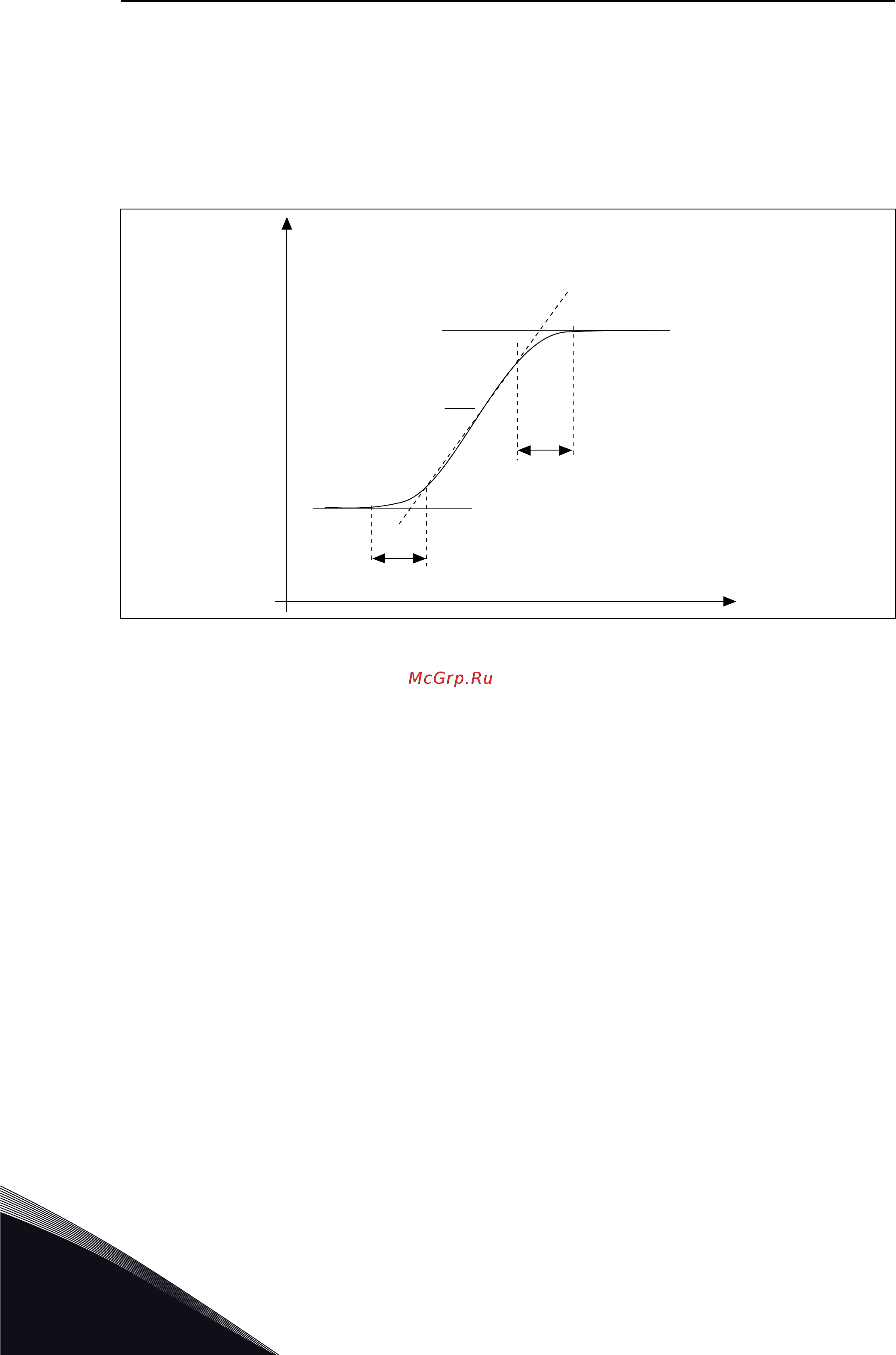

Рис. 48: Кривая ускорения/торможения (S-образная характеристика)
P3.4.2.5 ПОРОГОВАЯ ЧАСТОТА КРИВОЙ ИЗМЕНЕНИЯ СКОРОСТИ 2 (ИД 533)
Параметр определяет предел выходной частоты, при превышении которого используется
время и форма второй кривой.
Функция может использоваться, например, при эксплуатации насоса в глубокой
скважине, где требуются более короткие значения времени при пуске и останове насоса
(вращение ниже минимальной частоты).
Вторая кривая активируется когда выходная частота привода превышает предел,
определенный данным параметром. Чтобы отключить эту функцию, установите 0 в
качестве значения параметра.
VACON · 302 ОПИСАНИЕ ПАРАМЕТРОВ
