10.3.3 ПАРАМЕТРЫ ПОТЕНЦИОМЕТРА ДВИГАТЕЛЯ
Задание частоты потенциометра двигателя доступно для всех источников управления.
Задание потенциометра двигателя можно изменить, только когда привод находится в
состоянии вращения.
ПРИМЕЧАНИЕ!
Выходная частота ограничивается обычными периодами ускорения и
торможения, если для нее установлено более медленное значение, чем «Время
изменения скорости потенциометром двигателя».
P3.3.4.1 ПОТЕНЦИОМЕТР ДВИГАТЕЛЯ ВВЕРХ (ИД 418)
С помощью функции потенциометра двигателя можно увеличить и уменьшить выходную
частоту. Если цифровой вход сопоставлен с параметром «Потенциометр двигателя
ВВЕРХ», и цифровой входной сигнал активен, то выходная частота увеличивается.
P3.3.4.2 ПОТЕНЦИОМЕТР ДВИГАТЕЛЯ ВНИЗ (ИД 417)
С помощью функции потенциометра двигателя можно увеличить и уменьшить выходную
частоту. Если цифровой вход сопоставлен с параметром «Потенциометр двигателя
ВНИЗ», и цифровой входной сигнал активен, то выходная частота уменьшается.
На увеличение или уменьшение выходной частоты при активных параметрах
«Потенциометр двигателя ВВЕРХ или ВНИЗ» влияют три различных параметра. К ним
относятся время изменения скорости потенциометром двигателя (P3.3.4.3), время
разгона (P3.4.1.2) и время торможения (P3.4.1.3).
Задание частоты
Макс. частота
Мин. частота
Время изменения
скорости потенциометром
двигателя
Потенциометр двигателя
ВВЕРХ
Потенциометр двигателя
ВНИЗ
Время [с]

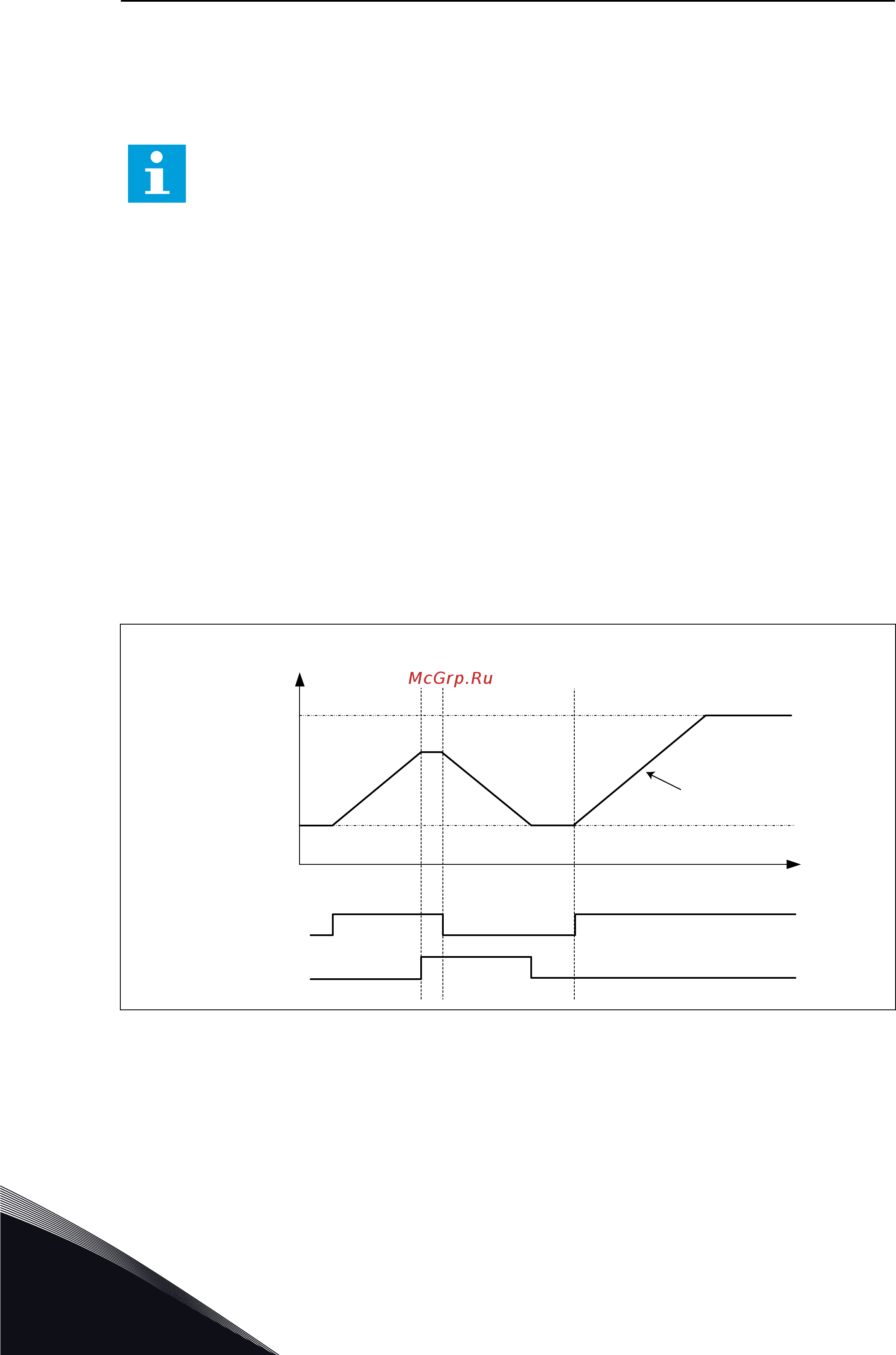

Рис. 47: Параметры потенциометра двигателя
P3.3.4.4 СБРОС ПОТЕНЦИОМЕТРА ДВИГАТЕЛЯ (ИД 367)
Этот параметр определяет логику сброса задания частоты потенциометра двигателя.
VACON · 300 ОПИСАНИЕ ПАРАМЕТРОВ
