21 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 30 A B
21 22 23 24 25 26 33 34
Slot A
Slot B
C
A
B
D
E
A.1
G
F
A.2 A.1 A.2 A.3 A.4 A.5 A.6

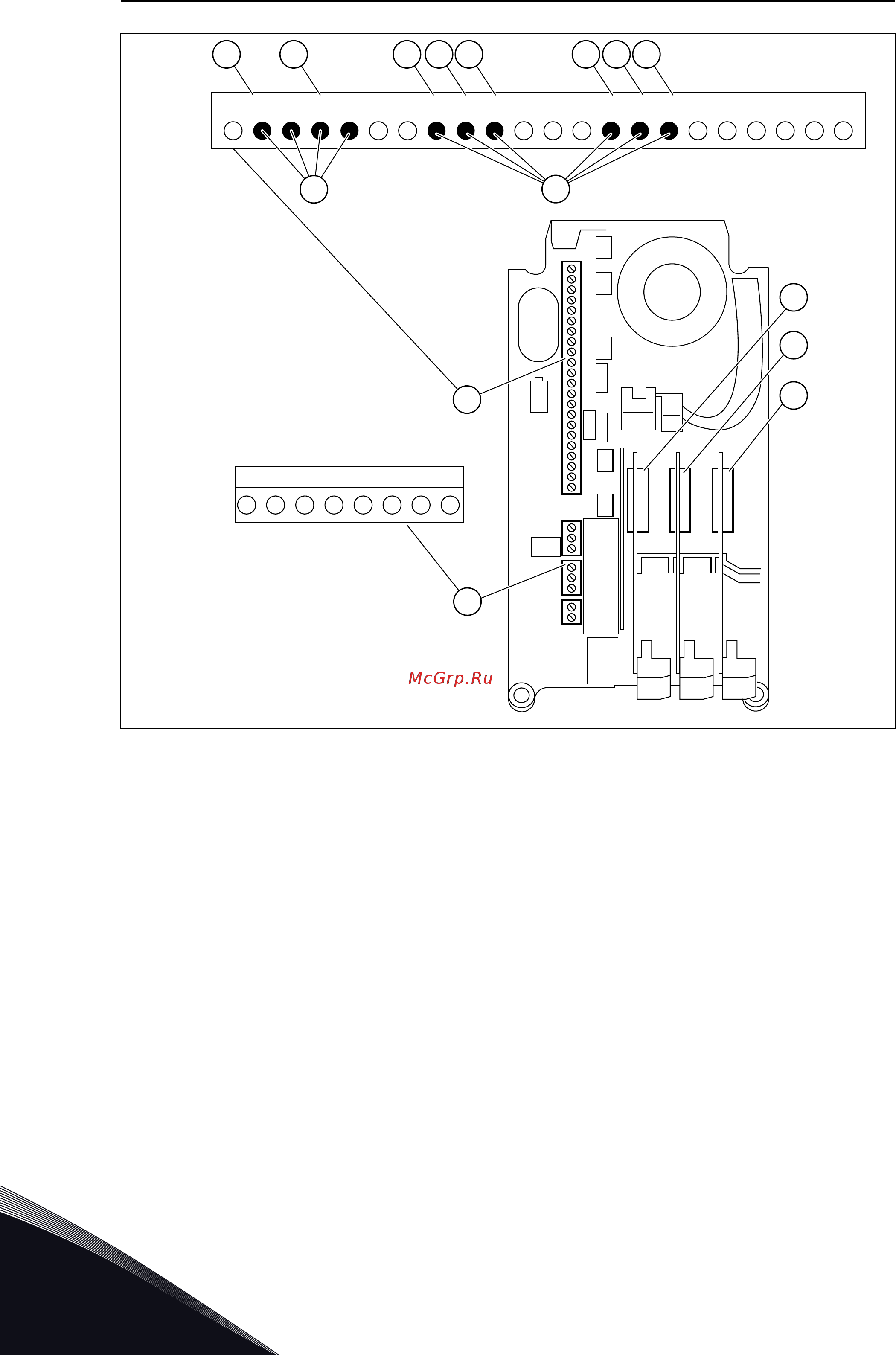

Рис. 50: Гнезда и программируемые входы дополнительных плат
A. Стандартное гнездо платы A и его
клеммы
B. Стандартное гнездо платы В и его
клеммы
C. Гнездо дополнительной платы С
D. Гнездо дополнительной платы D
E. Гнездо дополнительной платы E
F. Программируемые цифровые входы
(DI)
G. Программируемые аналоговые входы
(AI)
10.5.1.1 Программирование цифровых входов
Функции, применимые для цифровых входов, организованы аналогично параметрам в
группе параметров M3.5.1. Чтобы функцию для цифрового входа, установите
соответствующее значение параметра. Перечень применимых функций показан в
таблице. Табл. 41 Настройки цифровых входов.
Пример
VACON · 304 ОПИСАНИЕ ПАРАМЕТРОВ
