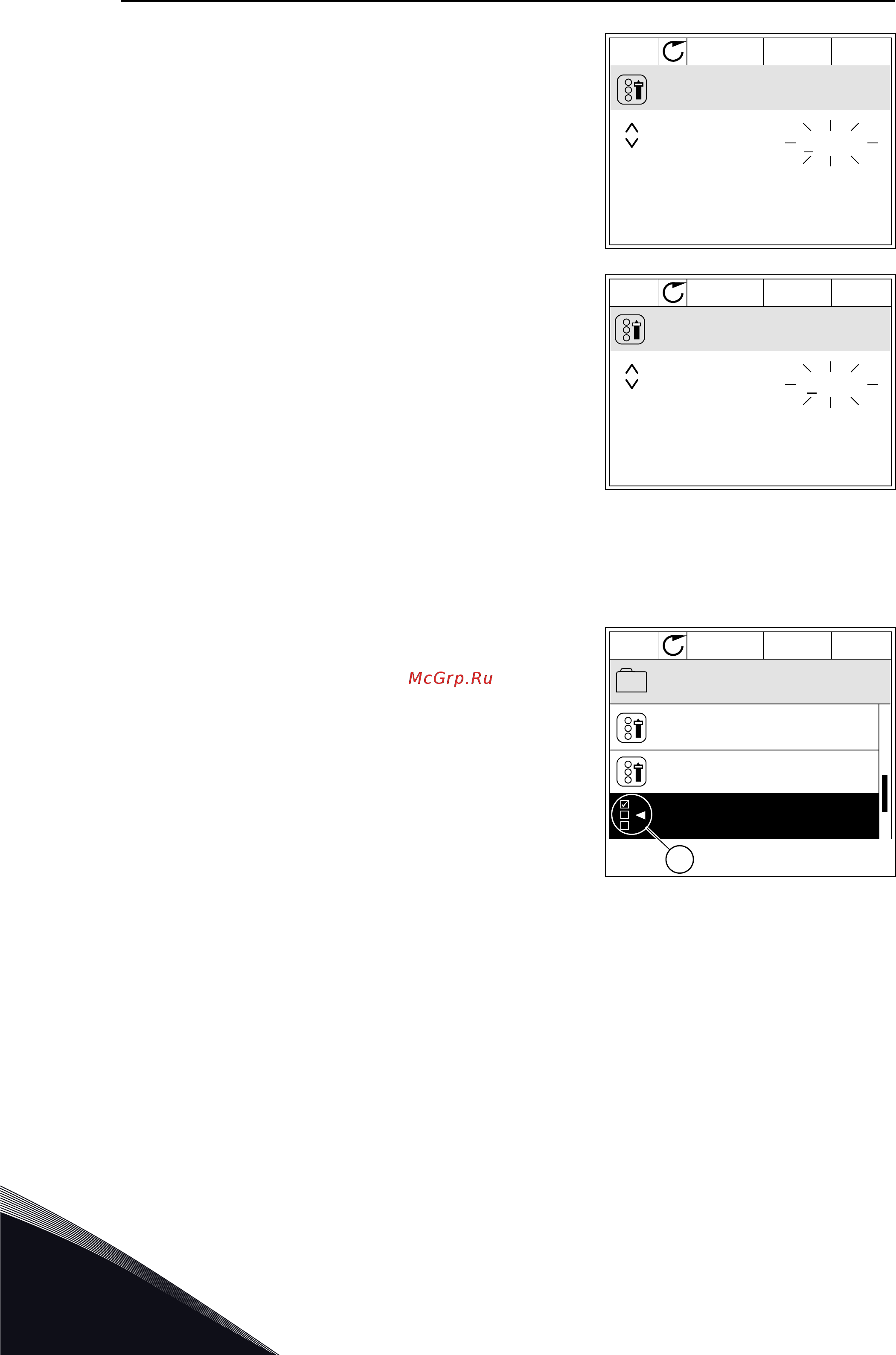

3 Если значение относится к числовым, для
перемещения между знаками используйте
кнопки со стрелками влево и вправо. Для
изменения значений нажимайте кнопки Вверх и
Вниз.
STOP
READY
I/O
MinFreqReference
P3.3.1.1ID:101
00.00 Hz
Min: 0.00Hz
Max: 50.00Hz
4 Чтобы принять изменение, нажмите кнопку ОК.
Чтобы игнорировать изменение и вернуться к
предыдущему уровню, нажмите кнопку Back/
Reset (Назад/сброс).
STOP
READY
I/O
MinFreqReference
P3.3.1.1ID:101
11.00 Hz
Min: 0.00Hz
Max: 50.00Hz
ВЫБОР НЕСКОЛЬКИХ ЗНАЧЕНИЙ
Некоторые параметры позволяют выбирать более одного значения. Установите флажки
для всех требуемых значений.
1 Найдите требуемый параметр. Если можно
установить флажок, на дисплее отображается
соответствующий символ.
STOP
READY
I/O
P3.12.1.3ID:1466
Interval 1
00:00:00
00:00:00
ON Time
OFF Time
Days
0
A
A. Обозначение для выбора
флажка
VACON · 106 ИНТЕРФЕЙСЫ ПОЛЬЗОВАТЕЛЯ
3
TEL. +358 (0)201 2121 · FAX +358 (0)201 212 205
