ПРИМЕЧАНИЕ!
Если используются длинные кабели двигателя (макс. 100 м) в сочетании с
небольшими приводами (≤1,5 кВт), измеренный приводом ток двигателя может
значительно превышать фактический ток двигателя из-за емкостных токов в
кабеле двигателя.
ОСТОРОЖНО!
Убедитесь в том, что поток воздуха к двигателю не заблокирован. В противном
случае эта функция не обеспечивает защиту двигателя и он может перегреться.
Это может стать причиной повреждения двигателя.
P3.9.2.3 КОЭФФИЦИЕНТ ОХЛАЖДЕНИЯ ПРИ НУЛЕВОЙ СКОРОСТИ (ИД 706)
Рассчитывает коэффициент охлаждения при нулевой скорости по отношению к точке, в
которой двигатель вращается с номинальной скоростью без внешнего охлаждения.
Значение по умолчанию задают в предположении, что двигатель не имеет внешнего
вентилятора охлаждения. Если используется внешний вентилятор, этот параметр может
быть установлен равным 90 % (и даже выше).
Если пользователь изменяет параметр P3.1.1.4 (Номинальный ток двигателя), параметр
P3.9.2.3 автоматически возвращается к значению по умолчанию.
Изменение этого параметра не влияет на максимальный выходной ток привода. Менять
максимальный выходной ток способен только параметр P3.1.3.1 Предельный ток
двигателя.
Частота сопряжения для тепловой защиты составляет 70 % от значения параметра
P3.1.1.2 «Номинальная частота двигателя».
ff
n
ID706=40%
0
I
T
100%
P
охлаждения
Область перегрузки
Частота
излома

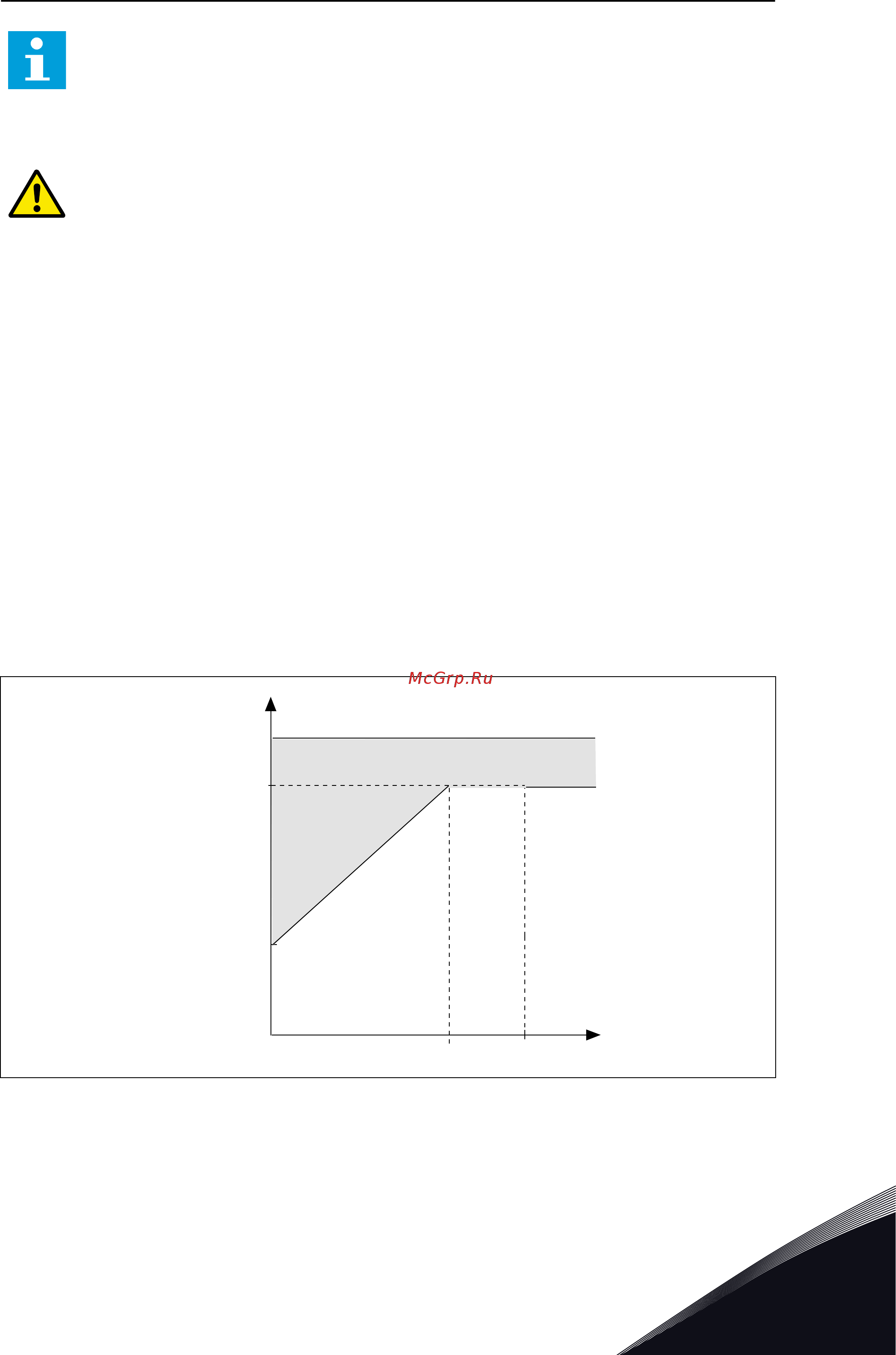

Рис. 64: Тепловой ток двигателя I
T
кривая
ОПИСАНИЕ ПАРАМЕТРОВ VACON · 329
