P
Назначение каналу
Интервал 1
Интервал 2
Интервал 3
Интервал 4
Интервал 5
Таймер 1
Таймер 2
Таймер 3
Временной канал 1
Временной канал 2
Временной канал 3

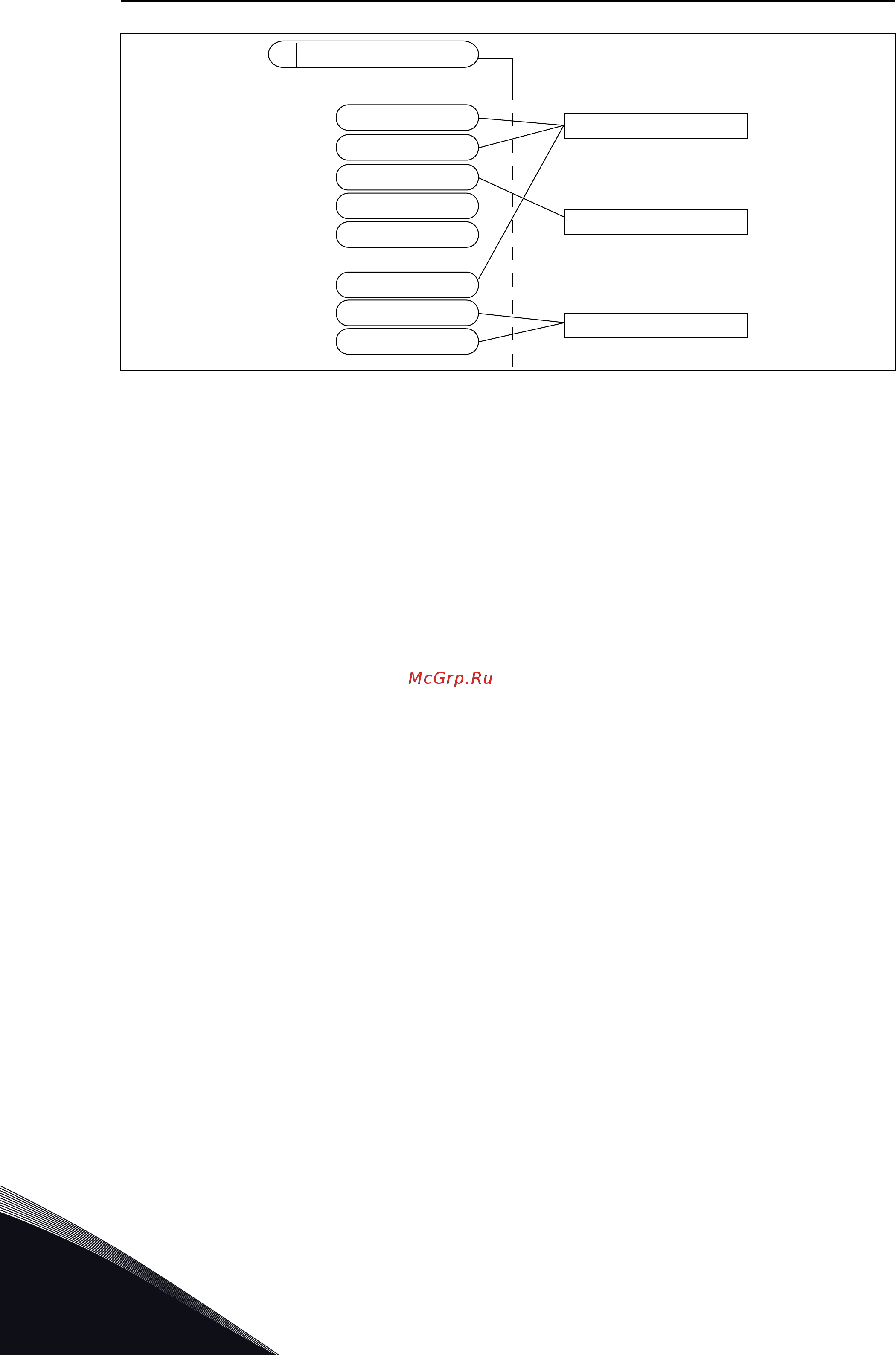

Рис. 72: Имеется возможность гибкого назначения интервалов и таймеров для временных
каналов. Для каждого интервала и таймера предусмотрен собственный параметр для
назначения временному каналу.
ИНТЕРВАЛЫ
Каждый интервал задается временем включения и временем выключения с помощью
параметров. Это суточное время, когда интервал будет активен в дни, установленные
параметрами «С дня» и «До дня». Например, представленная ниже настройка
параметров означает, что интервал активен с 7:00 до 9:00 с понедельника по пятницу.
Временные каналы — это виртуальный аналог цифровых входов.
Время ВКЛЮЧЕНИЯ: 07:00:00
Время ВЫКЛЮЧЕНИЯ: 09:00:00
С дня: понедельник
До дня: пятница
ТАЙМЕРЫ
Таймеры используются для включения временного канала на определенное время с
помощью цифрового входа или временного канала.
VACON · 340 ОПИСАНИЕ ПАРАМЕТРОВ
10
TEL. +358 (0)201 2121 · FAX +358 (0)201 212 205
