C
D
E
E
FG I
J
D
H
A
B C
K
время
время
Гц

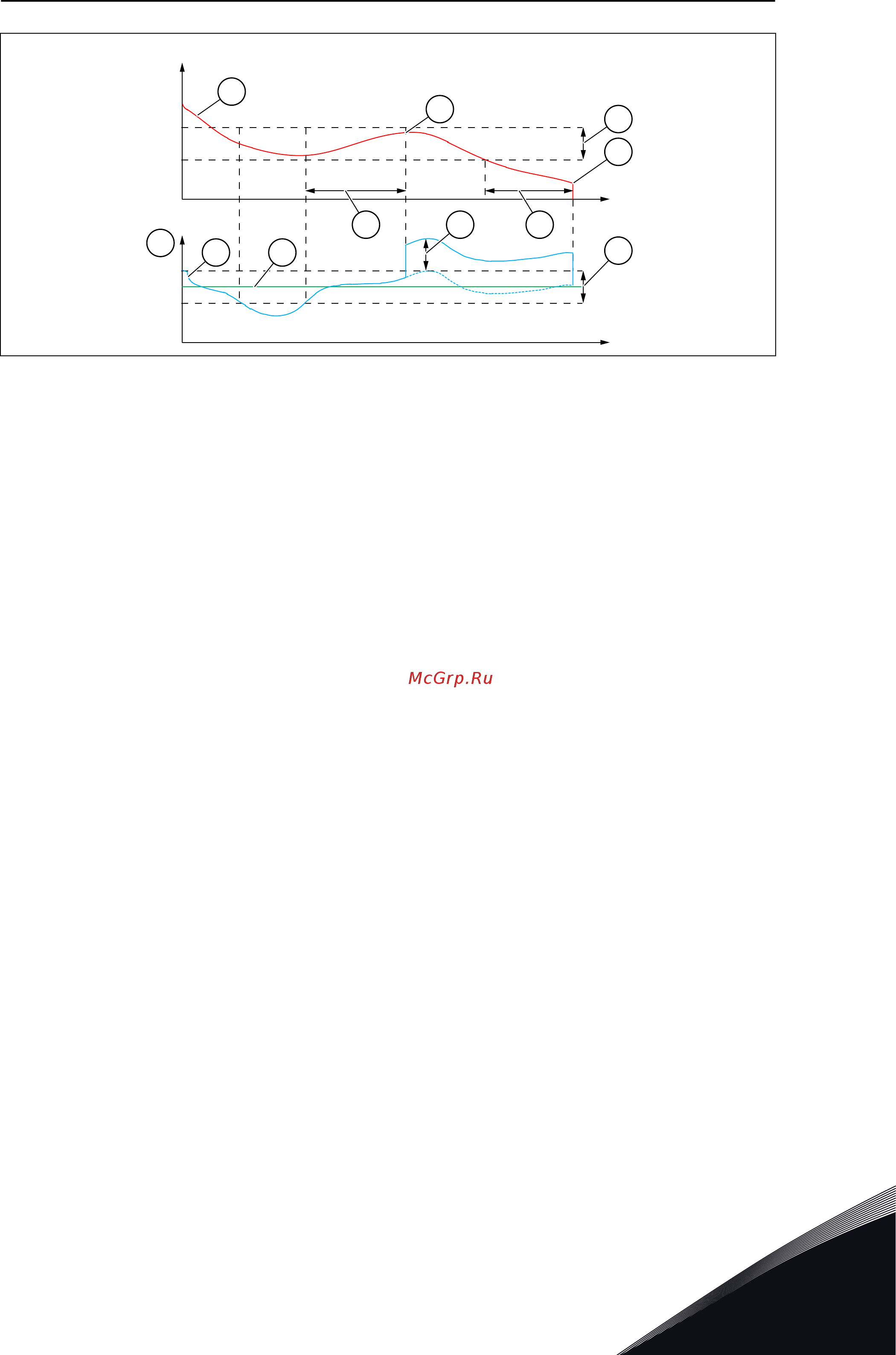

Рис. 87: Ожидание без определенных требований
A. Выходная частота привода
B. Значение обратной связи ПИД-
регулятора
C. Задание уставки ПИД-регулятора
D. Частота гистерезиса SNDD (P3.13.10.3)
E. Ошибка гистерезиса SNDD (P3.13.10.2)
Диапазон гистерезиса рядом с
уставкой ПИД-регулятора.
F. Фактическое добавление SNDD
(P3.13.10.5)
G. Время контроля SNDD (P3.13.10.4)
H. Сигнал обратной связи ПИД-
регулятора и выходная частота
привода находятся в указанном
диапазоне гистерезиса в течение
заданного времени (Время контроля
SNDD). К значению сигнала обратной
связи ПИД-регулятора добавляется
значение смещения (Фактическое
добавление SNDD).
I. SP1 Задержка перехода в спящий
режим (P3.13.5.2)
J. Привод переходит в спящий режим.
K. Единица измерения регулируемой
величины процесса (P3.13.1.4)
P3.14.1.7 ВЫБОР ЕДИНИЦЫ ИЗМЕРЕНИЯ РЕГУЛИРУЕМОЙ ВЕЛИЧИНЫ ПРОЦЕССА (ИД
1636)
P3.14.1.8 ЕДИНИЦА ИЗМЕРЕНИЯ, МАКС. (ИД 1664)
P3.14.1.9 ЕДИНИЦА ИЗМЕРЕНИЯ, МИН. (ИД 1665)
Параметры "Выбор единицы измерения регулируемой величины процесса", "Единица
измерения, макс." и "Единица измерения, мин." дают представление о всех параметрах и
контролируемых значениях, относящихся к ПИД-регулятору (таких как обратная связь и
уставка) в выбранных единицах измерения (то есть в барах или паскалях).
Параметры "Единица измерения, макс." и "Единица измерения, мин." устанавливаются в
соответствии с диапазоном датчика обратной связи.
Пример.
Применительно к насосам диапазон сигнала датчика давления составляет 4–20 мА, что
соответствует давлению 0–10 бар. ПИД-регулятор имеет следующие настройки единиц
измерения:
ОПИСАНИЕ ПАРАМЕТРОВ VACON · 353
