ОПИСАНИЯ ПАРАМЕТРОВ vacon • 119
Поддержка 24 часа +358 (0) 201 212 575 • Email: vacon@vacon.com
9

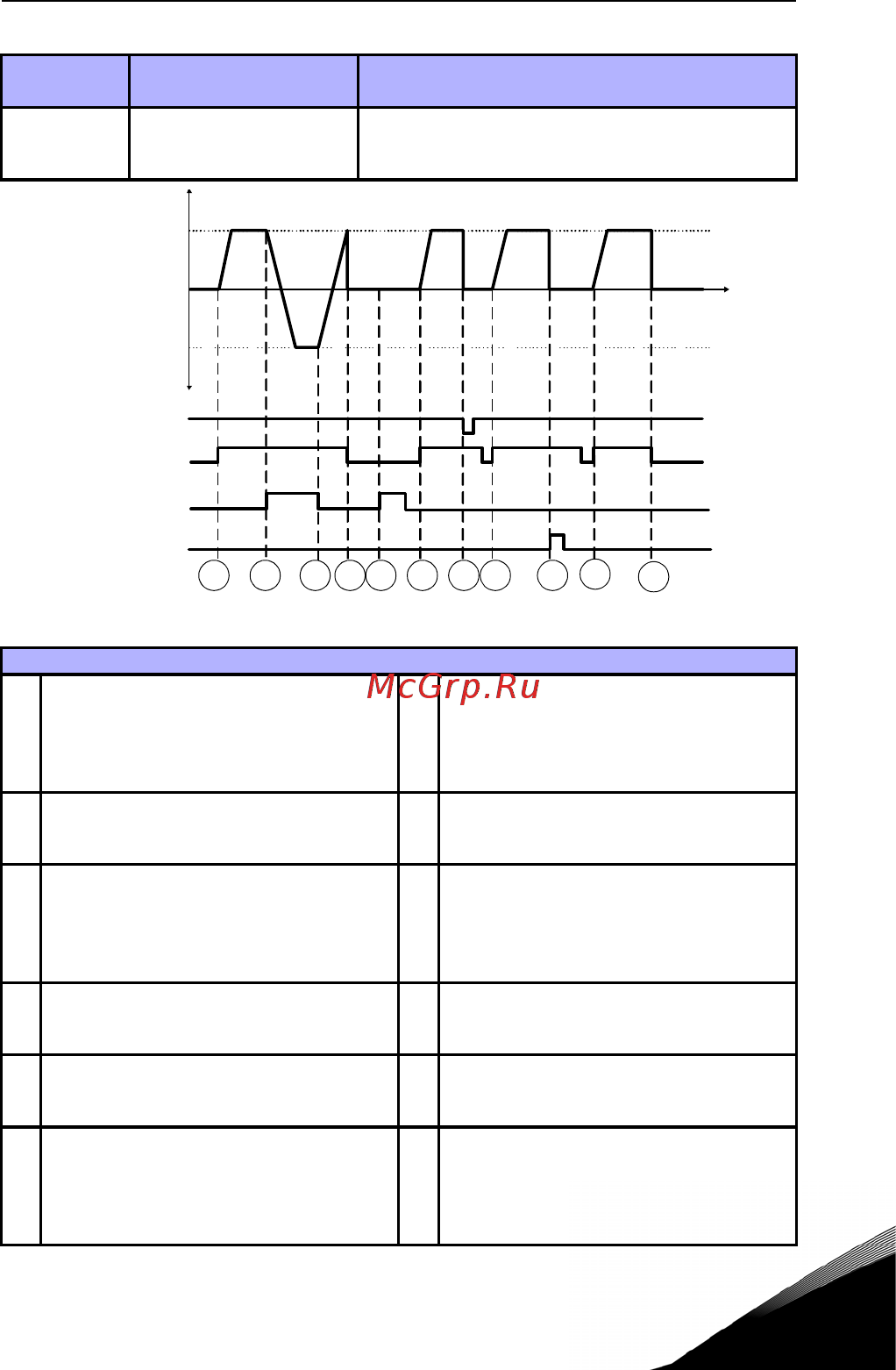

Рис. 9.8: Логика пуска/останова, выбор 4
Номер
опции
Название опции Примечание
4
CS1:Пуск(край)
CS2:Назад
Используется для предотвращения непреднаме-
ренного пуска. Перед повторным пуском двига-
теля следует открыть контакт пуска/останова.
Пояснения:
1
Срабатывает управляющий сигнал (CS) 1,
что приводит к увеличению выходной
частоты. Двигатель вращается в направ-
лении вперед, так как активен сигнал
CS2.
7
Сигнал Работа разрешена имеет значе-
ние FALSE (Ложь), поэтому частота
падает до 0. Сигнал Работа разрешена
можно настроить в параметре 5.7.
2
CS2 становится неактивным, что приво-
дит к изменению направления (от Впе-
рёд к Назад).
8
Для выполнения успешного запуска
необходимо разомкнуть и снова
замкнуть CS1.
3
CS2 становится неактивным, что приво-
дит к изменению направления (от Назад
к Вперёд), так как CS1 все еще активен.
9
Нажата кнопка останова на клавиатуре,
и поступающая на двигатель частота
падает до 0. (Этот сигнал срабатывает
только, если параметр 2.7 [кнопка оста-
нова на клавиатуре] = 1)
4
CS1 становится неактивным, и частота
падает до 0.
10
Для выполнения успешного запуска
необходимо разомкнуть и снова
замкнуть CS1.
5
Несмотря на активацию CS2, двигатель
не запускается, так как сигнал CS1 не
активен.
11
CS1 становится неактивным, и частота
падает до 0.
6
Срабатывает управляющий сигнал CS1,
что приводит к повторному увеличению
выходной частоты. Двигатель враща-
ется в направлении вперед, так как акти-
вен сигнал CS2.
1
2 3 4 5 6 7 8 9
t
10
11
Вперёд
Выходная частота
Установленная
частота
0 Гц
Установленная
частота
Назад
Пуск разрешён
Сигнал управле-
ния 1
Сигнал управле-
ния 2
Кнопка стоп на
панели
