ОПИСАНИЯ ПАРАМЕТРОВ vacon • 135
Поддержка 24 часа +358 (0) 201 212 575 • Email: vacon@vacon.com
9
9.11 Запрещенные частоты (Панель управления: Меню PAR -> P11)
11.1 ЗАПРЕЩЕННЫЙ ЧАСТОТНЫЙ ДИАПАЗОН 1: НИЖНИЙ ПРЕДЕЛ
11.2 ЗАПРЕЩЕННЫЙ ЧАСТОТНЫЙ ДИАПАЗОН 1: ВЕРХНИЙ ПРЕДЕЛ
11.3 ЗАПРЕЩЕННЫЙ ЧАСТОТНЫЙ ДИАПАЗОН 2: НИЖНИЙ ПРЕДЕЛ
11.4 ЗАПРЕЩЕННЫЙ ЧАСТОТНЫЙ ДИАПАЗОН 2: ВЕРХНИЙ ПРЕДЕЛ
Доступно две зоны нежелательных частот, которые могут использоваться в
случае, когда, например, определенные частоты могут вызвать механический
резонанс. В этом случае текущая опорная частота, посылаемая на блок управ-
ления двигателем, будет поддерживаться за пределами этих диапазонов, как
показано в примере ниже, где используется один диапазон.

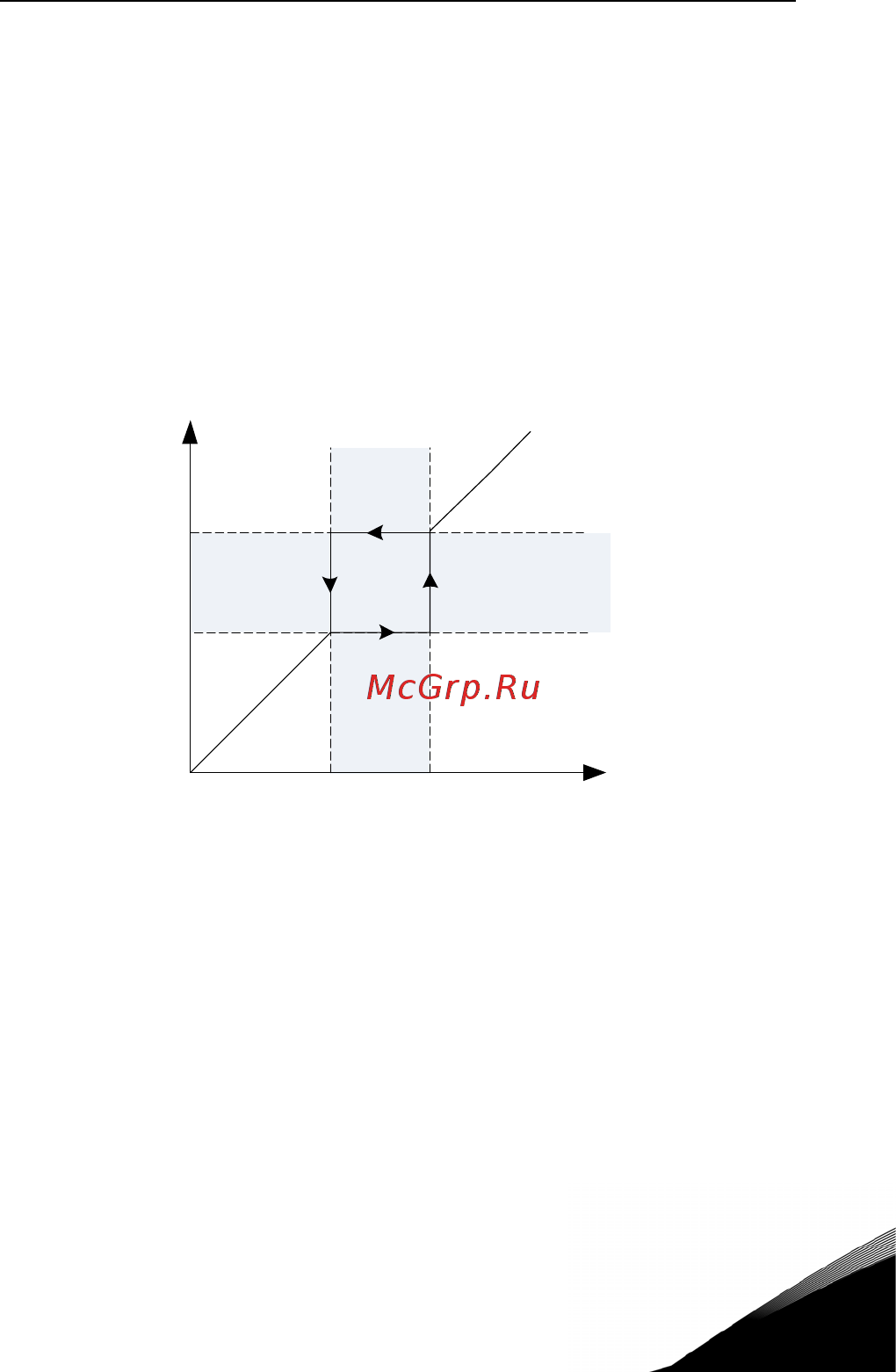

Рис. 9.16: Частотный диапазон
Актуальное задание
Верхний
предел
Нижний
предел
Необходимое заданиеВерхний пределНижний предел
