ОПИСАНИЯ ПАРАМЕТРОВ vacon • 139
Поддержка 24 часа +358 (0) 201 212 575 • Email: vacon@vacon.com
9

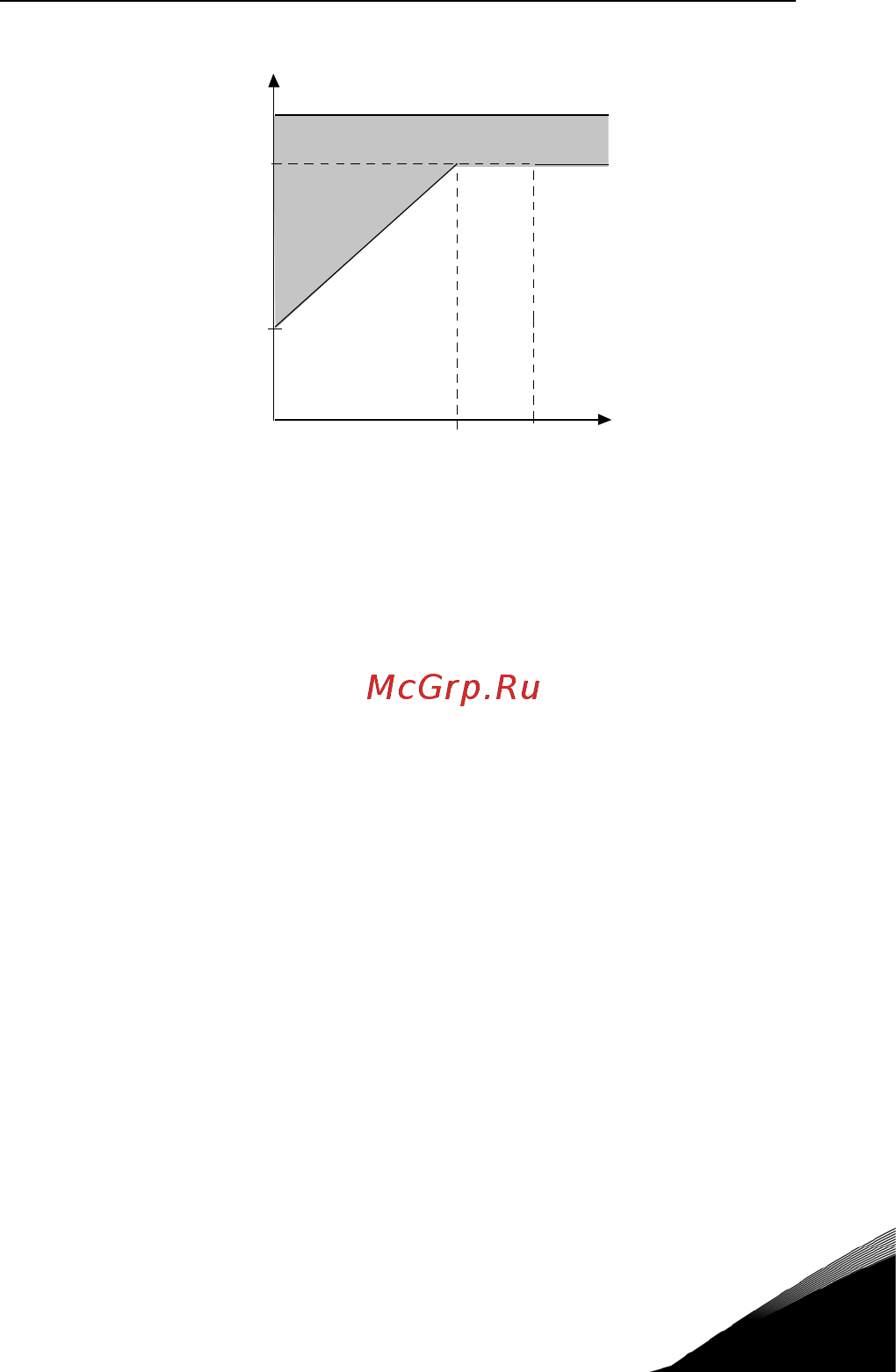

Рис. 9.18: Кривая теплового тока двигателя IT
13.10 MTP:ТЕПЛОВАЯ ПОСТОЯННАЯ ВРЕМЕНИ
Эта величина может задаваться в пределах от 1 до 200 минут.
Это - тепловая постоянная времени двигателя. Чем больше типоразмер и/или
меньше скорость двигателя, тем больше его постоянные времени. Постоянная
времени двигателя – это время, в течение которого расчетная температура те-
пловой модели достигает 63% от конечного значения.
Тепловая постоянная времени двигателя определяется его конструкцией и
различается у двигателей разных изготовителей.
Если известно время t6 двигателя (t6 – время в секундах, которое может без-
опасно проработать двигатель при токе, в шесть раз превышающем номи-
нальный, оно указывается изготовителем двигателя), то на его основе можно
установить параметр, определяющий постоянную времени. Практика показы-
вает, что тепловая постоянная времени двигателя в минутах равна 2 x t6. Если
привод находится в неподвижном состоянии, тепловая постоянная времени
двигателя увеличивается в три раза относительно установленного значения.
См. также 9.19.
Охлаждение в неподвижном состоянии основано на конвекции, и постоянная
времени возрастает.
P
охлаждения
Зона повышенной мощности
100%
P13.9=40%
0 Частота среза ном. f
I
T
