ОПИСАНИЯ ПАРАМЕТРОВ vacon • 127
Поддержка 24 часа +358 (0) 201 212 575 • Email: vacon@vacon.com
9
Для открывания тормоза необходимо выполнить каждое из трех различных
условий.
1. Должна быть достигнута предельная частота отпускания (P4.16).
2. При достижении предельной частоты отпускания также должно истечь вре-
мя задержки отпускания (P4.15). Внимание! До этого момента выходная ча-
стота будет поддерживаться на уровне предельной частоты отпускания.
3. При соблюдении двух предыдущих условий. Тормоз будет открыт при пре-
вышении выходным током значения предельного тока.(P4.19)
Помните, что все предыдущие условия можно не выполнять, если их зна-
чения установлены на ноль.

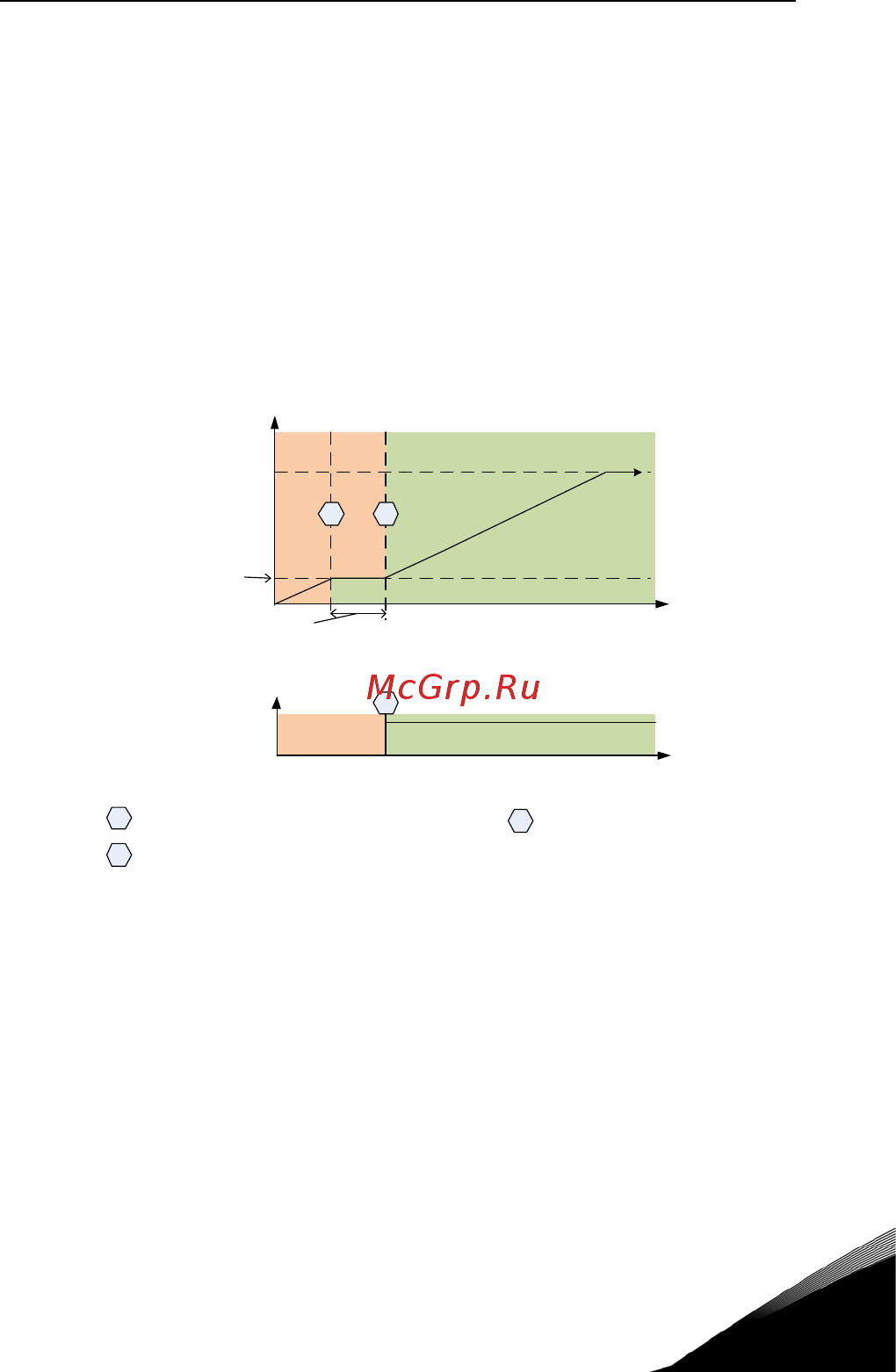

Рис. 9.14: Последовательность запуска/открывания с внешним тормозом
Условия закрывания тормоза:
Для повторного закрывания тормоза следует выполнить 2 условия. Для закры-
вания тормоза достаточно соблюдения одного условия.
1. Нет активной команды прогона, и выходная частота не превышает предель-
ной частоты включения (P4.17) или предельной частоты включения с ревер-
сом (P4.18), в зависимости от направления вращения.
ИЛИ
2. Выходной ток меньше предельного тока.(P4.19)
Выходная частота
Актуальное
задание
P: Частота срабатыва-
ния реле
P: Задержка открытия
Время
Реле за-
крыто
Тормоз расторможен
Тормоз за-
крыт
Внешний тормоз
Реле открыто
Предельная частота срабатывания
реле достигнута
Времы задержки открытия
вышло
12
3
1
3
2
Тормоза расторможены
