ПАНЕЛЬ УПРАВЛЕНИЯ vacon • 69
Поддержка 24 часа +358 (0)201 212 575 • Email: vacon@vacon.com
7
В режиме редактирования кнопки Влево и Вправо используются для выбора изменя-
емой цифры, а кнопки Вверх/Вниз для увеличения и уменьшения значения параме-
тра.
В режиме редактирования на панели мигает значение Px.x. Если не нажать на эту
кнопку, то после примерно 10 с параметр Px.x снова отображается на панели.
ВНИМАНИЕ! Если в режиме редактирования изменить значение,
но не нажать после этого кнопку OK, то изменить значение не
получится.
ВНИМАНИЕ! Если изменение значения в режиме редактирования
не выполняется, то для повторного отображения параметра
Px.x можно нажать на кнопку Сброс/Назад.
7.4.5 Системное меню
Меню SYS включает подменю отказов, управляющей шины и системных параметров.
При этом дисплей и функции подменю системных параметров схожи с меню PAR или
MON. В подменю системных параметров имеются как редактируемые (P), так и не
подлежащие изменению параметры (V).
Подменю отказов в меню SYS содержит подменю активных отказов и подменю исто-
рии отказов.

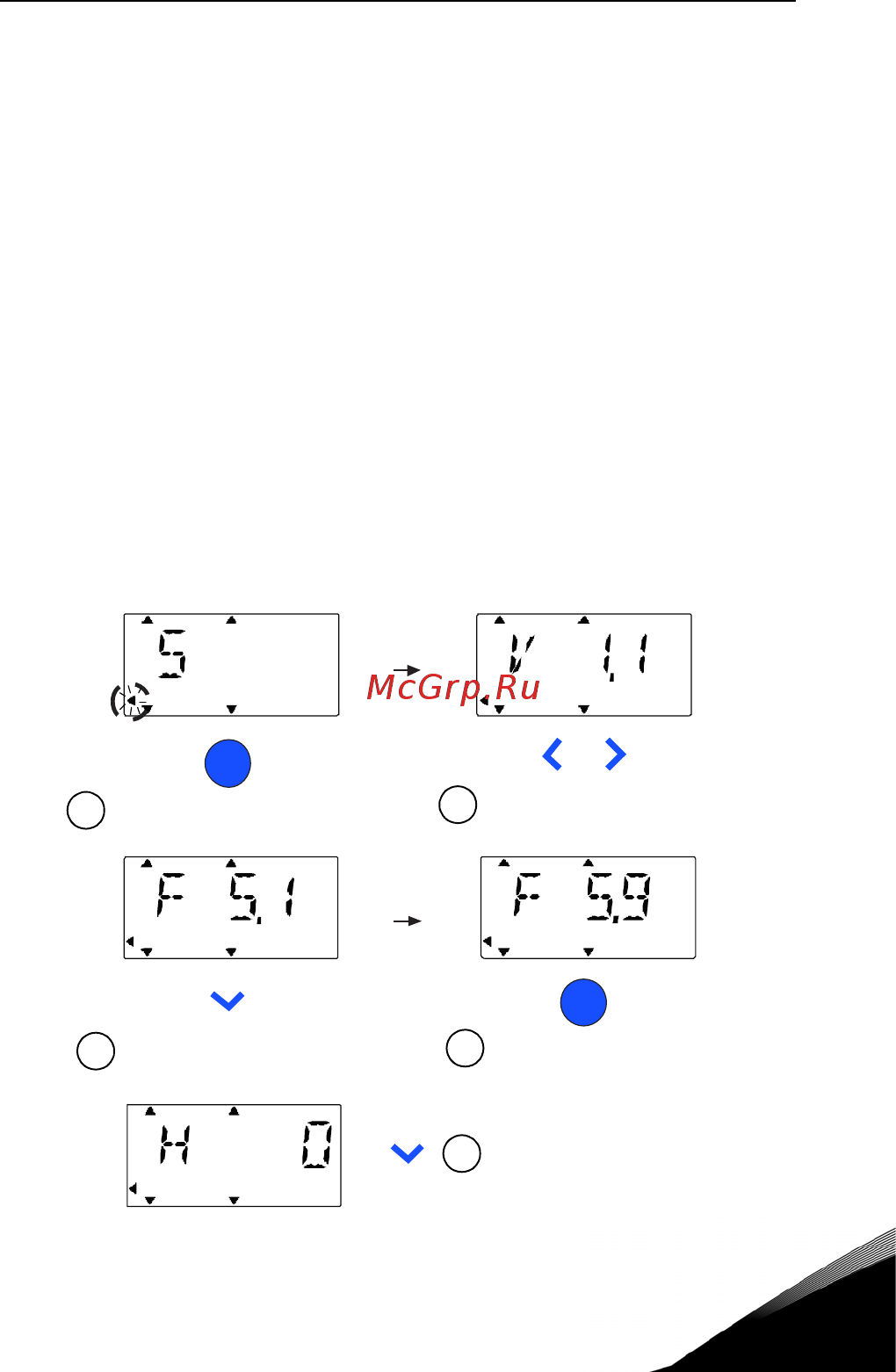

Рис. 7.6: Меню отказов
OK
RE F
MON
PA R
SYS
FAU LTALARMSTOP
FWD R EV I/O KEYPAD BUS
READY RUN
OK
REF
MON
PA R
SYS
FAULTALARMSTOPREADY RU N
FWD REV I/O KEYPAD BUS
REF
MON
PA R
SYS
FAULTALARMSTOPREADY RU N
FWD REV I/O KEYPAD BUS
REF
MON
PA R
SYS
FAULTALARMSTOPREADY RU N
FWD REV I/O KEYPAD BUS
RE F
MON
PA R
SYS
FAULTALARMSTOPREADY RUN
FWD REV I/O KEYPAD BUS
Press OK to enter V1.1
1
2
4
3
Press Left/Right button
to browse other groups
Press down to browse
other active faults
Press OK to select one fault
to browse its time
5
Browse for fault code(C xx),
subcode(Id xx), days(d xx),
hours(H xx), minutes(M xx)
