ОПИСАНИЯ ПАРАМЕТРОВ vacon • 147
Поддержка 24 часа +358 (0) 201 212 575 • Email: vacon@vacon.com
9
9.15 Настройка приложения (Панель управления: Меню PAR->P17)
17.1 НАСТРОЙКА ПРИВОДА
С помощью этого параметра можно быстро подготовить привод к одному из
четырех применений.
Внимание! Этот параметр отображается только при активном Мастере запу-
ска. Мастер запуска запускается при первой включении устройства. Его можно
запустить посредством установки SYS P4.2=1. См. рисунки ниже.
ВНИМАНИЕ! Включение мастера запуска в работу всегда воз-
вращает все настройки параметров к их заводским значени-
ям!
ВНИМАНИЕ! Удерживайте кнопку STOP в течение 30 секунд,
чтобы пропустить мастер запуска
Рис. 9.26: Мастер запуска
FAU LTALARMSTOPREADY
RUN
REF
MON
PAR
SYS
FAU LTALARMSTOPREADY RUN
REF
MON
PAR
SYS
FAU LTALARMSTOPREADY RUN
REF
MON
PAR
SYS
FWD REV I/O KEY PAD BUS
FWD REV I/O KEY PAD BUS
FWD REV I/O KEY PAD BUS
FWD REV I/O KEY PAD BUS
FAU LTALARMSTOPREADY RUN
REF
MON
PAR
SYS
rpm
A
OK
OK
OK
OK

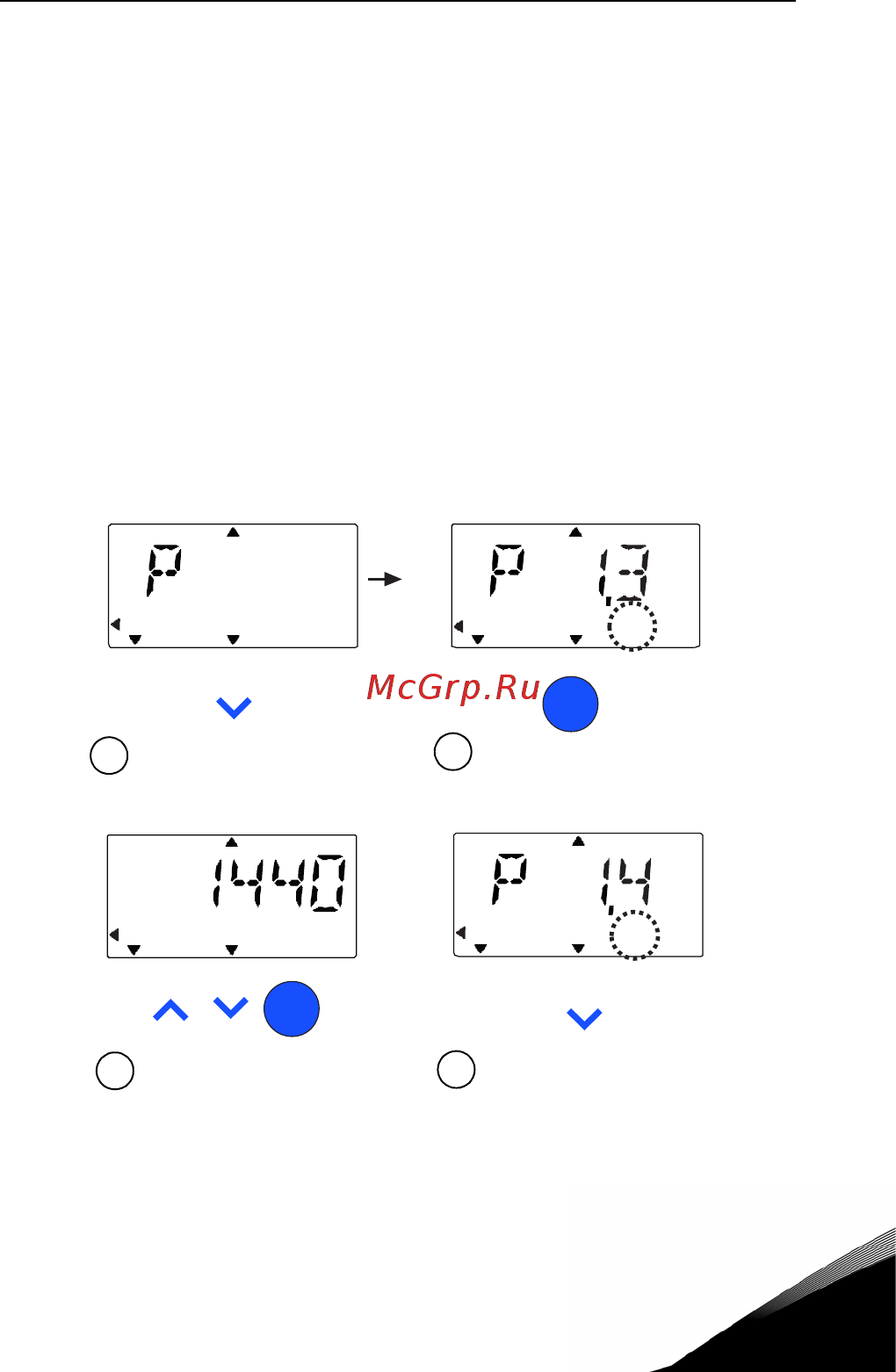

Откройте меню параметров и
выберите параметр P1.3 номи-
нальные обороты двигателя.
1
2
4
3
Нажмите OK и войдите в
режим редактирования.
Повторите данную про-
цедуру для параметра
P1.4 номинальный ток
двигателя.
Величина параметра P1.3 изме-
няется с помощью указателей
вверх/вниз, а по завершению
подтверждаем выбор кнопрой
OK.
