62 • vacon ПАНЕЛЬ УПРАВЛЕНИЯ
Тел. +358 (0)201 2121 • Факс +358 (0)201 212205
7
7.4.2 Меню задания

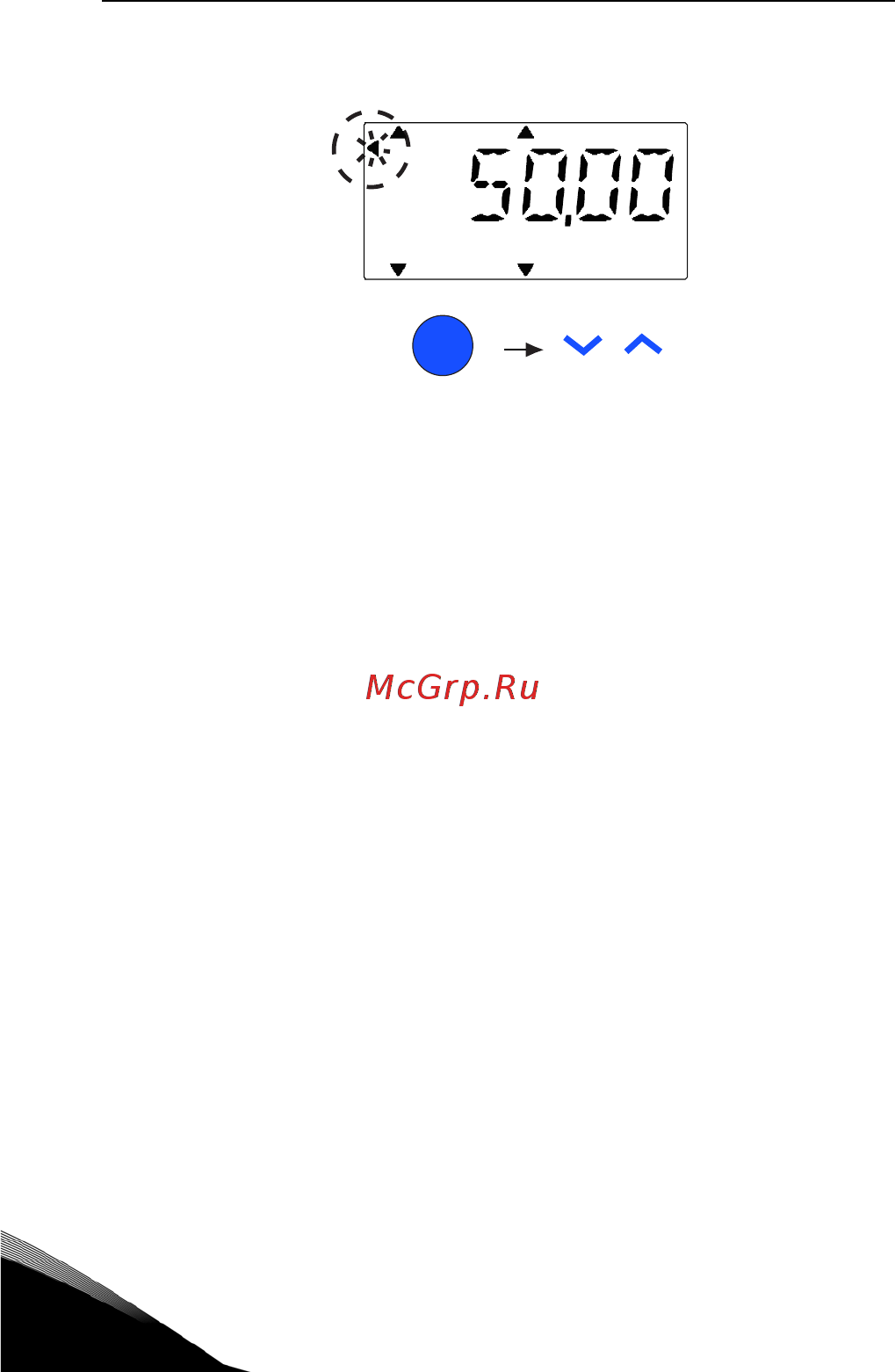

Рис. 7.3: Дисплей меню задания
В меню задания можно перейти с помощью кнопки ВВЕРХ/ВНИЗ (см. рисунок 7.2).
Опорное значение можно изменить с помощью кнопки ВВЕРХ/ВНИЗ, как показано на
рисунке 7.3.
Если значение необходимо изменить существенно, то сначала следует нажать на
кнопки Влево и Вправо, выбрать подлежащую изменению цифру, а затем нажать на
кнопку Вверх для увеличения или Вниз - для уменьшения значения выбранной циф-
ры. Измененное значение опорной частоты немедленно становится активным. В на-
жатии на кнопку OK нет необходимости.
Кнопки ВЛЕВО и ВПРАВО могут использоваться для смены направ-
ления в меню Ref в локальном режиме.
OK
SYS
FWD REV I/O KEYPAD BUS
REF
MON
PA R
FAULTALAR MSTOPRE ADY R UN
Hz
Press to enter
edit mode
Change
value
