Vacon VACON0020-3L-0012-4 [59/165] Управления вводом выводом
![Vacon VACON0020-3L-0023-4 [59/165] Управления вводом выводом](/views2/1564872/page59/bg3b.png)
vacon 20 api vacon • 55
Поддержка 24 часа +358 (0)201 212 575 • Email: vacon@vacon.com
6
6.2 Управления вводом/выводом
Клемма Сигнал
Заводская
установка
Описание
1 +10 Vref
Выход опорного
напряжения
Максимальная нагрузка 10
мА
2 AI1 Аналоговый вход 1
Опорная частота
P)
0 ... 10 В, Ri = 250 кОм
3GND
Земля входных/
выходных сигналов
6 24 Vout
Выход 24 В для дис-
кретных входов
±20%, макс. нагрузка 50 мА
7DI_C
Общая клемма дис-
кретных входов
Общая клемма дискретных
входов для DI1- DI6, см. табл.
6.3 для DI утопленного типа
8DI1 Дискретный вход 1
Пуск вперед
P)
Положительный,
Логика1: 18…30В;
Логика0: 0…5В;
Отрицательный,
Логика1: 0…10В,
Логика0: 18…30В;
Ri = 10кОм (плавающий)
9DI2 Дискретный вход 2
Пуск назад
P)
10 DI3 Дискретный вход 3
Сброс отказа
P)
А А RS485, сигнал A Связь FB Отрицательный
B B RS485, сигнал B Связь FB Положительный
4 AI2 Аналоговый вход 2
Действ. величина
ПИД-регулятора и
опорная частота
P)
По умолчанию:
0(4) ... 20 мA, Ri ≤ 250 Ом
Другие:
0 ... 10 В, Ri = 250 кОм
Выбор с помощью микропе-
реключателя
5GND
Земля входных/
выходных сигналов
13 DO-
Общая клемма дис-
кретных выходов
Общая клемма дискретных
выходов
14 DI4 Дискретный вход 4
Предустановленная
скорость B0
P)
Как DI 1
15 DI5 Дискретный вход 5
Предустановленная
скорость B1
P)
Как DI 1
Другие: Вход A кодового
датчика (частота до 10 кГц)
Выбор с помощью микропе-
реключателя
16 DI6 Дискретный вход 6
Внешний отказ
P)
Как DI 1
Другие: Вход B кодового
датчика (частота до 10 кГц),
вход последовательности
импульсов (частота до 5 кГц)
18 AO Аналоговый выход
Выходная частота
P)
0 – 10 В, RL ≥ 1 кОм
0(4) ... 20 мA, RL ≤ 500Ом
Выбор с помощью микропе-
реключателя
20 DO Дискретный выход
Активный = ГОТОВ
P)
Открытый коллектор, макс.
нагрузка 35 В / 50 мА

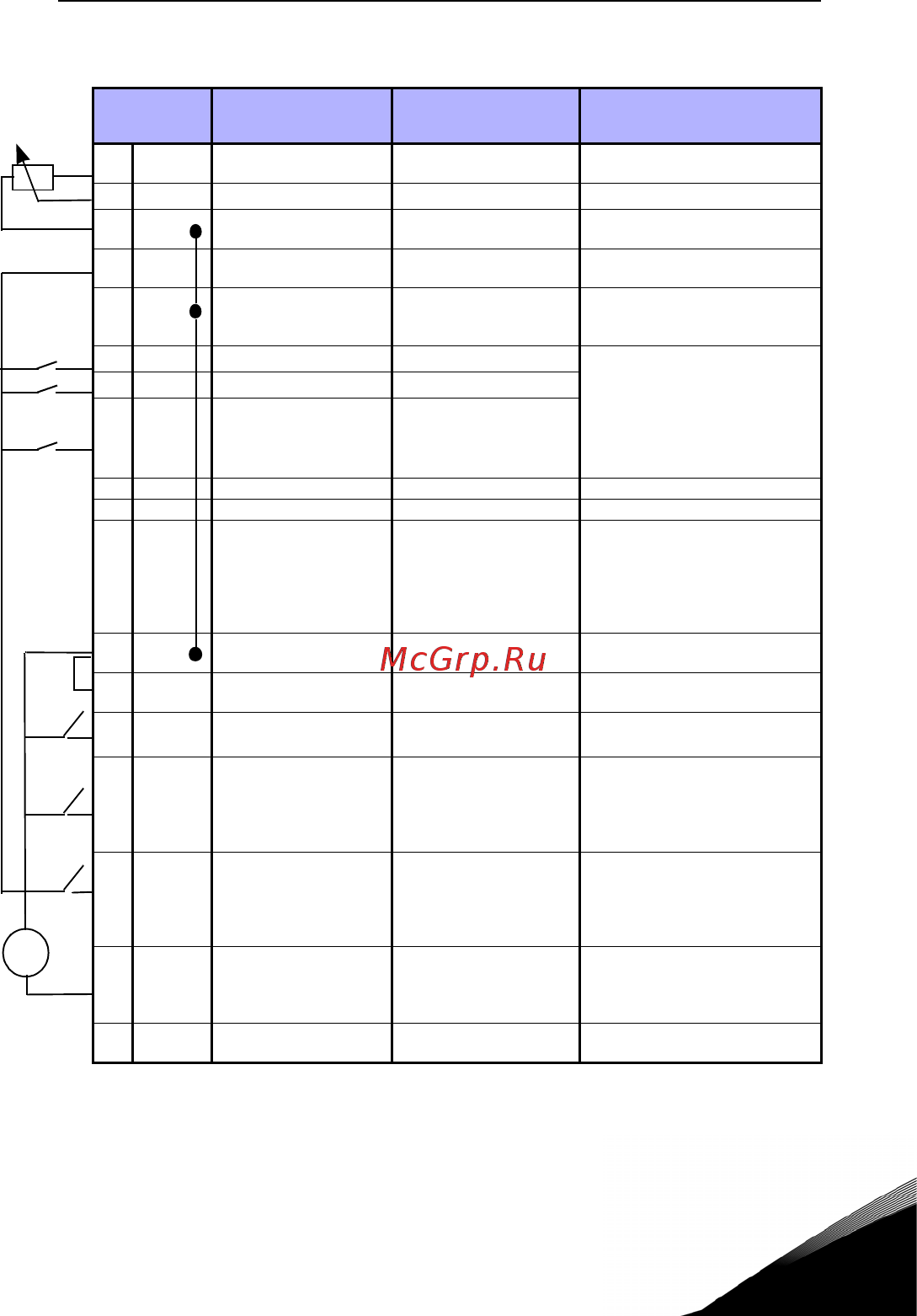

Table 6.2: Заводская конфигурация и соединения входов/выходов
привода Vacon 20 общего назначения и подключения платы управления
P) = программируемая функция, см. перечни и описания параметров,
раздел 8 и 9.
мA
1...10 кОм
