Vacon VACON0020-3L-0012-4 [133/165] Уставка 2 пид регулятора
![Vacon VACON0020-3L-0012-4 [133/165] Уставка 2 пид регулятора](/views2/1564872/page133/bg85.png)
ОПИСАНИЯ ПАРАМЕТРОВ vacon • 129
Поддержка 24 часа +358 (0) 201 212 575 • Email: vacon@vacon.com
9
5.16 УСТАВКА 2 ПИД-РЕГУЛЯТОРА
Дискретный вход активирует уставку 2 (P15.3) при P15.1=0.
5.17 ВКЛЮЧЕН ПРЕДВАРИТЕЛЬНЫЙ ПРОГРЕВ ДВИГАТЕЛЯ
Дискретный вход активирует функцию предварительного прогрева двигателя
(если P16.1 = 2), которая подает постоянный ток на двигатель в состоянии оста-
нова.
9.6 Аналоговые входы (Панель управления: Меню PAR -> P6)
6.3 ПОЛЬЗОВАТЕЛЬСКИЙ МАКСИМУМ AI1
6.4 ПОСТОЯННАЯ ВРЕМЕНИ ФИЛЬТРА ВХОДА AI1
6.6 ПОЛЬЗОВАТЕЛЬСКИЙ МИНИМУМ AI2
6.7 ПОЛЬЗОВАТЕЛЬСКИЙ МАКСИМУМ AI2
Эти параметры позволяют задать сигнал аналогового входа для любого диапа-
зона входного сигнала от минимального до максимального.
6.8 ПОСТОЯННАЯ ВРЕМЕНИ ФИЛЬТРА ВХОДА AI2
При условии, что значение этого параметра превышает 0, он активирует фун-
кцию фильтрации помех от входящего аналогового сигнала.
Большое время фильтрации замедляет реакцию системы регулирования. См.
рис. 9.15.

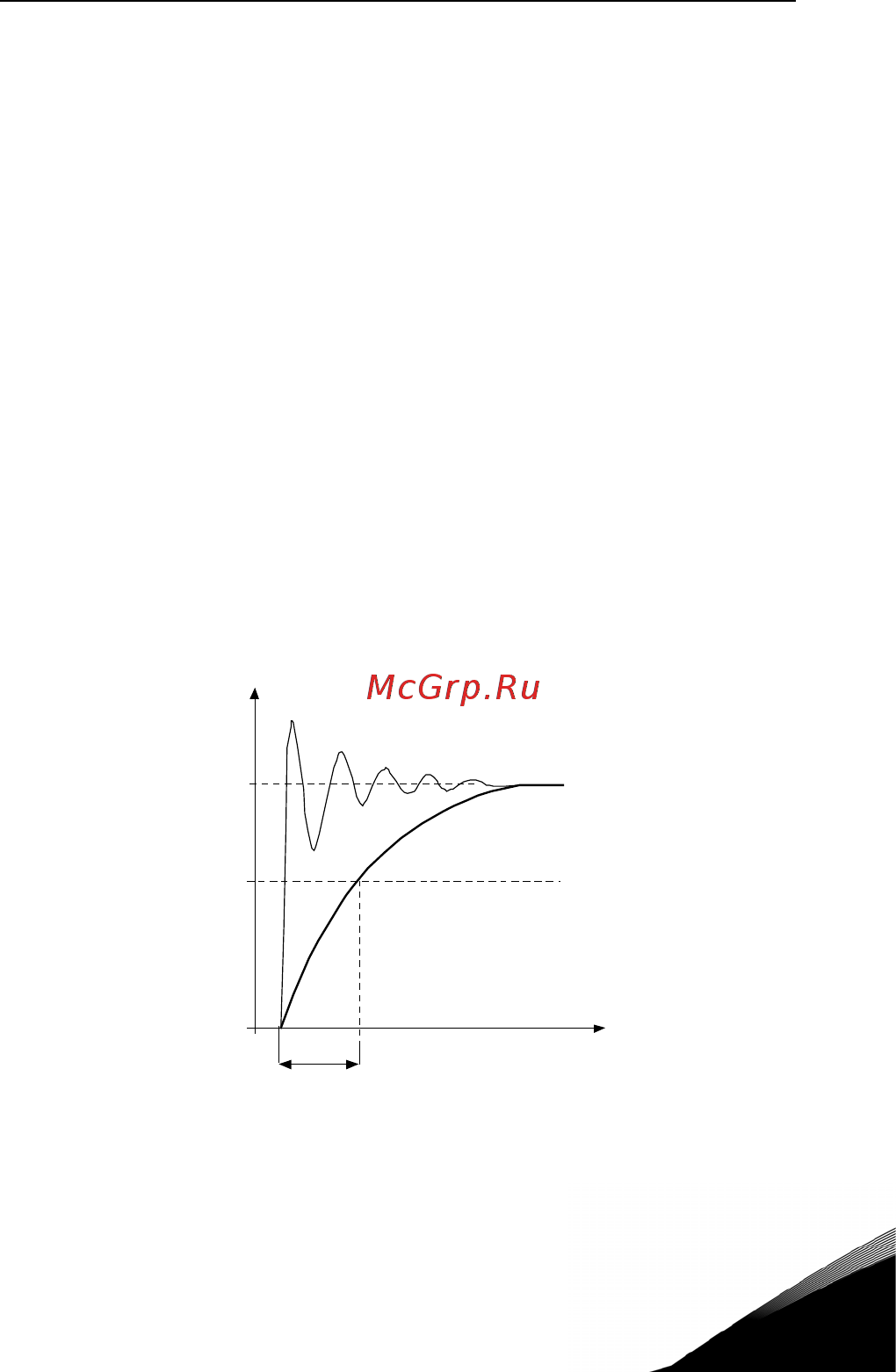

Рис. 9.15: Фильтрация сигнала AI1 и AI2
Не фильтрованный сигнал
Фильтрованный
сигнал
Время [с]
P. 6.4
P. 6.8
63%
100%
%
