ПАНЕЛЬ УПРАВЛЕНИЯ vacon • 63
Поддержка 24 часа +358 (0)201 212 575 • Email: vacon@vacon.com
7
7.4.3 Меню контроля

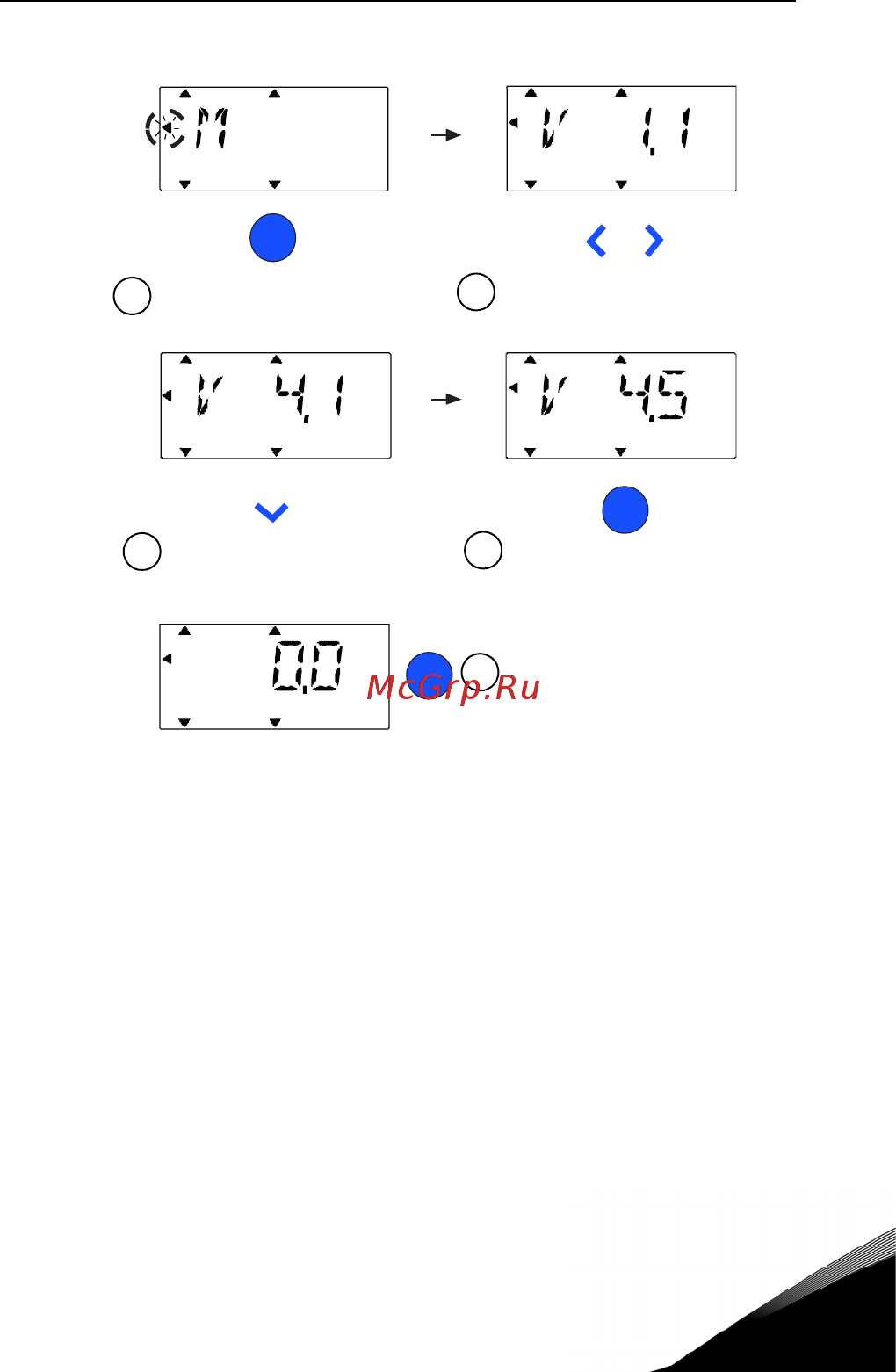

Рис. 7.4: Дисплей меню контроля
Контролируемые значения - это фактические значения измеренных сигналов, а так-
же данные некоторых настроек управления. Они отображаются на дисплее Vacon 20,
но не подлежат изменению. Контролируемые значения перечислены в таблице 7.2.
Нажмите на кнопку Влево/вправо, чтобы изменить текущий параметр на первый па-
раметр следующей группы или просмотреть меню контроля от V1.x до V2.1, V3.1 и
V4.1. После ввода необходимой группы контролируемые значения можно просмо-
треть с помощью кнопки ВВЕРХ/ВНИЗ, как показано на рисунке 7.4.
В меню MON с помощью кнопки OK можно попеременно просматривать на дисплее
выбранный сигнал и его значение.
ВНИМАНИЕ! Включите питание привода. Стрелка в главном меню
будет указывать на MON. На панели будет отображаться V
x.x или значение контролируемого параметра Vx.x.
ВНИМАНИЕ! Значение Vx.x на дисплее или значение контролируе-
мого параметра Vx.x определяется последним отображен-
ным статусом перед отключением. Например, если значение
было V4.5, то после перезапуска оно также будет V4.5.
OK
OK
OK
FAULTALARMSTOPREADY RU N
REF
MON
PA R
SYS
REF
MON
PA R
SYS
FAULTALARMSTOPREADY RU N
FWD REV I/O K EYPAD BUS FWD REV I/O K EYPAD BUS
REF
MON
PA R
SYS
FAULTALARMSTOPREADY RU N
FWD R EV I/O K EY PAD B US
REF
MON
PA R
SYS
FAULTALARMSTOPREADY RU N
FWD R EV I/O KEYPAD BUS
FAULTALARMSTOPREADY RU N
REF
MON
PA R
SYS
FWD REV I/O K EYPAD BUS
Press OK to enter
Monitoring menu
1
2
4
3
Press Left/Right to browse
other Monitoring groups
Preess OK the value is
displayed
Prsess Down to
browse V4.5
Press OK V4.5 is display
5
