Vacon VACON0020-3L-0012-4 Руководство пользователя онлайн [33/165] 457950
![Vacon VACON0020-3L-0009-4 Руководство пользователя онлайн [33/165] 457949](/views2/1564872/page33/bg21.png)
МОНТАЖ vacon • 29
Поддержка 24 часа +358 (0)201 212 575 • Email: vacon@vacon.com
3

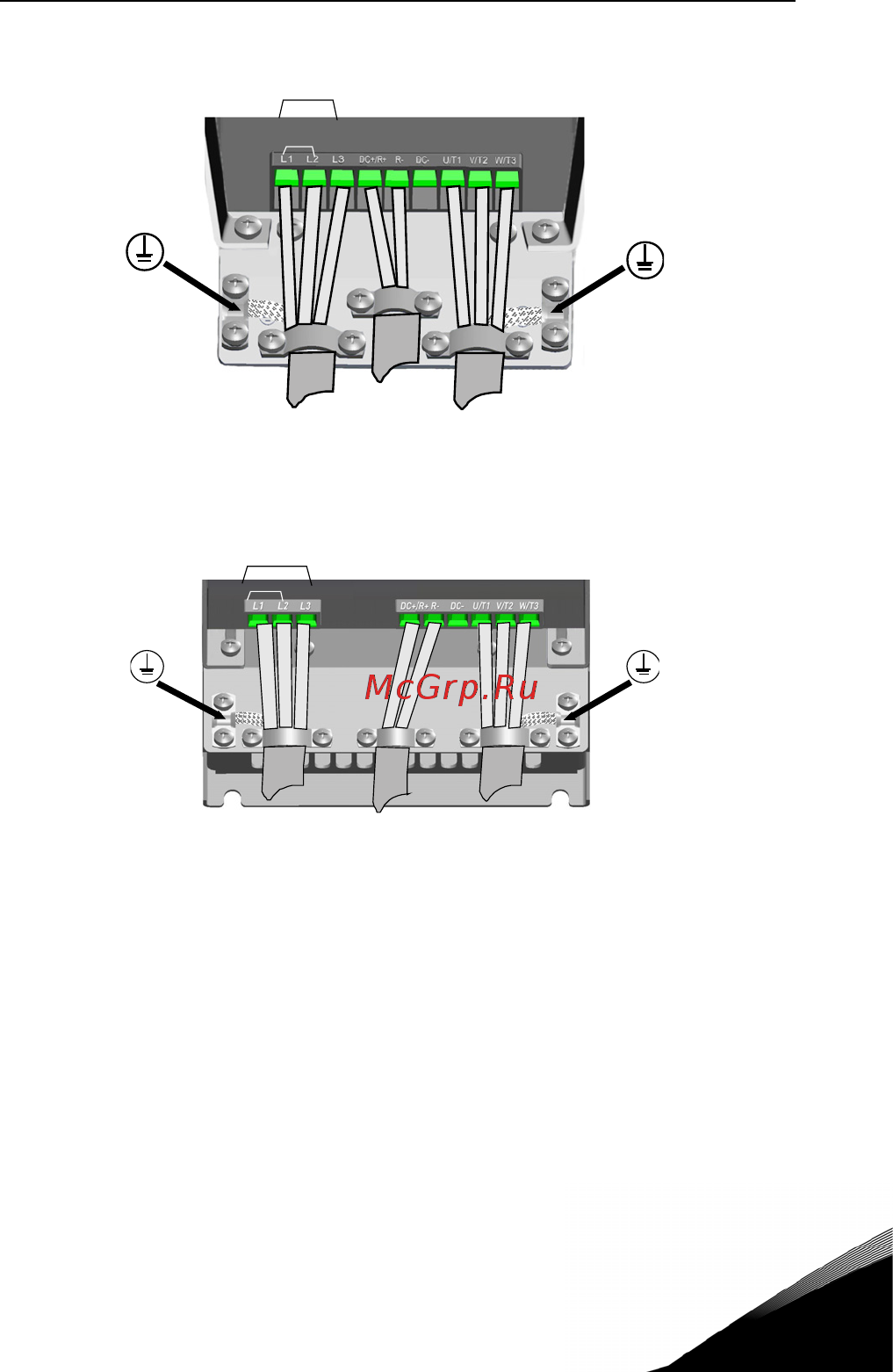

Рис. 3.19: Подключение силовых кабелей преобразователя Vacon 20, MI4
Рис. 3.20: Подключение силовых кабелей преобразователя Vacon 20, MI5
3~ (380, 480 V)
ТОРМОЗ-
НОЙ РЕЗИ-
СТОР
ПИТАЮЩАЯ
СЕТЬ
ДВИГАТЕЛЬ
Подключение двигателя
3~ (380, 480 V)
ТОРМОЗ-
НОЙ РЕЗИ-
СТОР
ПИТАЮЩАЯ
СЕТЬ
ДВИГАТЕЛЬ
Подключение двигателя
