МОНТАЖ vacon • 33
Поддержка 24 часа +358 (0)201 212 575 • Email: vacon@vacon.com
3

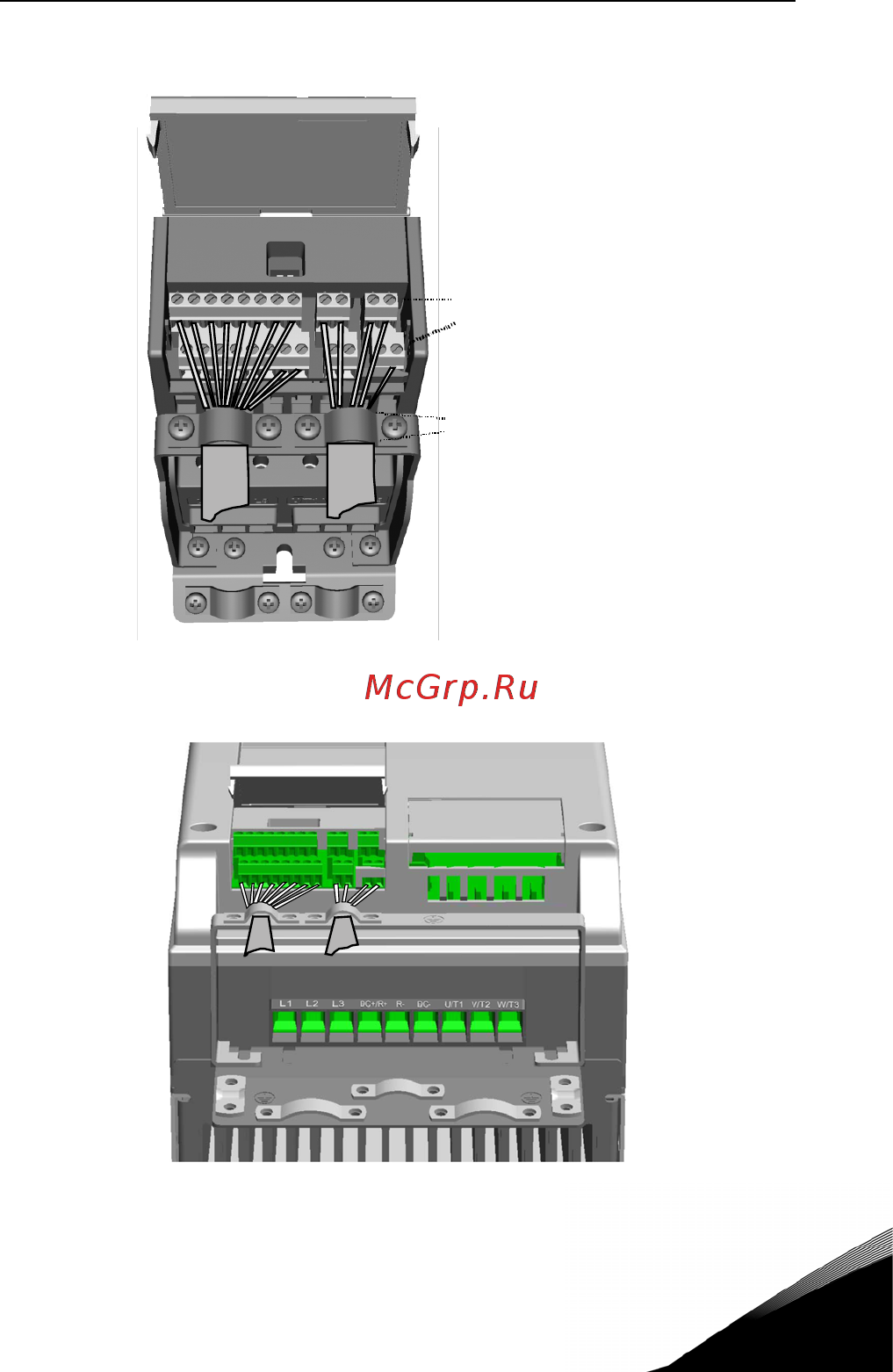

Рис. 3.25: Установите кабели управления. MI1 - MI3. См. раздел 6.2
Рис. 3.26: Установите кабели управления. MI4 - MI5. См. раздел 6.2
Затягивание винтов
на клеммнике управ-
ления: 0.4 Nm.
Обжатие экрана кабеля
должно быть 360
