• Die Netzanschlussleitung des Elektrowerkzeugs stets auf der sicheren
Seite halten, damit sie durch das Elektrogerät nicht zufällig beschädigt
wird.
ACHTUNG! Das Gerät ist für den Betrieb in Innenräumen bestimmt.
Obwohl eine sichere Konstruktion, Sicherheitseinrichtungen und
zusätzliche Schutzeinrichtungen eingesetzt werden, besteht stets
das Restrisiko einer Verletzung beim Betrieb der Vorrichtung.

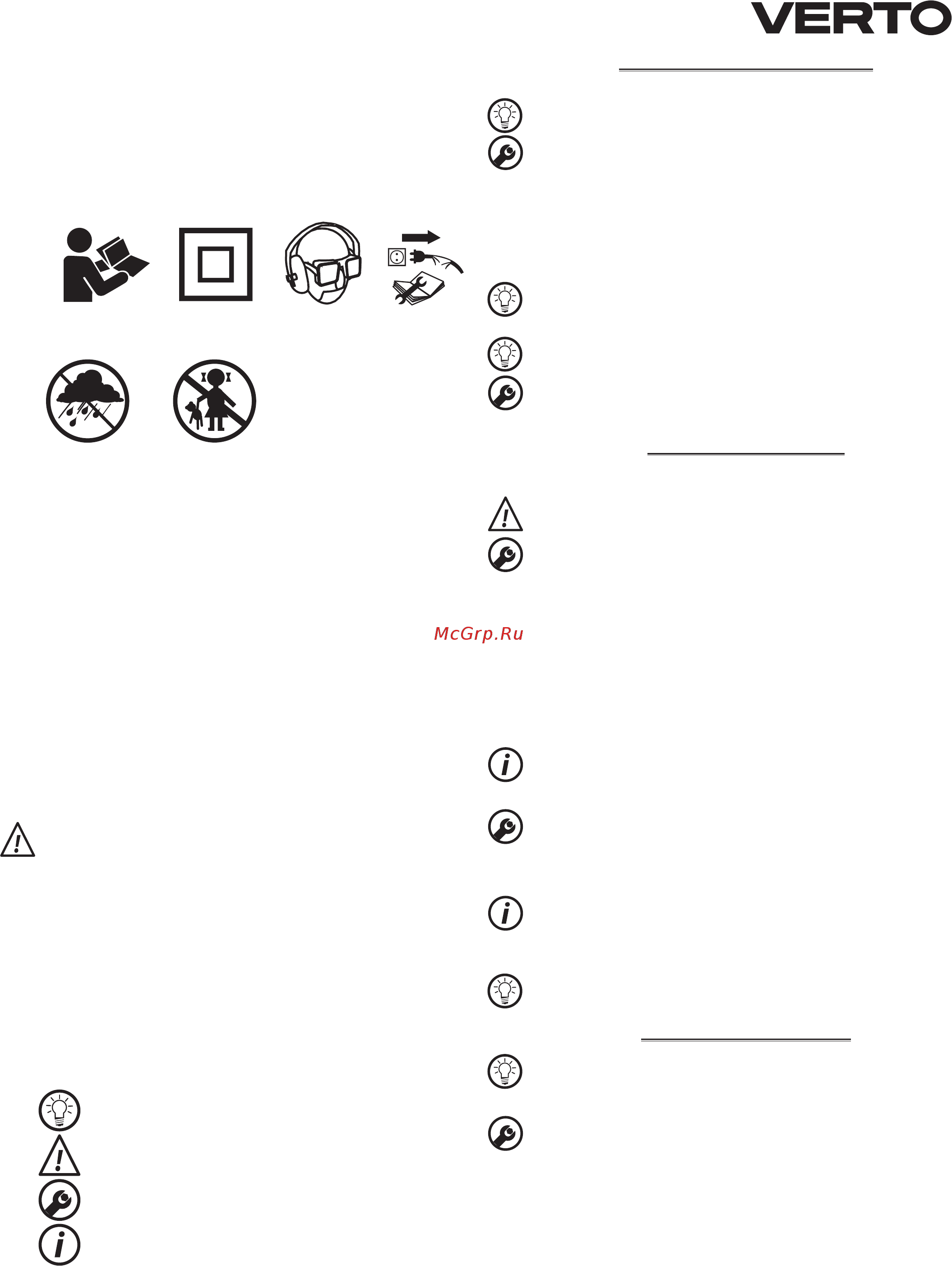

Die Erläuterung zu den eingesetzten Piktogrammen:
1234
56
1. Die Betriebsanleitung durchlesen und die darin enthaltenen
Warnhinweise und Sicherheitshinweise beachten!
2. Das Gerät mit der Isolierung der 2. Klasse.
3. Persönliche Schutzausrüstung (Schutzbrille, Gehörschutz,
Staubschutzmaske) tragen.
4. Die Versorgungsleitung vor allen Wartungs- und Reparaturarbeiten
abtrennen.
5. Das Gerät vor Regen schützen.
6. Kinder vom Gerät fernhalten.
AUFBAU UND ANWENDUNG
Die Motorstichsäge ist ein manuell betriebenes Elektrowerkzeug der II.
Isolierklasse. Das Gerät wird mit einem einphasigen Kommutatormotor
betrieben. Dieses Gerät ist das einfache Trennschneiden, Bahnschneiden
und Ausschneiden in Holz, holzähnlichen Werkstoffen und Kunststoffen
und Metallen (vorausgesetzt, es wird ein geeignetes Sägeblatt
eingesetzt) bestimmt. Der Anwendungsbereich dieses Werkzeugs
umfasst die Ausführung von Sanierungs- und Bauarbeiten sowie aller
Arbeiten, die von Heimwerkern selbst durchgeführt werden.
Nichtbestimmungsgemäße Verwendung des Elektrowerkzeugs ist
nicht zugelassen.
BESCHREIBUNG DER SEITEN MIT GRAPHIKEN
Die unten angeführte Nummerierung bezieht sich auf die Elemente des
Gerätes, die auf den Seiten mit Graphiken dargestellt werden.
1. Sägeblatt
2. Sägeblattaufnahme
3. Abdeckung der Kohlebürste
4. Taste für Schalterverriegelung
5. Hauptschalter
6. Montageschrauben für Gestell
7. Gestell
* Es können Unterschiede zwischen der Abbildung und dem Produkt auftreten
BESCHREIBUNG FÜR VERWENDETE GRAPHISCHE ZEICHEN
ACHTUNG
WARNUNG
MONTAGE/EINSTELLUNGEN
INFORMATION
AUSSTATTUNG UND ZUBEHÖR
1. Sägeblatt - 2 St.
2. Sechskantschlüssel - 1 St.
VORBEREITUNG AUF DEN EINSATZ
SÄGEBLATT SPANNEN
Das Elektrowerkzeug von der Versorgung trennen.
Die Montage und der Austausch des Sägeblattes erfolgt ohne
Werkzeuge.
• Den Ring an der Sägeblattaufnahme (2) umdrehen und das Sägeblatt
in die Aufnahme bis zum Anschlag einführen (Abb. A).
• Den Ring an der Sägeblattaufnahme (2) loslassen (der Ring kommt
automatisch in die Ausgangsposition zurück).
• Durch leichtes Ziehen am Sägeblatt prüfen, ob das Sägeblatt in der
Aufnahme richtig gespannt ist.
Falls der Ring der Sägeblattaufnahme in seine Ausgangsposition
nicht zurückgekommen ist, ist der Ring manuell umzudrehen.
GESTELL EINSTELLEN
Das Elektrowerkzeug von der Versorgung trennen.
• Die Befestigungsschrauben am Gestell (6) lösen.
• Am Fuß (7) den gewünschten Abstand einstellen (Abb. B).
• Die Befestigungsschrauben am Gestell (6) anziehen.
BETRIEB / EINSTELLUNGEN
EIN/AUSSCHALTEN
Die Netzspannung muss dem Spannungswert entsprechen, der im
Typenschild der Säge angegeben worden ist.
Einschalten – den Hauptschalter (5) drücken.
Ausschalten – den Hauptschalter (5) freigeben.
Schalterarretierung (Dauerbetrieb)
Einschalten:
• Den Hauptschalter (5) drücken und in dieser Position halten.
• Die Taste Taste für Schalterverriegelung (4) (Abb. E) drücken.
• Die Taste Taste für Schalterverriegelung (5) loslassen.
Ausschalten:
• Den Hauptschalter (5) drücken und dann loslassen.
BETRIEBSGESCHWINDIGKEIT EINSTELLEN
Mit der Kraft des Andrucks auf die Taste des Schalters (5) wird der
Bereich der Betriebsgeschwindigkeit geregelt.
TRENNEN
• Den Vorderteil des Gestells (7) flach auf das Werkstück legen (Abb. F)
• Die Säge starten und deren Drehzahl an die Eigenschaften des zu
bearbeitenden Werkstücks anpassen.
• Das Sägeblatt an der vorher bestimmten Schneidelinie langsam
verschieben (Abb. G).
Führen Sie den Schnitt gleichmäßig aus und beachten dabei, dass das
Elektrowerkzeug nicht überlastet wird. Das zu starke Drücken auf das
Sägeblatt wird seine Bewegung gebremst, was sich auf die Schneideleistung
negativ auswirken wird.
Beim Schneiden soll die gesamte Fläche des Fußes an der
Oberäche des zu bearbeitenden Werkstücks anliegen.
BEDIENUNG UND WARTUNG
Vor allen Montage-, Einstell-, Reparatur- oder Bedienungsarbeiten
den Stecker der Versorgungsleitung aus der Netzsteckdose ziehen.
WARTUNG UND AUFBEWAHRUNG
• Es wird empfohlen, das Gerät direkt nach jedem Gebrauch zu reinigen.
• Zum Reinigen kein Wasser oder keine anderen Flüssigkeiten
verwenden.
• Keine Reinigungs- oder Lösungsmittel verwenden, denn sie können
die Kunststoffteile beschädigen.
• Das Gerät ist mit einem trockenen Lappen zu wischen oder mit
Druckluft mit niedrigem Druckwert durchzublasen.
• Die Lüftungsschlitze der Motorstichsäge regelmäßig reinigen, um die
Überhitzung des Motors zu vermeiden.
• Beim übermäßigen Funken am Kommutator ist eine Fachkraft mit der
Prüfung des Zustandes der Motor-Kohlebürsten zu beauftragen.
• Das Gerät in einem trockenen Ort, außerhalb der Reichweite von
Kindern aufbewahren.
