Частотные преобразователи серий Е
-
VA и Е
-
VC
Руководство по эксплуатации
127

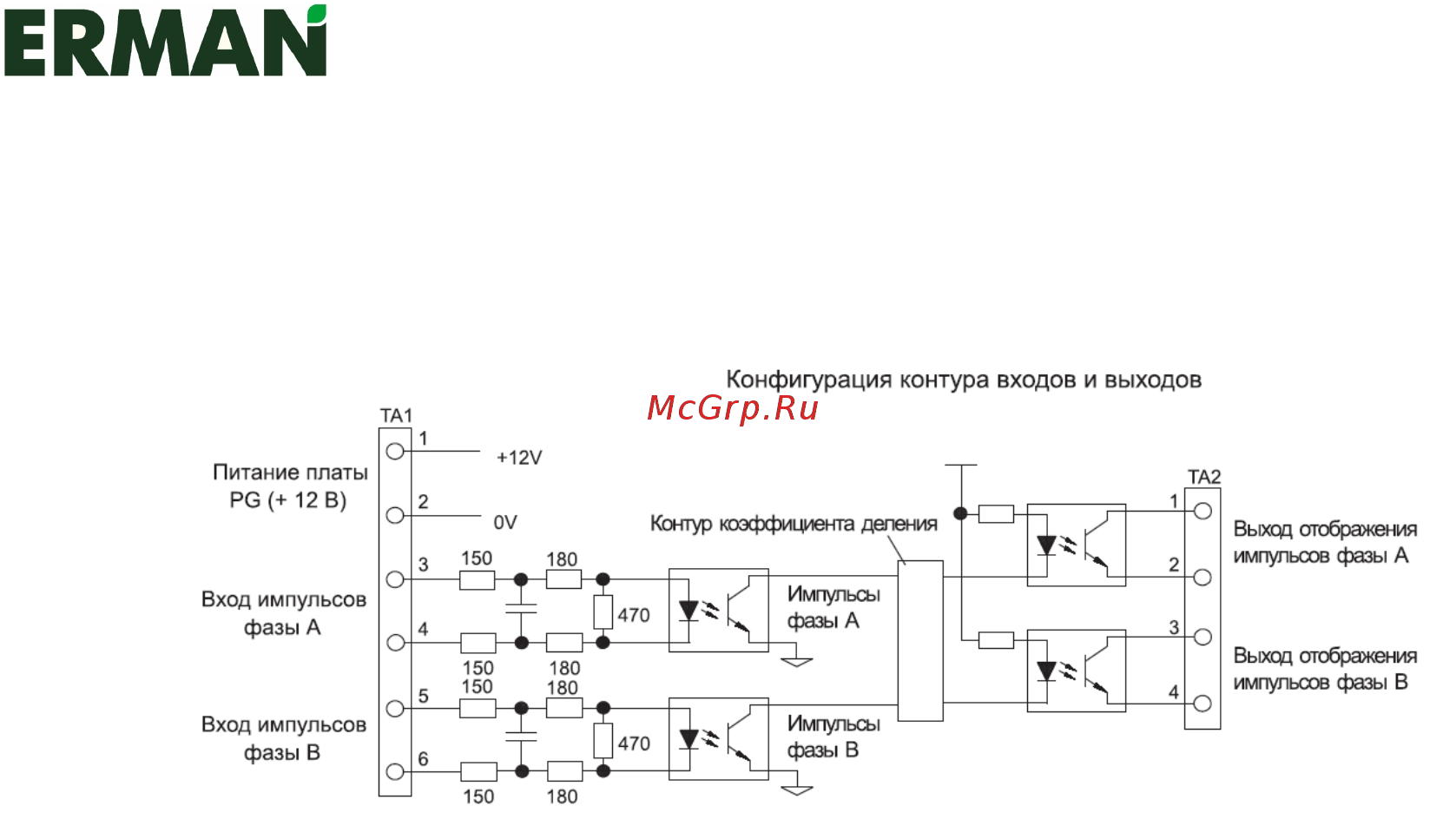

Длина соединительных кабелей платы PG должна быть менее 100 м.
Направление вращения для платы PG задаётся параметром F1-05. По заводской установке, веду-
щей является фаза А при вращении двигателя вперёд.
При подключении, выбирайте такую плату PG, которая имеет устройство связи (диод) входного
контура с выходным разъёмом, рассчитанным на выходной ток более 12 мА.
Коэффициент деления для отображения частоты можно регулировать параметром F1-06.
