Частотные преобразователи серий Е
-
VA и Е
-
VC
Руководство по эксплуатации
91
Код
п-ра
Название
параметра
Описание параметра
Диа-
пазон
уст.
Зав.
уст.
Возмож
мож-
ность
изм.
Режим управления
V/F
V/F
c PG
Век.
Упр.
Век.
Упр.
с PG

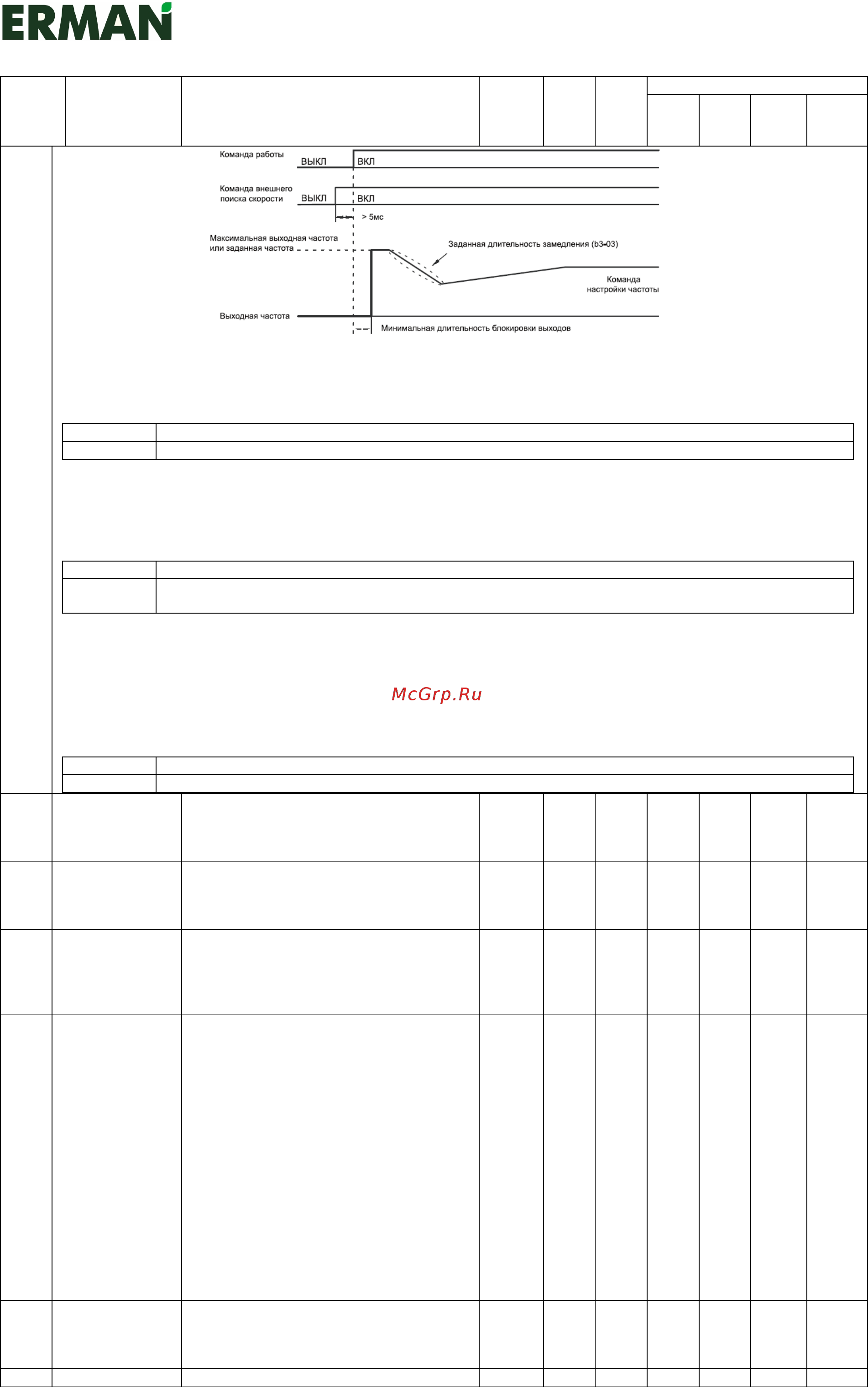

Временная диаграмма функции определения скорости
▲ Переключение между управлением скоростью и управлением моментом (значение: 71)
Выкл Управление скоростью.
Вкл Управление моментом.
С помощью данной функции, осуществляется переключение между режимами управления скоростью и управлением момен-
том.
▲ Серворегулирование при нулевой скорости (значение: 72)
Выкл Нормальная работа.
Вкл
Серворегулирование включается в случае, когда команда управления частотой (скоростью) ниже нулевого
уровня скорости (задаваемого параметром В2-01).
Вход, включающий серворегулирование при нулевой скорости настраивается с помощью параметров (В9-01, В9-02).
- Если функция серворегулирования при нулевой скорости включена, а команда управления частотой (скоростью) ниже ну-
левого уровня скорости (задаваемого параметром В2-01), то создаётся цепь управления положением. В этом случае двигатель
немедленно останавливается.
▲ Переключение коэффициента пропорционального усиления при управлении скоростью (значение: 77)
Выкл Коэффициент усиления задаётся параметрами С5-01, С5-03, С5-07.
Вкл С5-03 – коэффициент пропорционального усиления 2(Р) автоматической регулировки скорости (ASR).
H2-
01
Выбор функции
многофункцио-
нального входа
(клеммы 9-10)
Выбор функции многофункционального
входа (клеммы 9-10)
0 ~ 37 0 х В В В В
H2-
02
Выбор функции
многофункцио-
нального входа
(клеммы 25-27)
Выбор функции многофункционального
выхода 1 (клемма 25)
0 ~ 37 1 х В В В В
H2-
03
Выбор функции
многофункцио-
нального входа
(клеммы 26-27)
Выбор функции многофункционального
выхода 2 (клемма 26)
0 ~ 37 2 х В В В В
H3-
01
Выбор уровня
сигнала
(клемма 13)
Настройка уровня сигнала на клемме 13,
предназначенной для команд управления
частотой (по напряжению).
0 – 0 - +10 В (вход 11 бит + полярность
(положительная/ отрицательная).
1 – 0 – ±10 В (когда напряжение отрица-
тельное, данная команда становится коман-
дой вращения с направлением противопо-
ложным текущему).
Примечания:
- Команда управления частотой (по напря-
жению) действует в том случае, когда па-
раметру B1-01 присвоено значение 1.
- Данный параметр настраивает уровень
сигнала команде управления частотой (по
напряжению).
0,1 0 х В В В В
H3-
02
Коэффициент
усиления
(клемма 13)
Настраивает частоту при 10 В в процентах
при максимальной выходной частоте, при-
нятой за 100 %. См. параметр Н3-11.
0.0 ~
1000.0
100 о В В В В
H3- Смещение Вход – частота при 0 В. Задаётся в процен- -100 ~ 0.0 о В В В В
