Частотные преобразователи серий Е
-
VA и Е
-
VC
Руководство по эксплуатации
92
Код
п-ра
Название
параметра
Описание параметра
Диа-
пазон
уст.
Зав.
уст.
Возмож
мож-
ность
изм.
Режим управления
V/F
V/F
c PG
Век.
Упр.
Век.
Упр.
с PG
03 (клемма 13) тах при максимальной выходной частоте,
принятой за 100 %. См. параметр Н3-11.
+100
H3-
04
Выбор уровня
сигнала
(клемма 16)
Настройка уровня сигнала многоцелевого
аналогового входа.
0 – 0 - +10 В (вход 11 бит + полярность
(положительная/ отрицательная)).
1 – 0 – ±10 В (когда напряжение отрица-
тельное, данная команда становится коман-
дой вращения с направлением противопо-
ложным текущему).
0,1 0 х В В В В
H3-
05
Выбор функции
клеммы 16

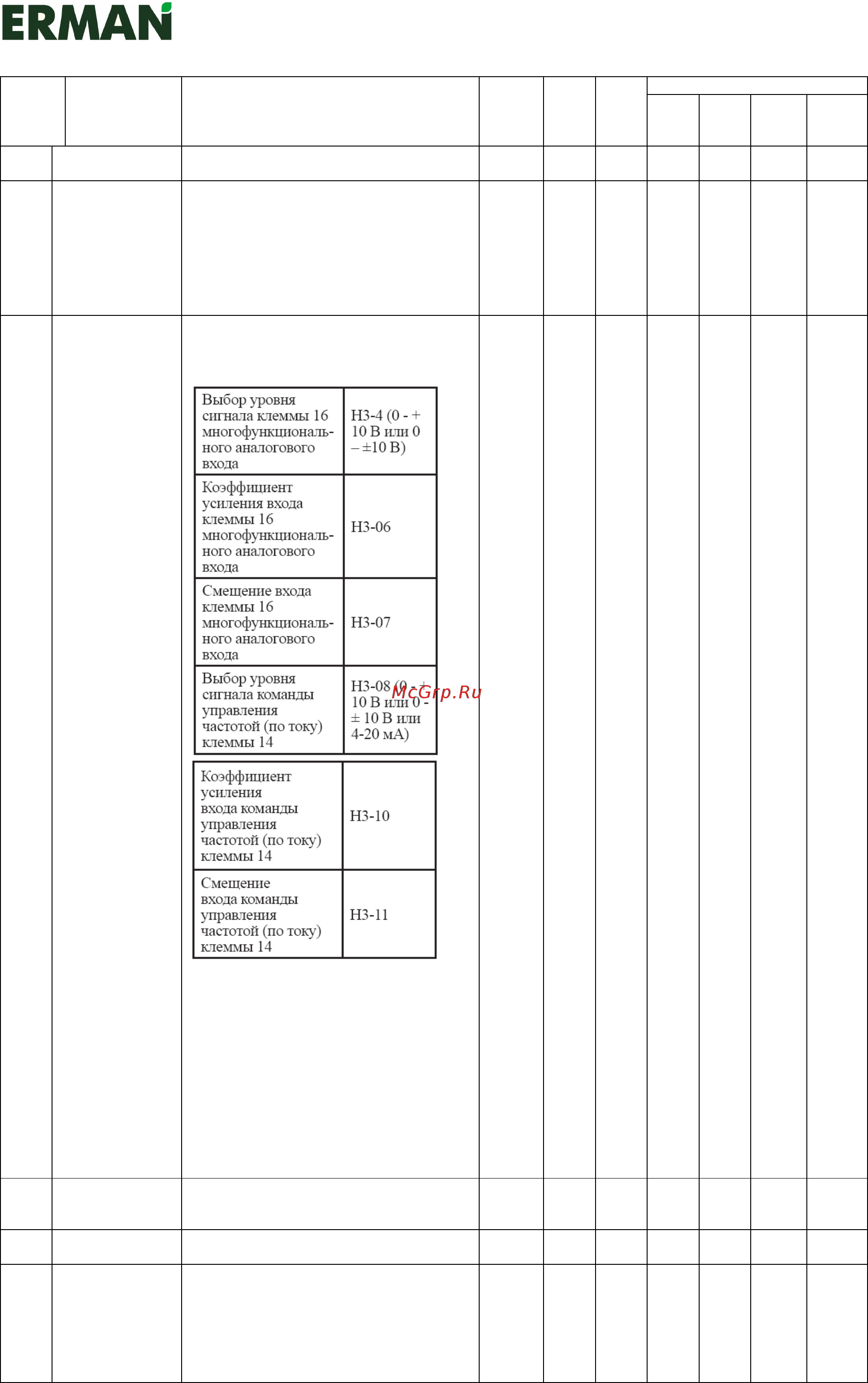

Задаёт функцию клеммы 16.
- Настраивает уровень сигнала, отклонение,
коэффициент усиления аналогового входа
из следующих параметров:
Ввод напряжения на клемму 14, предназна-
ченную для команды управления частотой
(по току).
Не забудьте удалить перемычку.
- Если с аналоговым входом соединён
фильтр первичной задержки, настройте
параметр длительности.
Он может применяться ко всем трём
аналоговым входным клеммам.
- Значения 2 и D нельзя задавать одновре-
менно. В противном случае, ошибка ОРЕ07
не будет активироваться.
0 ~ 1F 0 х В В В В
H3-
06
Коэффициент
усиления
(клемма 16)
см. параметр Н3-11.
0.0 ~
1000.0
100 о В В В В
H3-
07
Смещение
(клемма 16)
см. параметр Н3-11. -100 ~
+100
0.0 о В В В В
H3-
08
Выбор уровня
сигнала (клемма
14)
Выбор уровня сигнала клеммы 14.
0: 0 - + 10 В. Не забудьте удалить
перемычку 1.
1: 0 - ± 10 В. Не забудьте удалить
перемычку 1.
2: 4 – ± 20 мА (вход 10 бит)
Примечания:
0 ~ 2
2 х А А А А
