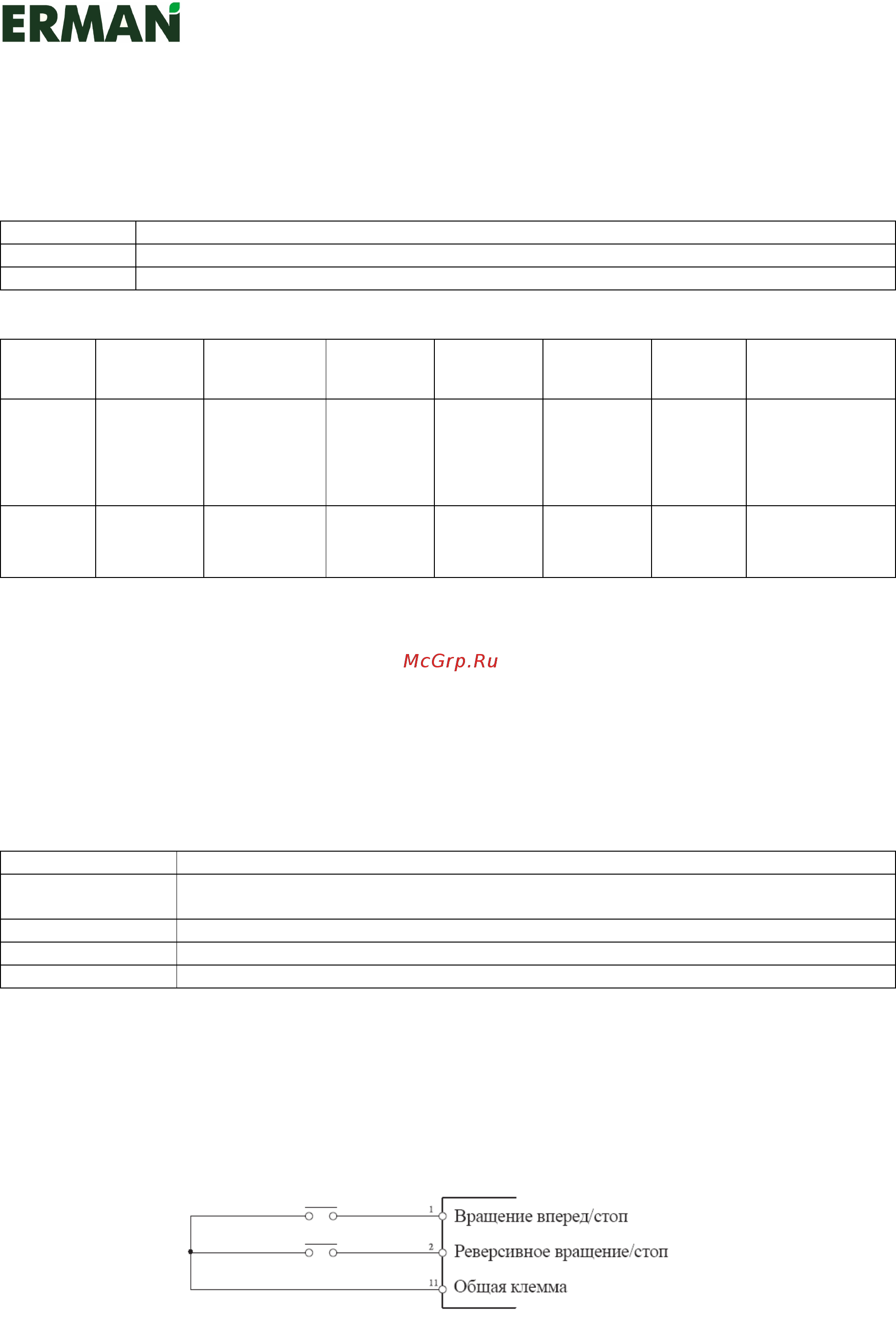

![Erman Е-VC-022 [25/127] Возврат к заводским установкам](/views2/1574227/page25/bg19.png)
Частотные преобразователи серий Е
-
VA и Е
-
VC
Руководство по эксплуатации
25
После инициализации параметр нельзя вернуть к его заводскому значению. Следовательно, в этом
случае параметр нельзя инициализировать. Чтобы снова его настроить, необходимо вернуться к заводским
установкам.
Описание режимов работы ПЧ приведены в табл.10 и 11.
Таблица 10
Значение
Описание
0
Режим
V
/
F
. (Амплитудно
-
частотное управление).
2
Режим векторного управления (с использованием встроенных настроек преобраз
ователя)
Таблица 11
Режим
Основное
управление
Точность
управления
скоростью
Пусковой
момент
Управле-
ние скоро-
стью
Ограниче-
ние момен-
та
Ограни-
чение
вращения
Применение
Режим V/F
Управление
″V/F″
1:40 150% / 3 Гц ± 2 ÷ 3 % нет нет
Для работы с не-
сколькими
двигателями. За-
меняет двигатель с
неизвестной по-
стоянной.
Режим
векторного
управления
Векторное
управление
1:100 150% / 1 Гц ± 0,2 % да нет
Привод с варьи-
руемой скоростью
в полном диапазо-
не частот.
3.2.5 Возврат к заводским установкам.
Возврат к заводским установкам называют также инициализацией. Заводские установки можно
изменять с помощью параметра А1-03. Описание данного параметра приведено в табл.12.
Примечание:
Каждый раз после возврата к заводским установкам необходимо снова настраивать несущую час-
тоту. В противном случае, частотный преобразователь может выйти из строя. Преобразователи разной мощ-
ности имеют разные несущие частоты. Более подробно см. описание параметров С6-01 - -03 в разделе 4.2.
Таблица 12
Значение
Описание
0
Невозможно произвес
ти инициализацию, возможен только доступ
к просмотру з
а-
водских установок.
1110
Инициализация пользовательских настроек.
2220
Инициализация двухпроводной системы
управления
.
3330
Инициализация трёхпроводной системы
управления
.
Рекомендуется использовать инициализацию пользовательских настроек (1110). При этом в каче-
стве настроек по умолчанию используются значения, установленные пользователем. После настройки всех
параметров, значения запоминаются как значения по умолчанию, если значение параметра o2-o3 равно 1.
После запоминания настроек, это значение автоматически меняется на 0.
На рис.21 приведен пример использования двухпроводной системы управления.
Рисунок 21
На рис.22 приведён пример трёхпроводной системы управления.
