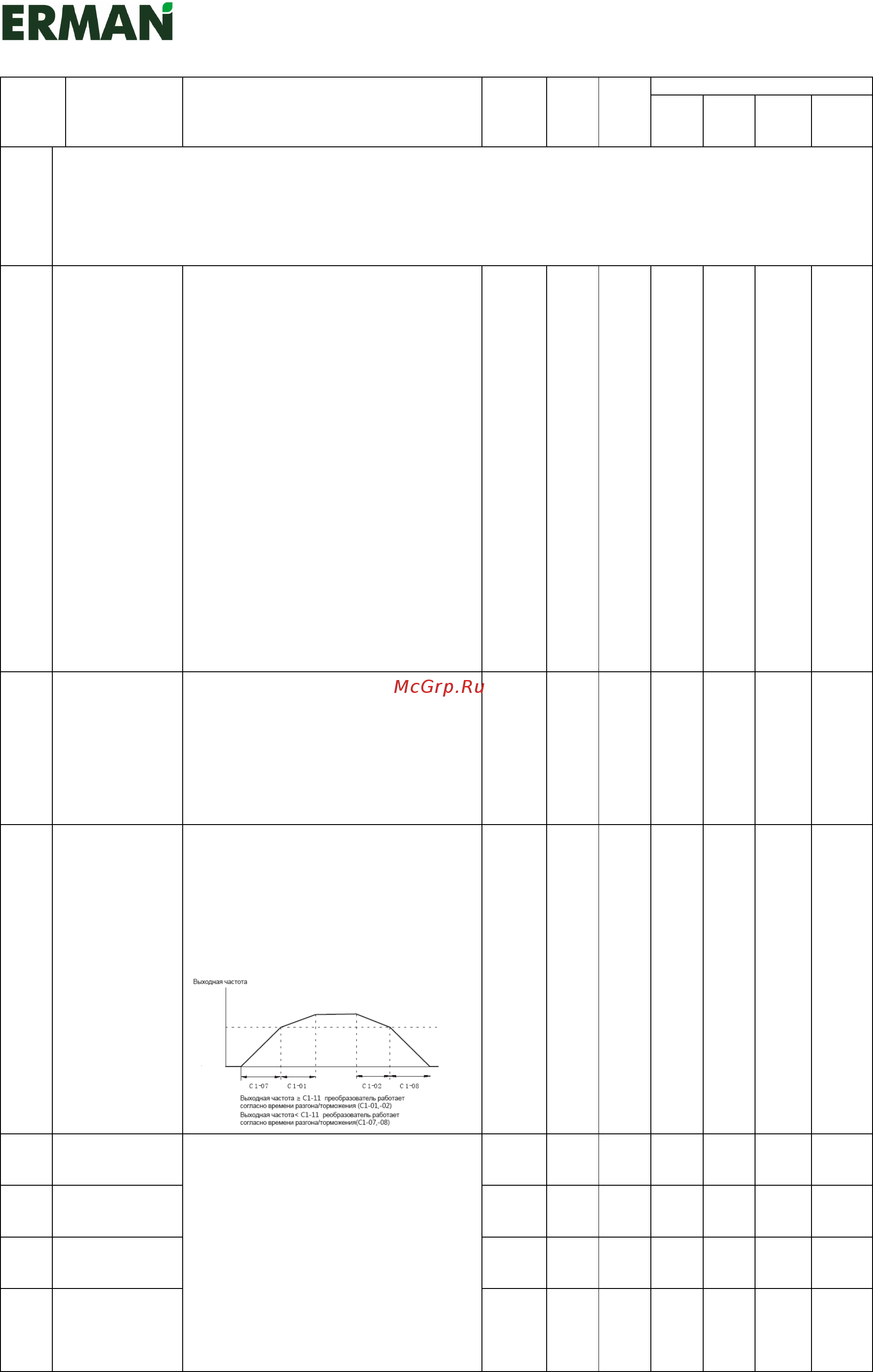

Частотные преобразователи серий Е
-
VA и Е
-
VC
Руководство по эксплуатации
55
Код
п-ра
Название
параметра
Описание параметра
Диа-
пазон
уст.
Зав.
уст.
Возмож
мож-
ность
изм.
Режим управления
V/F
V/F
c PG
Век.
Упр.
Век.
Упр.
с PG
~ 08
- Установите значения времени торможения и разгона.
- Время разгона: устанавливает значение от 0% до 100% от максимальной выходной частоты
- Время торможения: устанавливаеь значение от 0% до 100% от максимальной выходной частоты
- Разгон может быть обозначен четырьмя типами, 1~4. При значениях разгона и торможения 2~4, установите опцию времени
разгона и торможения 1 и 2 на многофункциональные входы (H1-01,~H1-06).
- Диапазон значений зависит от значения параметра C1-10.
- При значении C1-10 равным “0”(единица - 0.01), диапазон значений – от 0.00 до 600.00 секунд.
С1-
09
Время аварийной
остановки
Устанавливает время остановки при вклю-
ченном многофункциональном входе «Ава-
рийная остановка».
Примечание:
- Устанавливает время остановки и время
обнаружения ошибки при экстренной ос-
тановке. Установите значение от 0% до
100% от максимальной выходной часто-
ты.
- В случае неполадок установите параметр
на многофункциональный выход (H1-
01~06).
Экстренная остановка применяется в случае
следующих неполадок:
- Предупреждение о перегреве преобразова-
теля - С8-03.
- Ошибка обратной связи, задаваемая пара-
метрами F1-02~04.
Диапазон значений зависит от значения
параметра С1-10 (единицы времени разгона
и торможения).
- При значении C1-10 равным “0” единица
измерения равна 0.01, а
диапазон значений - 0.00-600.00 секунд.
0.0 ~
60000.0
10.0 х В В В В
С1-
10
Точность едини-
цы измерения
времени разго-
на/торможения.
Данный параметру устанавливает точность
единицы измерения времени разгона/ тор-
можения.
0: 0,01с
1: 0,1 с
Примечание:
для более точной установки времени необ-
ходимо установить параметр C1-10 равным
″0″.
0.1 1 х А А А А
С1-
11
Частота измене-
ния времени
разго-
на/торможения.
Данный параметр устанавливает частоту
автоматического переключения времени
разгона/торможения. Если выходная часто-
та ниже заданной
частоты, то действует время разгона/ тор-
можения - 4.Если выходная частота выше
заданной частоты, то действует
время разгона/торможения – 1.
0.0 ~
400.0
0.0 х А А А А
С2-
01
Начато S-кривой
характеристики
при разгоне.
Когда заданы временные характеристики S-
профиля, значения
времени разгона/торможения увеличивают-
ся только на
половину значений времени, заданных для
начала и конца графика S-профиля.
Примечание:
- Использование данной функции снижает
износ механизма при старте и остановке.
- Характеристики S-кривой могут быть
установлены индивидуально для начально-
го и конечного момента разгона, а также
начального и
конечного момента торможения.
0.0 ~
2.50
0.20 х А А А А
С2-
02
Конец S-кривой
характеристики
при разгоне.
0.0 ~
2.50
0.20 х А А А А
С2-
03
Начало S-кривой
характеристики
при торможении.
0.0 ~
2.50
0.20 х А А А А
С2-
04
Конец S-кривой
характеристики
при торможении
0.0 ~
2.50
0.00 х А А А А
