Частотные преобразователи серий Е
-
VA и Е
-
VC
Руководство по эксплуатации
126
ПРИЛОЖЕНИЕ 4: Установка платы контроля скорости PG, описание клемм
1. Плата PG, применяемая для управления скоростью с помощью импульсного энкодера, уста-
навливается описанным ниже образом.
Отключите частотный преобразователь от питания. После того, как световой индикатор заряда
частотного преобразователя погаснет, снимите с частотного преобразователя верхний корпус.
Прикрепите два сальника в нижней части платы PG к двум держателям на клеммах управления.
Подключите разъём к верхней части разъёма 4CN на главной плате управления.

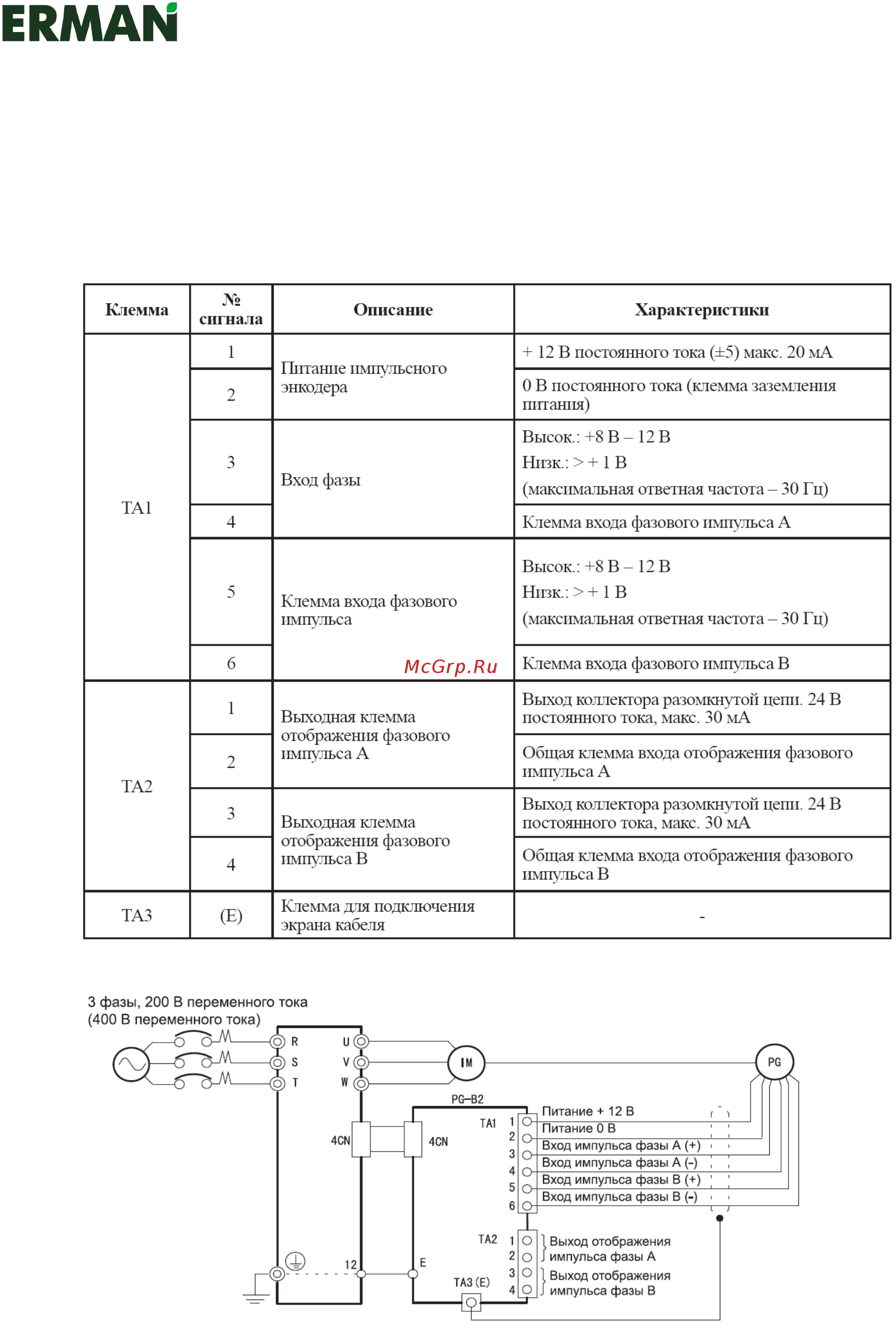

2. Описание платы PG
3. Подключение платы PG
В качестве сигнального кабеля используйте витую пару.
Кабель питания платы PG используется только для питания платы PG.. При использовании этого
кабеля для другого питания, возникнут помехи, которые приведут к сбоям в работе.
