Частотные преобразователи серий Е
-
VA и Е
-
VC
Руководство по эксплуатации
65
Код
п-ра
Название
параметра
Описание параметра
Диа-
пазон
уст.
Зав.
уст.
Возмож
мож-
ность
изм.
Режим управления
V/F
V/F
c PG
Век.
Упр.
Век.
Упр.
с PG
то выходная частота будет равна нулю.
Более подробно о командах увеличения и
уменьшения частоты говорится в разделе,
посвящённом описанию многофункцио-
нальных входов (Н1).
D5-
01
Выбор
управления
моментом
0 – управление скоростью (управление
параметрами с С5-01 по С5-07);
1 – управление моментом.
0,1 0 х х х х А
Примечания:
- Параметр D5-01 устанавливается равным ″0″ в случае использования функции переключения управления скоростью и
моментом;
- При использовании управления моментом, параметр D5-01 нужно задать равным 1. На схеме ниже приведён пример
управление моментом.

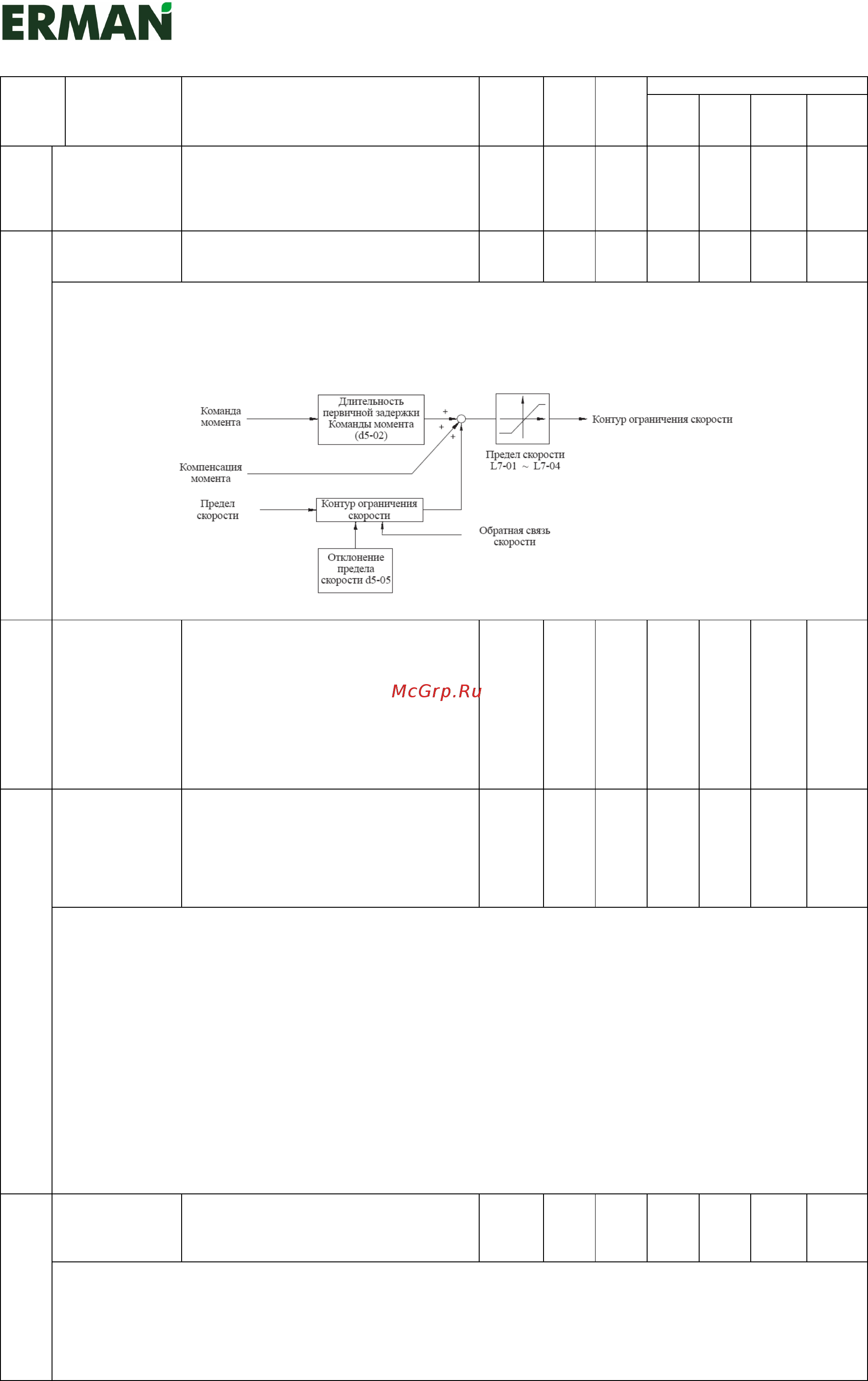

D5-
02
Длительность
задержки момен-
та
Первичная задержка команды момента
задаётся в мс.
Примечание:
- Предотвращает колебания, вызываемые
помехами, ускоряет реакцию сигнала
управления при работе с главным контрол-
лером. Если при управлении моментом
обнаруживаются колебания, то необходимо
увеличить заданное значение этого пара-
метра.
1 ~
1000
0 х х х х А
D5-
03
Выбор предела
Скорости.
Задаёт метод управления пределом
скорости в случае управления моментом.
1 – аналоговая команда управления
частотой с аналоговых клемм 13 или
14.
2 – в качестве предела принимается
значение, заданное параметром D5-04.
1,2 1 х х х х А
Примечания:
- В случае если D5-03 равно ″1″.
- Входное напряжение (Н3-01) клеммы управления частотой (по напряжению) 13 принимается за предел частоты.
- Когда клемма управления опорной частотой (по току) 14 настроена на опорную частоту благодаря тому, что параметр Н3-
09 задан как 1F, эта клемма также используется в качестве входной для предела скорости. В этом случае фактическое значе-
ние предела скорости представляет собой сумму команды управления частотой по напряжению и команды управления часто-
той по току.
- Полярность сигнала предела скорости и направление команды работы определяют направление ограничения скорости.
- Положительное напряжение на входе: вращение вперёд. Скорость ограничена при вращении вперёд.
- Отрицательное напряжение на входе: реверсивное вращение. Скорость ограничена при реверсивном вращении.
- Предел скорости равен нулю для вращения противоположного его направлению. Например, когда на вход подаётся поло-
жительное напряжение, и включена команда вращения вперёд, фактический диапазон управления моментом находится в
пределах от нуля до предела скорости при вращении вперёд.
D5-
04
Предел скорости
Предел скорости управления моментом.
Задаётся в процентах от максимальной
выходной частоты, которая принимается за
100 %.
-120
~+120
0 х х х х А
Примечания:
- При значении параметра D5-03 равным ″2″.
- Задавайте предел скорости как процент от максимальной частоты (максимальная частота принимается за 100 %). Знак на-
стройки параметра и направление команды работы определяют направление, в котором будет ограничена скорость.
Положительная настройка; Вращение вперёд: скорость ограничивается при движении вперёд. Реверсивное вращение: ско-
рость ограничена при вращении в обратном направлении.
Отрицательная настройка: Вращение вперёд: скорость ограничивается при вперёд в обратном направлении. Реверсивное
