Частотные преобразователи серий Е
-
VA и Е
-
VC
Руководство по эксплуатации
85
Код
п-ра
Название
параметра
Описание параметра
Диа-
пазон
уст.
Зав.
уст.
Возмож
мож-
ность
изм.
Режим управления
V/F
V/F
c PG
Век.
Упр.
Век.
Упр.
с PG

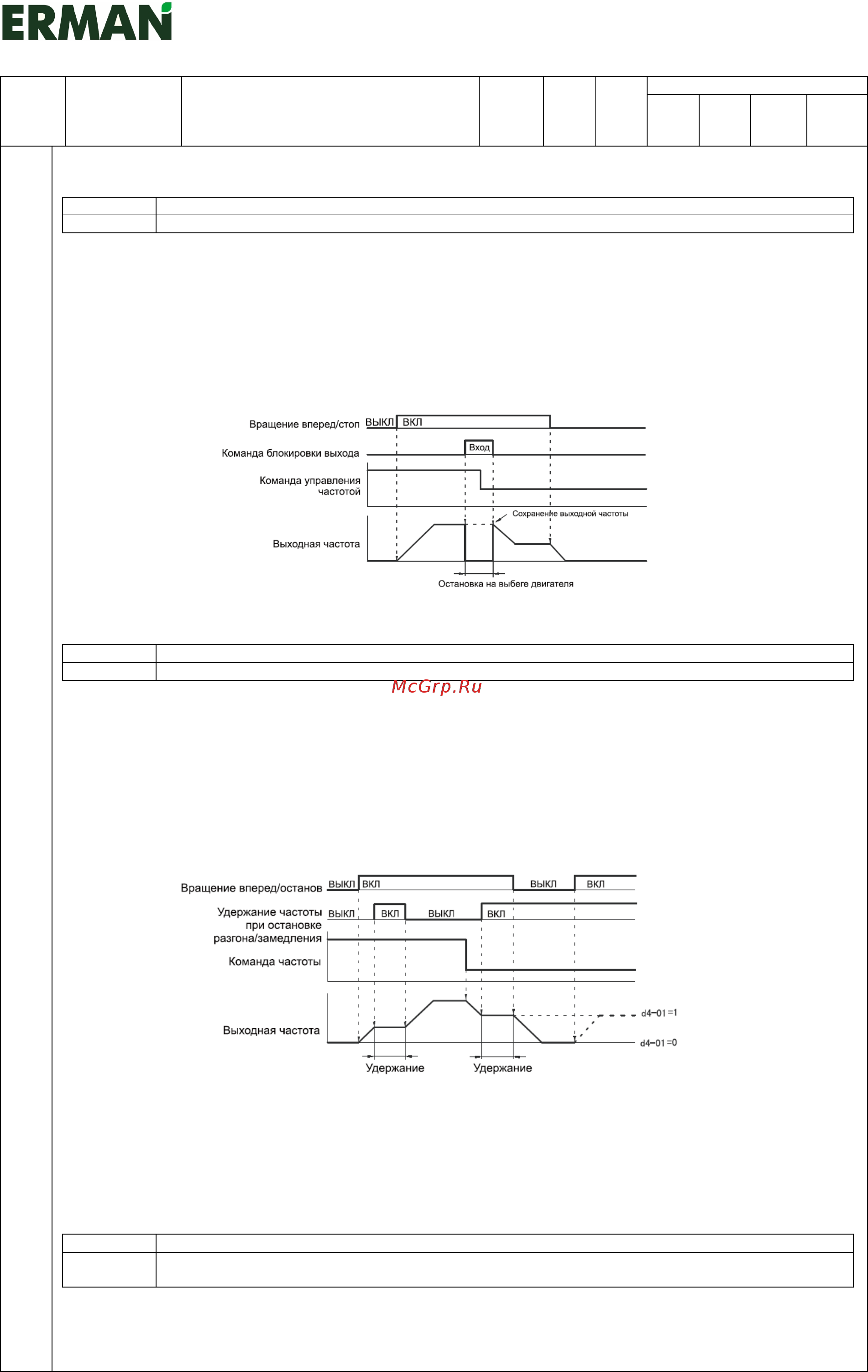

▲ Команда внешней блокировки выхода (значение: 9).
Выкл Блокировка
Вкл Обычная работа
Это функция блокировки выхода внешней командой.
- Данная блокировка отключает выход частотного преобразователя. После подачи команды блокировки, двигатель остановит-
ся с самовыбегом.
- В связи с тем, что выходная частота ПЧ запоминается в памяти, то после отмены блокировки работа продолжится на той же
выходной частоте что и прежде. В этом случае, в связи с тем, что выходная частота увеличивается постепенно, при включе-
нии блокировки на большой скорости требуются меры предосторожности, например, можно задать значение ВЫКЛ команде
работы. Когда команда работы приобретает состояние ВЫКЛ, занесённое во внутреннюю память частотного преобразовате-
ля значение выходной частоты понизится до нуля.
- После отмены команды блокировки напряжение будет восстановлено в течение времени, заданного параметром L2-04.
▲ Удержание частоты при разгоне/торможении (значение: А).
Выкл Обычная работа или повторный пуск с разгоном/ торможением.
Вкл Отмена разгона/торможения и работа на текущей частоте.
При использовании функции удержания частоты при разгоне/торможении, разгон/торможение прекратится, и работа продол-
жится на текущей частоте.
- При отмене функции удержания частоты при разгоне/торможении, разгон/торможение возобновятся.
При использовании функции удержания частоты при разгоне/торможении и подаче команды остановки, частотный преобра-
зователь прекратит свою работу.
- Если параметр D4-01 задан «1», то текущая частота заносится в память. В связи с тем, что это значение сохраняется в памя-
ти даже при отключении питания частотного преобразователя, то он возобновит работу на этой частоте, после того как на
него вновь будет подана команда пуска двигателя.
Отмена функции разгона/торможения
- Если параметр D4-01 = 1, то выходная частота заносится в память и при следующей подаче команды ПУСК работа начнётся
с этой же частотой.
- Если же параметр d4-01 = 0, то при подаче команды ПУСК при включении разгона/торможения, частота будет нулевой.
▲ Предварительное оповещение о перегреве частотного преобразователя.
Выкл Обычная работа.
Вкл Обычная работа (на экране ж/к дисплея будет появляться предупреждение о том, что частотный преобразо-
ватель начал перегреваться –«ОН2»).
Если существует реальная опасность перегрева частотного преобразователя, то экране на дисплея появится предупреждение
«ОН2». Когда опасность перегрева частотного преобразователя пропадёт, дисплей вернётся к своему предыдущему состоя-
нию. Оповещение о перегреве частотного преобразователя обнулять не нужно. Частотный преобразователь автоматически
продолжит нормальную работу при исчезновении опасности перегрева. Предварительное оповещение о перегреве частотного
