Частотные преобразователи серий Е
-
VA и Е
-
VC
Руководство по эксплуатации
77
Код
п-ра
Название
параметра
Описание параметра
Диа-
пазон
уст.
Зав.
уст.
Возмож
мож-
ность
изм.
Режим управления
V/F
V/F
c PG
Век.
Упр.
Век.
Упр.
с PG
F1-
12
Количество
зубьев шесте-
рёнки №1

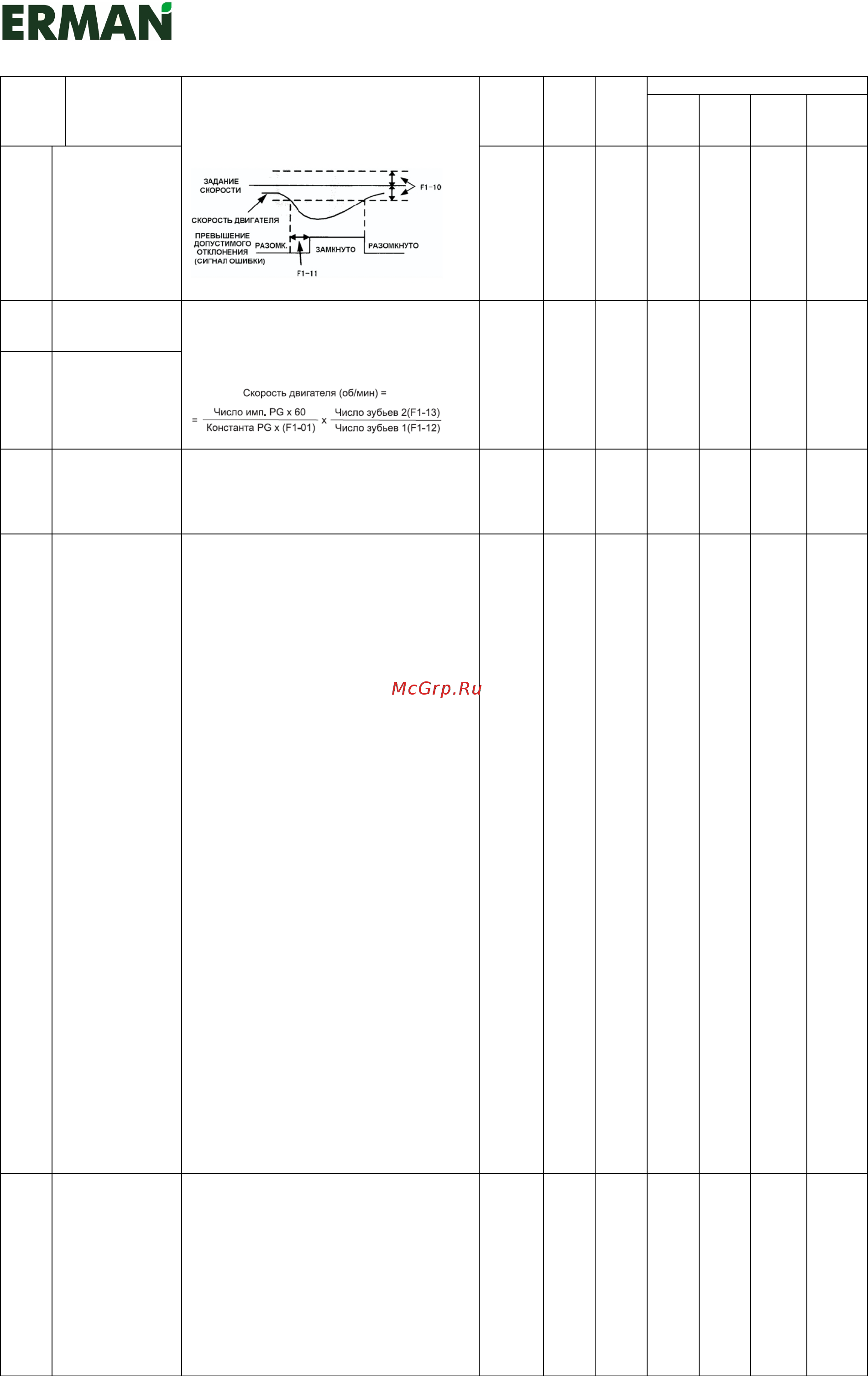

Определяет число зубьев шестерёнок, в
случае применения редуктора между датчи-
ком и ротором двигателя. Если это число
установлено, скорость двигателя вычисля-
ется по формуле, приведённой ниже.
0 ~1000
0 x x A x x
F1-
13
Количество
зубьев шесте-
рёнки 2
F1-
14
Время обнару-
жения разрыва
связи с платой
PG
Данным параметром устанавливается
временная задержка, после которой частот-
ный преобразователь формирует сигнал
аварийной ошибки в случае потери связи с
платой PG/
0.0 ~10.0
2.0 x x A x A
F2-
01
Выбор двухпо-
люсного или
однополюсного
входа
Данный параметр задаёт функции входных
каналов с 1 по 3 при использовании платы
опорного сигнала аналоговой частоты АI-
14B.
0 – вход по 3 отдельным каналам (СН1:
клемма 36; СН2: клемма 39; СН3: клемма
42)
1 – добавление входа с третьего
дополнительного канала (в качестве значе-
ния опорной частоты используется сумма
СН1 и СН3).
Примечания:
- При использовании платы опорного
сигнала аналоговой частоты АI-14B/
A1-14U, присвойте параметру В1-01
(выбор опорной частоты) значение
«3» («с дополнительной платы»).
- При использовании платы опорного
сигнала аналоговой частоты АI-14B,
задайте функции каналов с 1 по 3
параметром F2-01. Для платы A1-14U
нет специальных параметров.
Примечания:
- При использовании входа по трём
отдельным каналам (значение данного
параметра «0»), параметру В1-01 (выбор
опорной частоты) нужно присвоить значе-
ние «3» («с внешних клемм»).
- При использовании платы опорного
сигнала аналоговой частоты АI-14B
и входа по трём отдельным каналам,
многофункциональные входы нельзя
настроить на выбор дополнительной
платы/ частотного преобразователя (значе-
ние «2»).
0,1 0 х В В В В
F3-
01
Настройка дис-
кретных входов
Настройка режима работы цифровой
платы управления.
0 – BCD – шаг 1%
1 – BCD – шаг 0,1%
3 – BCD – шаг 1 Гц
4 – BCD – шаг 0,1 Гц
5 – BCD – шаг 0,01 Гц
6 – BCD – особая установка (пятиразрядное
значение)
7 – двоичная система
Примечания:
- При использовании цифровой платы
0 ~ 7 0 х В В В В
