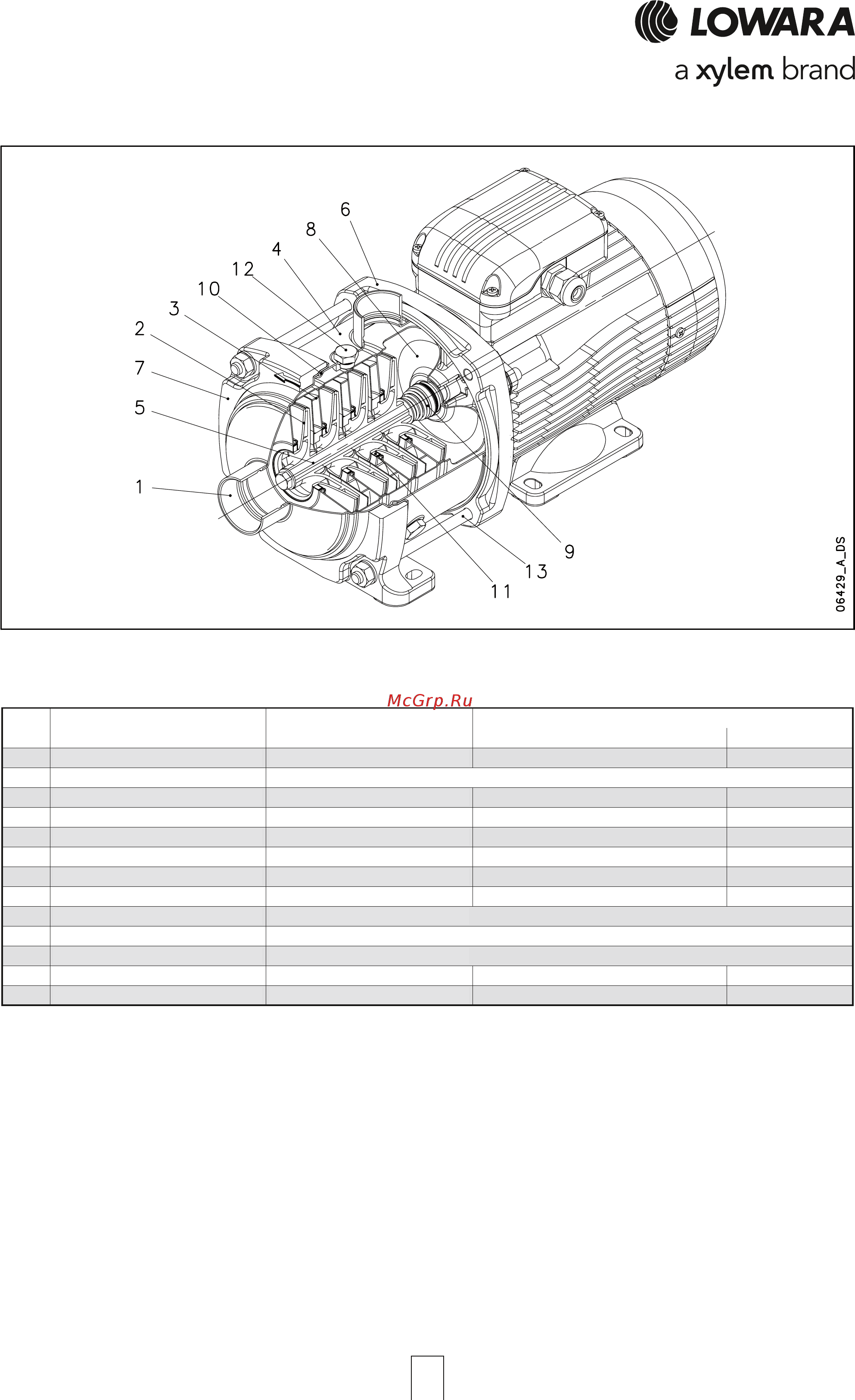

СЕРИЯ 10 HM..P
ЧЕРТЕЖ НАСОСА В РАЗРЕЗЕ И ПЕРЕЧЕНЬ ОСНОВНЫХ
ДЕТАЛЕЙ
MATERIALI 10HM VERSIONE P
REF. NAME MATERIAL
N. EUROPE USA
1 Head Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
2 Impeller
3 Diffuser Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
4 Outer sleeve Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
5 Shaft Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
6 Adapter Aluminium EN 1706-AC-AlSi11Cu2 (Fe) (AC46100) -
7 Ring with foot Aluminium EN 1706-AC-AlSi11Cu2 (Fe) (AC46100) -
8 Seal housing Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
9 Mechanical seal Ceramic / Carbon / EPDM
10 Elastomers EPDM
11 Wear ring Technopolymer (PPS)
12 Fill / drain plugs Stainless steel EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
13 Tie rods Stainless steel EN 10088-1-X17CrNi16-2 (1.4057) AISI 431
10hm-p-en_a_tm
REFERENCE STANDARDS
Technopolymer (Noryl™)
ТАБЛИЦА МАТЕРИАЛОВ
Передняя крышка Нержавеющая сталь
Передняя опора Алюминий
Рабочее колесо Технополимер (Noryl™)
Задняя крышка гидравлики Нержавеющая сталь
Диффузор Нержавеющая сталь
Торцевое уплотнение Керамика / Углеграфит / EPDM
Внешний корпус Нержавеющая сталь
Уплотнительные кольца
Заливные/сливные пробки
EPDM
Нержавеющая сталь
Вал Нержавеющая сталь
Кольцо износа
Стяжные шпильки
Технополимер (PPS)
Нержавеющая сталь
Адаптер Алюминий
№ ДЕТАЛЬ МАТЕРИАЛ
ССЫЛКИ НА СТАНДАРТЫ
ЕВРОПА США
