55
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СИСТЕМА TKS
- Однофазное питание 230 В +/- 10%, 50/60 Гц.
- Преобразователь частоты устанавливается на трехфазные двигатели
SM Lowara мощностью до 1,1 кВт.
НАСОС
- Подача: до 8,5 м
3
/ч.
- Напор: до 130 м.
- Температура окружающей среды: от 0°C до +40°C.
- Температура перекачиваемой жидкости при температуре окружающей
среды до +40°C:
• +90°C для насосов с рабочим колесом из полимера Noryl™;
• +120°C для насосов с рабочим колесом из нержавеющей стали.
- Максимальное рабочее давление:
• 10 бар (PN 10) для насосов с рабочим колесом из полимера Noryl™;
• 16 бар (PN 16) для насосов с рабочим колесом из нержавеющей ста-
ли и торцевым уплотнением Q1BEGG или Q1Q1EGG (максимальная
температура перекачиваемой жидкости +90°C).
- Присоединения: резьба Rp для всасывающих и напорных патрубков.
- Гидравлические характеристики по стандарту ISO 9906:2012 - Класс 3B.
- Остальные характеристики те же, что у стандартных моделей.
ДВИГАТЕЛЬ
- Электродвигатель с короткозамкнутым ротором типа «беличье колесо»,
закрытая конструкция, воздушное охлаждение, 2 полюса:
• трехфазный – класс энергоэффективности IE3 (по стандартам (CE)
№ 640/2009 и IEC 60034-30).
- Степень защиты IP55.
- Класс изоляции: 155 (F).
- Характеристики в соответствии с EN 60034-1.
- Стандартное трехфазное напряжение: 220-240/380-415 В, 50 Гц при
мощности до 3 кВт.
ОТРАСЛИ
ЖИЛИЩНО-КОММУНАЛЬНОЕ ХОЗЯЙСТВО.
ПРОМЫШЛЕННОСТЬ.

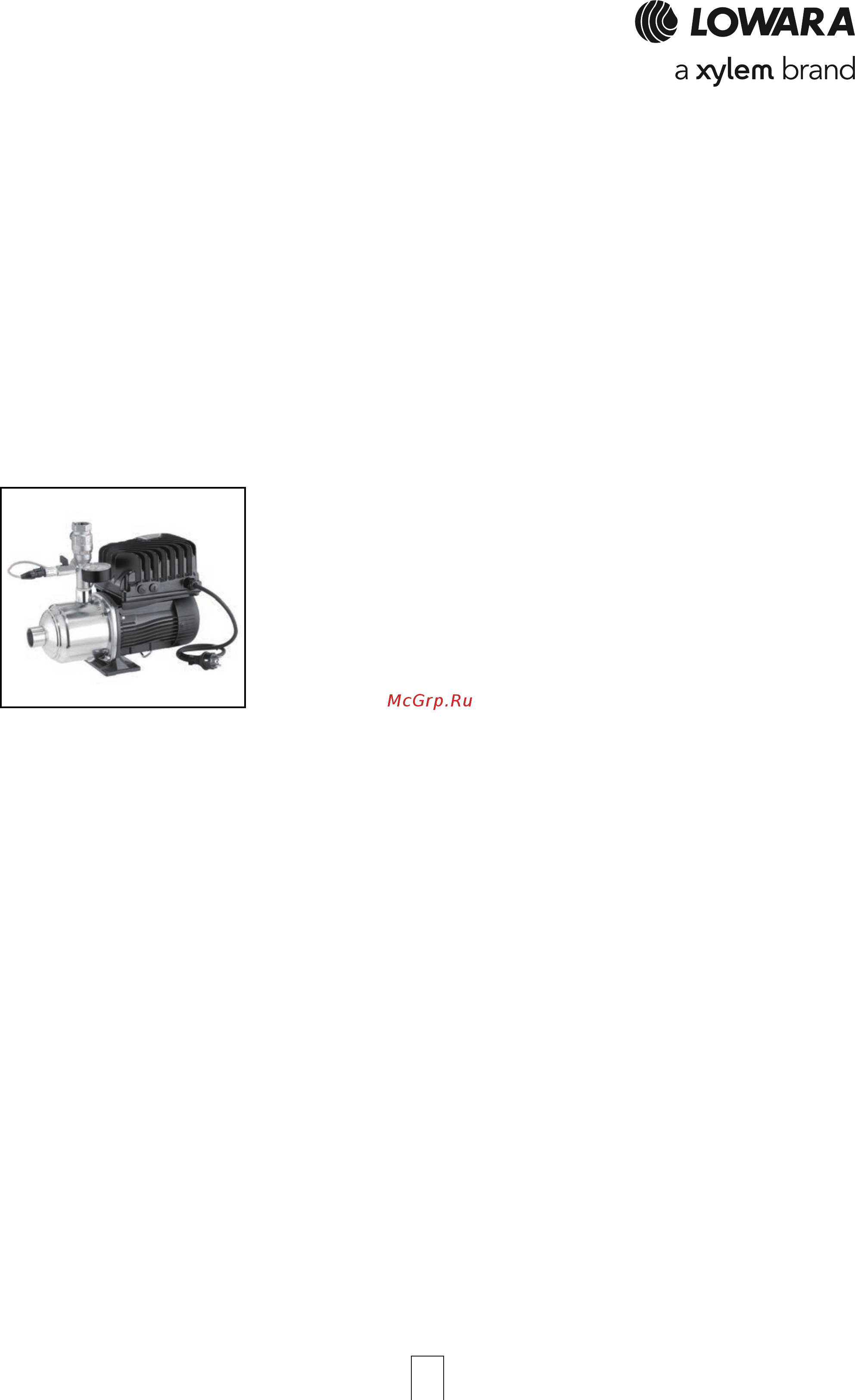

Высокоэф-
фективный го-
ризонтальный
многоступен-
чатый насос
TKS
Система с
преобразова-
телем частоты
Teknospeed
ПРИМЕНЕНИЕ
Системы повышения давления и водоснабжения.
Открытые и закрытые системы циркуляции воды в промышленности.
СЕРИЯ TKS/e-HM™
