42

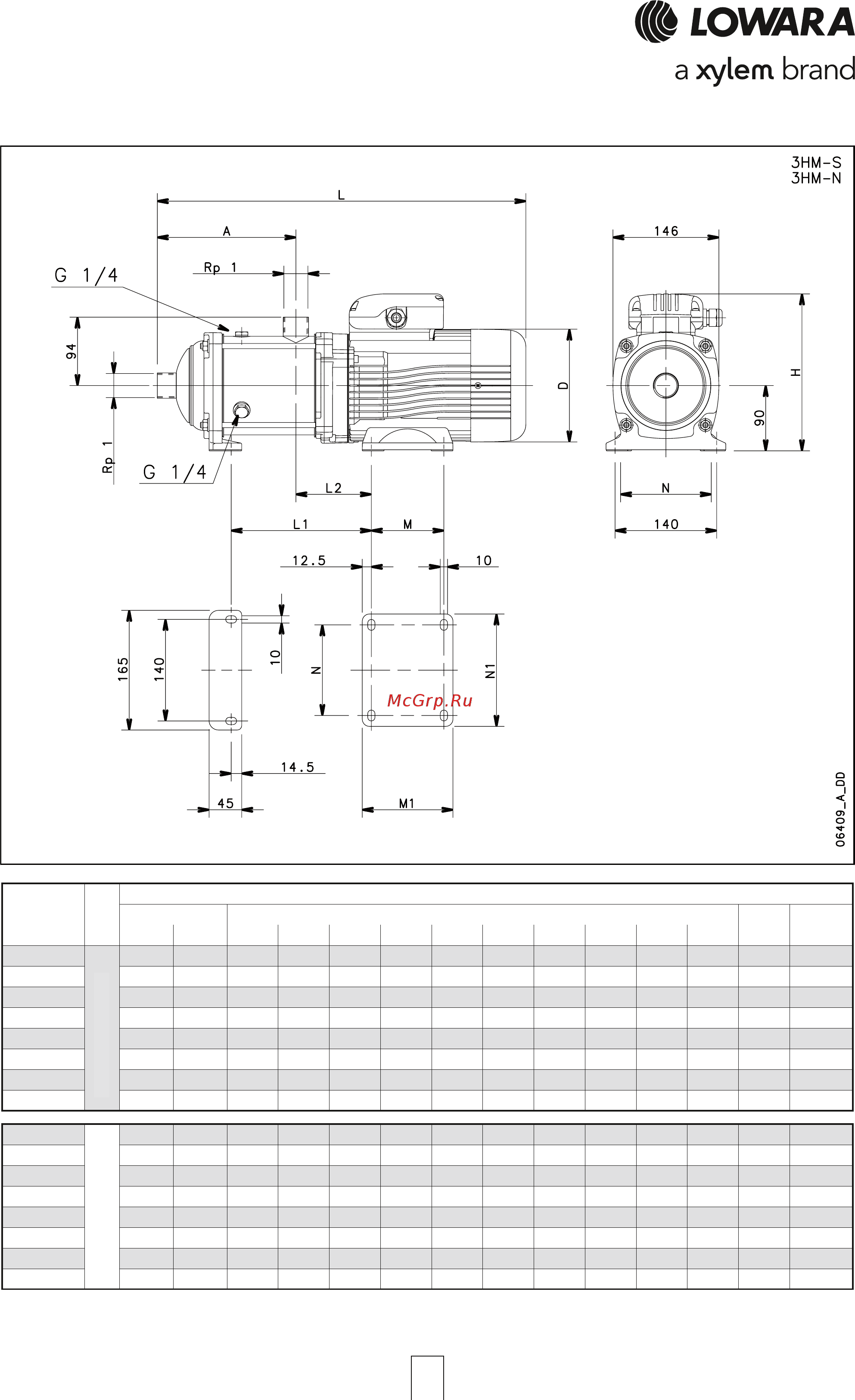

СЕРИЯ 3HM..S - 3HM..N, (ОТ 11 ДО 21 СТУПЕНИ)
РАЗМЕРЫ И ВЕС, 2-Х ПОЛЮСНЫЕ ДВИГАТЕЛИ, 50 Гц
DIMENSIONI E PESI SERIE 3HM-S / N 2 poli 50 Hz 2
WEIGHT
kW SIZE A D H L L1 L2 M M1 N N1 PN kg
3HM11 0,95 71 231 140 220 504 233 104 100 125 125 155 10 14
3HM12 0,95 71 251 140 220 524 253 104 100 125 125 155 10 14
3HM13 1,1 80 271 155 227 588 273 104 100 125 125 155 10 17
3HM14 1,1 80 291 155 227 608 293 104 100 125 125 155 16 18
3HM16 1,5 80 331 155 227 648 333 104 100 125 125 155 16 19
3HM17 1,5 80 351 155 227 668 353 104 100 125 125 155 16 20
3HM19 1,5 80 391 155 227 708 393 104 100 125 125 155 16 20
3HM21 2,2 90 431 174 249 804 456 127 125 150 140 164 16 29
3HM11 1,1 80 231 155 219 548 233 104 100 125 125 155 10 17
3HM12 1,1 80 251 155 219 568 253 104 100 125 125 155 10 17
3HM13 1,1 80 271 155 219 588 273 104 100 125 125 155 10 17
3HM14 1,5 80 291 155 219 608 293 104 100 125 125 155 16 19
3HM16 1,5 80 331 155 219 648 333 104 100 125 125 155 16 19
3HM17 1,5 80 351 155 219 668 353 104 100 125 125 155 16 20
3HM19 2,2 90 391 174 224 764 416 127 125 150 140 164 16 25
3HM21 2,2 90 431 174 224 804 456 127 125 150 140 164 16 26
3hm-s-n-2p50-2-en_a_td
TRIFASE
DIMENSIONS (mm)
MOTOR
PUMP
TYPE
VERSION
MONOFASE
ТИП
НАСОСА
ИСПОЛ-
НЕНИЕ
ОДНОФАЗНОЕ
ТРЕХФАЗНОЕ
ДВИГАТЕЛЬ
РАЗМЕРЫ (мм)
ВЕС
кг
кВт
Типоразм.
