57

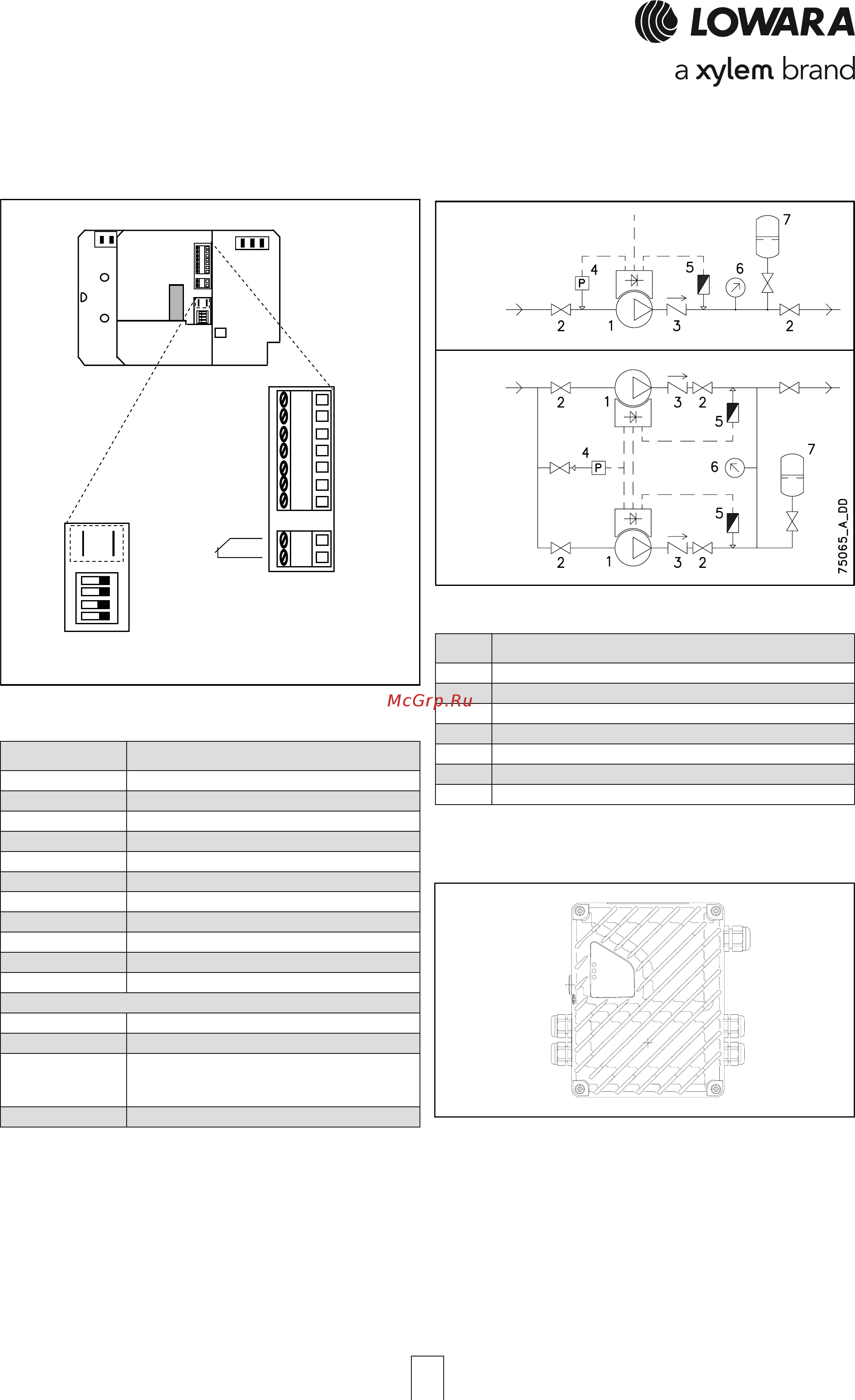

СЕРИЯ TKS
СХЕМА ПОДКЛЮЧЕНИЙ
МОНТАЖНАЯ СХЕМА
РАСПОЛОЖЕНИЕ ВХОДОВ/ВЫХОДОВ
ОПИСАНИЕ
ПОЗ. КОМПОНЕНТ
1 Насос Teknospeed
2 Отсечной клапан
3 Обратный клапан
4 Устройство контроля входного давления
5 Датчик давления
6 Манометр
7 Мембранный бак (5% Qmax)
TKS_morsetti_a_sc
LOW 1
LOW 2
FB
+ V
COM
Tx (Rx)
Rx (Tx)
COM
N.C.
PTC Y
CL
Mon
PTC N
Mof
f
OL
UVW
LN
Датчик дав-
ления
Последо-
вательный
интерфейс
Поплавковый
выключатель
Реле аварий-
ной сигнали-
зации
Регулирова-
ние
Вход питания
ОПИСАНИЕ
ОБОЗНАЧЕНИЕ ОПИСАНИЕ
LN Питание 230 В однофазное
UVW Питание двигателя 230 В трехфазное
LOW 1 Вход поплавкового выключателя
LOW 2 Вход поплавкового выключателя
FB Сигнал от датчика давления
+ V Питание датчика давления
COM Общ. последовательная шина связи
TX Последовательный сигнал
RX Последовательный сигнал
COM Общий контакт реле
N.C. Нормально замкнутый контакт реле
МИКРОВЫКЛЮЧАТЕЛИ
PTC N/PTC Y
Конфигурация PTC-датчика (не используется)
Mon/Moff Основной насос/вспомогательный насос
OL/CL Режим регулирования частоты вращения
(OL), режим поддержания постоянного
давления (CL)
МОНТАЖНАЯ СХЕМА
УСТАНОВКИ
1 НАСОС
2 НАСОСА
