14

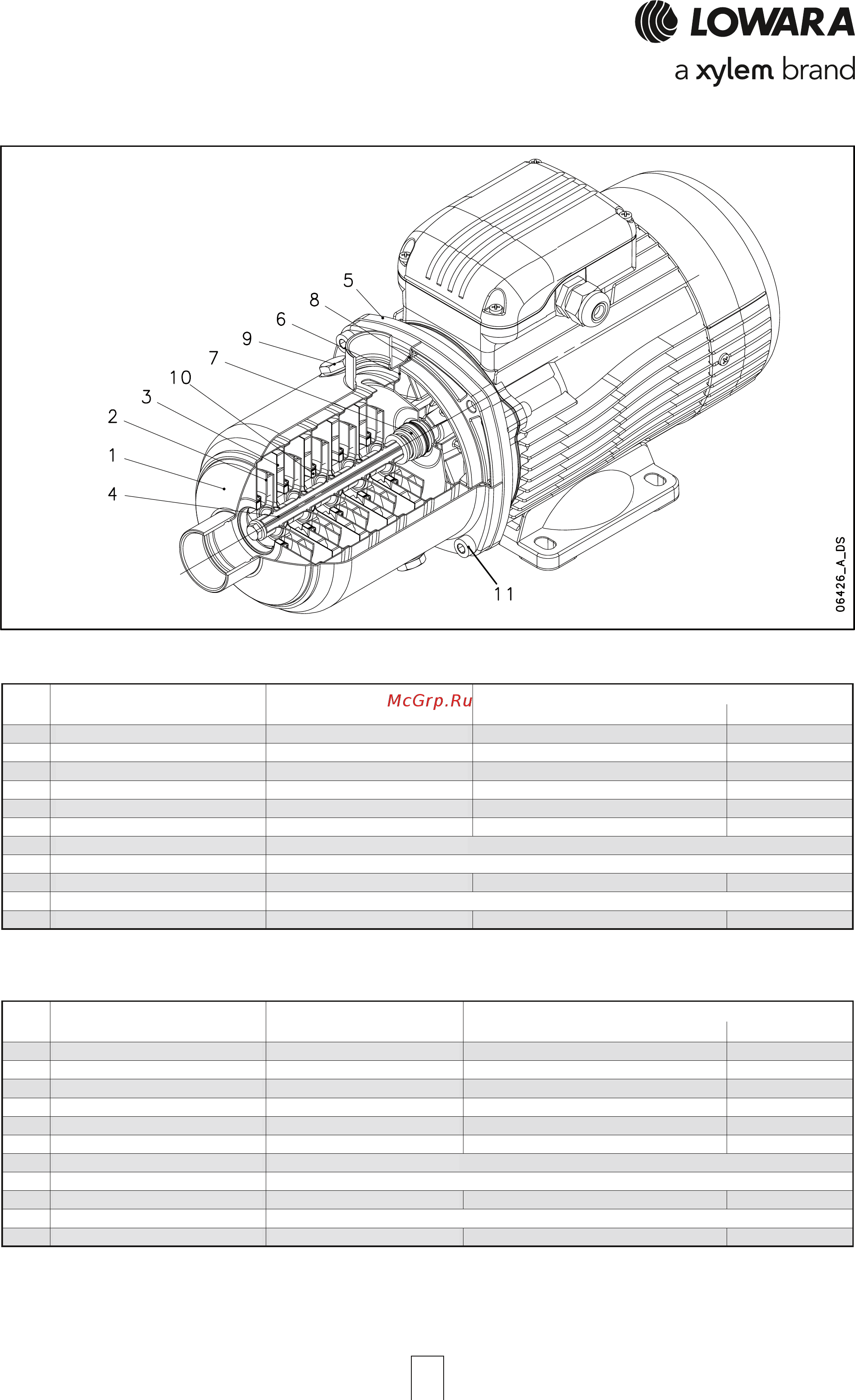

СЕРИЯ 1, 3, 5 HM..S - HM..N
ЧЕРТЕЖ НАСОСА В РАЗРЕЗЕ И ПЕРЕЧЕНЬ ОСНОВНЫХ
ДЕТАЛЕЙ
MATERIALI 1-3-5 HM CON CORPO POMPA VERSIONI S
REF. NAME MATERIAL
N. EUROPE USA
1 Pump body Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
2 Impeller Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
3 Diffuser Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
4 Shaft Stainless steel EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
5 Adapter Aluminium EN 1706-AC-AlSi11Cu2 (Fe) (AC46100) -
6 Seal housing Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
7 Mechanical seal Ceramic / Carbon / EPDM
8 Elastomers EPDM
9 Fill / drain plugs Stainless steel EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
10 Wear ring Technopolymer (PPS)
11 Bolts and screws Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
1-3-5hm-cp-s-en_a_tm
REFERENCE STANDARDS
ТАБЛИЦА МАТЕРИАЛОВ ДЛЯ СЕРИИ HM..S
MATERIALI 1-3-5 HM CON CORPO POMPA VERSIONI N
REF. NAME MATERIAL
N. EUROPE USA
1 Pump body Stainless steel EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
2 Impeller Stainless steel EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
3 Diffuser Stainless steel EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
4 Shaft Stainless steel EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
5 Adapter Aluminium EN 1706-AC-AlSi11Cu2 (Fe) (AC46100) -
6 Seal housing Stainless steel EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
7 Mechanical seal Ceramic / Carbon / EPDM
8 Elastomers EPDM
9 Fill / drain plugs Stainless steel EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
10 Wear ring Technopolymer (PPS)
11 Bolts and screws Stainless steel EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
1-3-5hm-cp-n-en_a_tm
REFERENCE STANDARDS
ТАБЛИЦА МАТЕРИАЛОВ ДЛЯ СЕРИИ HM..N
(МОНОЛИТНЫЙ КОРПУС)
Корпус насоса
Корпус насоса
Нержавеющая сталь
Нержавеющая сталь
Торцевое уплотнение
Торцевое уплотнение
Керамика / Углеграфит / EPDM
Керамика / Углеграфит / EPDM
Рабочее колесо
Рабочее колесо
Нержавеющая сталь
Нержавеющая сталь
Уплотнительные кольца
Уплотнительные кольца
EPDM
EPDM
Диффузор
Диффузор
Нержавеющая сталь
Нержавеющая сталь
Заливные/сливные пробки
Заливные/сливные пробки
Нержавеющая сталь
Нержавеющая сталь
Вал
Вал
Нержавеющая сталь
Нержавеющая сталь
Кольцо износа
Кольцо износа
Технополимер (PPS)
Технополимер (PPS)
Адаптер
Адаптер
Алюминий
Алюминий
Крепеж
Крепеж
Нержавеющая сталь
Нержавеющая сталь
Задняя крышка гидравлики
Задняя крышка гидравлики
Нержавеющая сталь
Нержавеющая сталь
№
№
ДЕТАЛЬ
ДЕТАЛЬ
МАТЕРИАЛ
МАТЕРИАЛ
ССЫЛКИ НА СТАНДАРТЫ
ССЫЛКИ НА СТАНДАРТЫ
ЕВРОПА
ЕВРОПА
США
США
