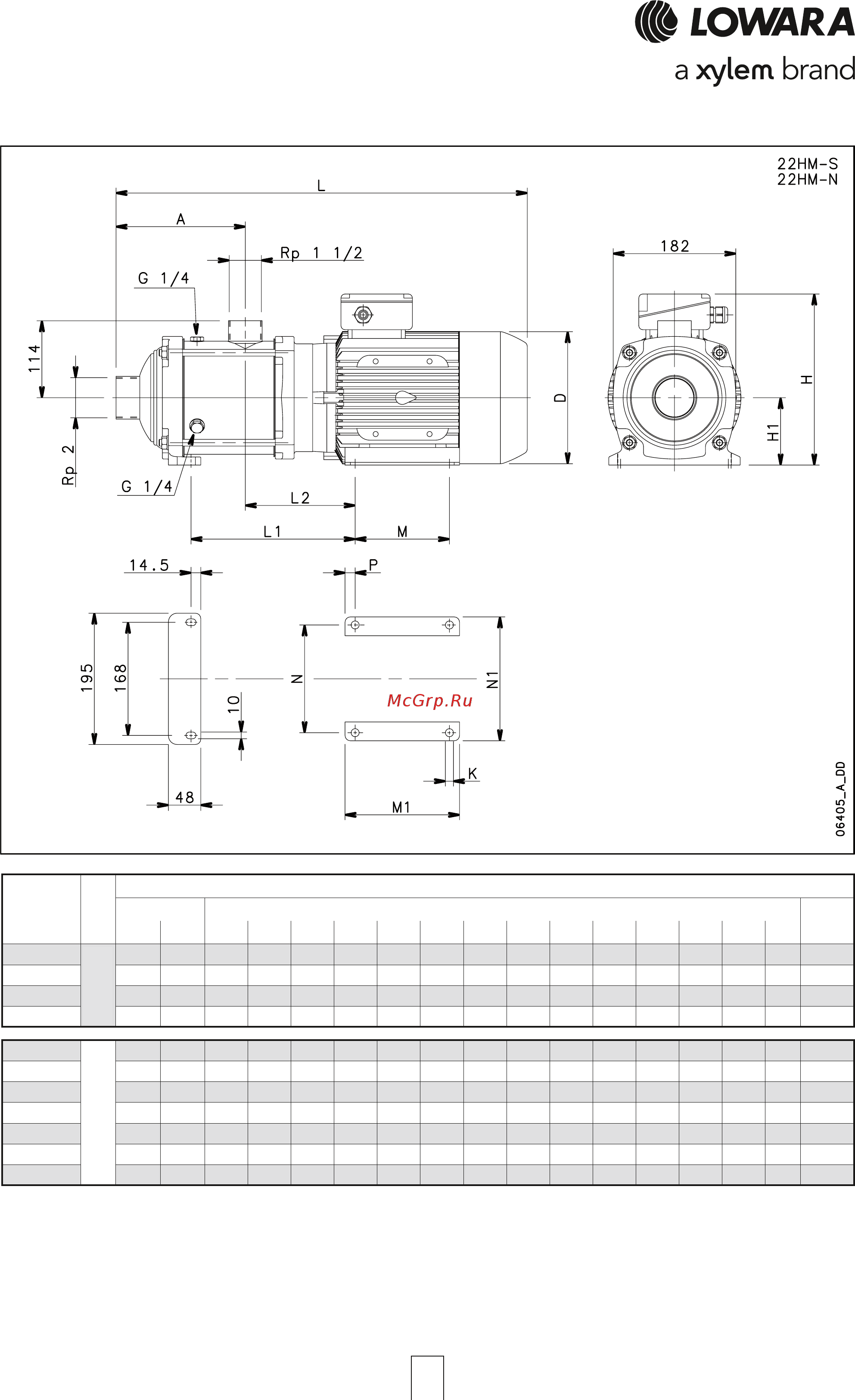

СЕРИЯ 22HM..S - 22HM..N
РАЗМЕРЫ И ВЕС, 2-Х ПОЛЮСНЫЕ ДВИГАТЕЛИ, 50 Гц
DIMENSIONI E PESI SERIE 22HM-S / N 2 poli 50 Hz
WEIGHT
kW SIZE A D H H1 L L1 L2 M M1 N N1 P K PN kg
22HM02 2,2 90 144 174 249 90 534 176 144 125 150 140 164 12,5 10 10 26
22HM02 2,2 90 144 174 224 90 534 176 144 125 150 140 164 12,5 10 10 23
22HM03 3 90 144 174 224 90 534 176 144 125 150 140 164 12,5 10 10 26
22HM04 4 100 192 197 254 100 611 244 163 140 170 160 184 15 12 10 33
22HM05 5,5 112 240 214 280 112 693 299 170 140 170 190 219 15 12 10 42
22hm-s-n-2p50-en_a_td
THREE-PHASE
PUMP
TYPE
VERSION
DIMENSIONS (mm)
MOTOR
SINGLE-PHASE
ТИП
НАСОСА
ИСПОЛ-
НЕНИЕ
ОДНОФАЗ-
НОЕ
ТРЕХФАЗНОЕ
ДВИГАТЕЛЬ
РАЗМЕРЫ (мм)
ВЕС
кг
кВт
Типоразм.
