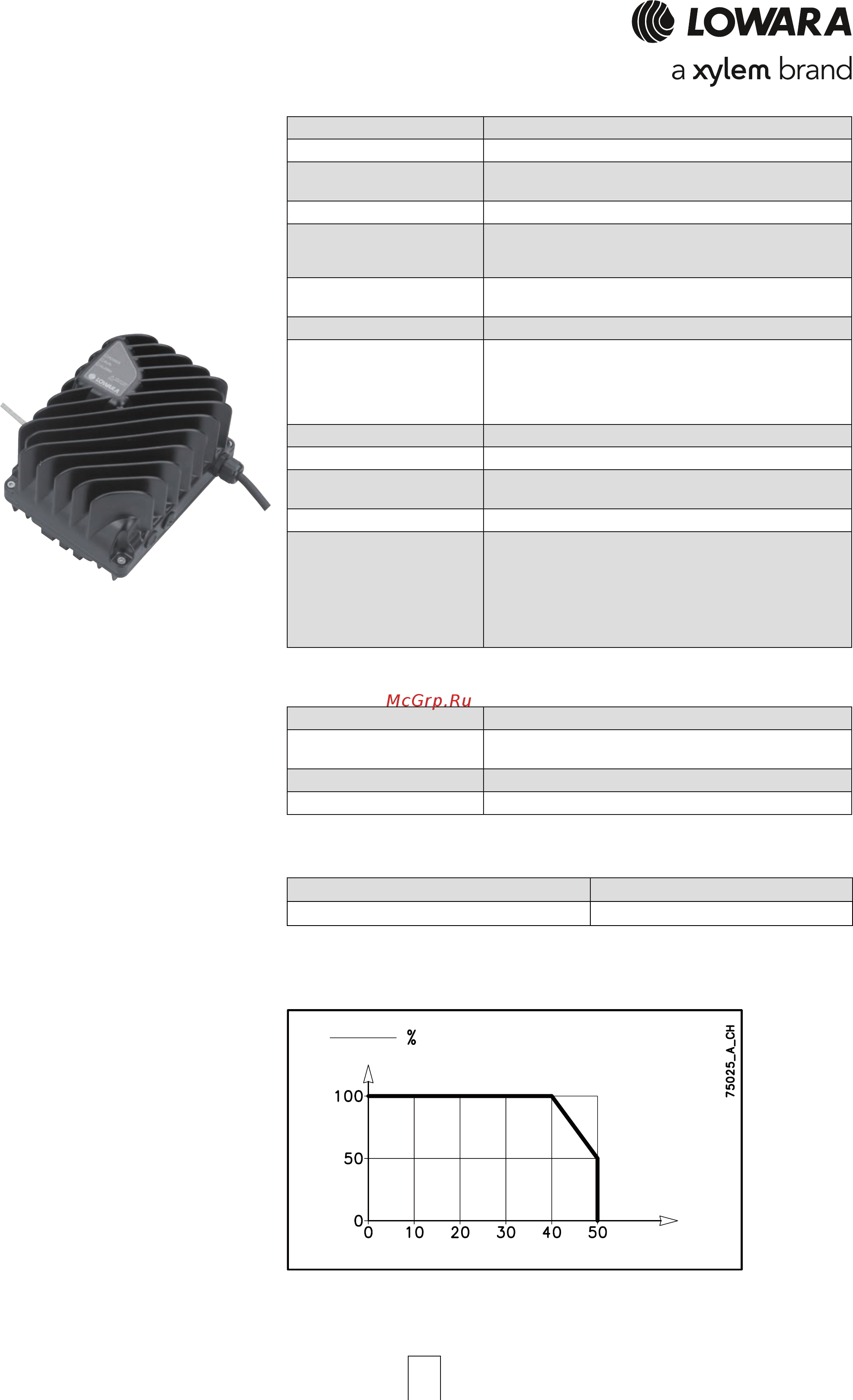

56
ТЕХНИЧЕСКИЕ ХА-
РАКТЕРИСТИКИ
ПРЕОБРАЗОВАТЕЛЯ
ЧАСТОТЫ
СЕРИЯ TKS
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ЭЛЕКТРОПИТАНИЕ 230 В +/- 10% 1~ 50/60 Гц
ВХОДНОЙ ТОК 6,8 А
ВЫХОДНОЕ НАПРЯЖЕ-
НИЕ
230 В, 3~, переменное, в зависимости от кривой напряже-
ния/частоты (двигатель подключен к питанию 230 В)
ВЫХОДНОЙ ТОК 4,6 А
ВЫХОДНАЯ ЧАСТОТА
Изменяется в пределах 12÷50 Гц в режиме регулирования
частоты вращения. Изменяется в пределах 15÷50 Гц в режи-
ме поддержания постоянного давления.
РЕКОМЕНДУЕМЫЕ ДВИ-
ГАТЕЛИ
Двигатель SM Lowara мощностью не более 1.1 кВт 3~
с максимальной перегрузкой по току 5%
ДАТЧИК ДАВЛЕНИЯ 4÷20 мА в стандартном варианте с двумя проводами
РЕЛЕ АВАРИЙНОЙ СИГ-
НАЛИЗАЦИИ
Нормально замкнутый контакт: 1 A, 230 В перем. тока,
резистивная нагрузка. Работает по положительной
логике: контакт разомкнут в отсутствие аварийных
событий. Замыкается при возникновении аварийного
события или пропадании напряжения питания.
ТИП МОДУЛЯЦИИ ШИМ (широтно-импульсная модуляция)
ТИП РЕГУЛИРОВАНИЯ ПИ (пропорционально-интергральное)
СЕТЕВАЯ ЗАЩИТА
(рекомендуется)
Термомагнитный выключатель на 16 А, характеристика C
КАБЕЛИ ПИТАНИЯ Минимальное сечение 1,5 мм
2
СХЕМА КОРРЕКТОРА
КОЭФФИЦИЕНТА МОЩ-
НОСТИ
Позволят потреблять из сети синусоидальный ток,
обеспечивая тем самым соответствие изделия требо-
ваниям стандарта EN 61000-3-2 и директиве об элек-
тромагнитной совместимости. Обеспечивает также
поддержание постоянного выходного давления при
изменении напряжения питания (в пределах допусти-
мых отклонений – 230 В +/- 10%).
СТЕПЕНЬ ЗАЩИТЫ IP55
СОЕДИНЕНИЕ С
ДВИГАТЕЛЕМ
Прямое через стандартную клеммную колодку с дви-
гателями SM Lowara
МАТЕРИАЛ РАДИАТОРА Литой алюминий
ЦВЕТ РАДИАТОРА Черный
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
*ТЕМПЕРАТУРА ОКРУЖАЮЩЕЙ СРЕДЫ 0÷40°C
МАКС. ВЛАЖНОСТЬ (БЕЗ КОНДЕНСАТА) 95 %
УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ
*Для более высоких температур см. кривую снижения мощности.
КРИВАЯ СНИЖЕНИЯ МОЩНОСТИ
P вых.
P ном.
T. окруж. ср. °C
