5
СЕРИЯ e-HM™
ОБЩИЕ СВЕДЕНИЯ
Наши клиенты играют ключевую роль в нашей дея-
тельности.
За долгие годы сотрудничества с ними по всему миру
мы поняли, что жилищно-коммунальному сектору
требуются насосы с низким потреблением электроэ-
нергии, а промышленности – компактные, индивиду-
альные, высоконадежные решения, способные обес-
печить самые высокие эксплуатационные показатели.

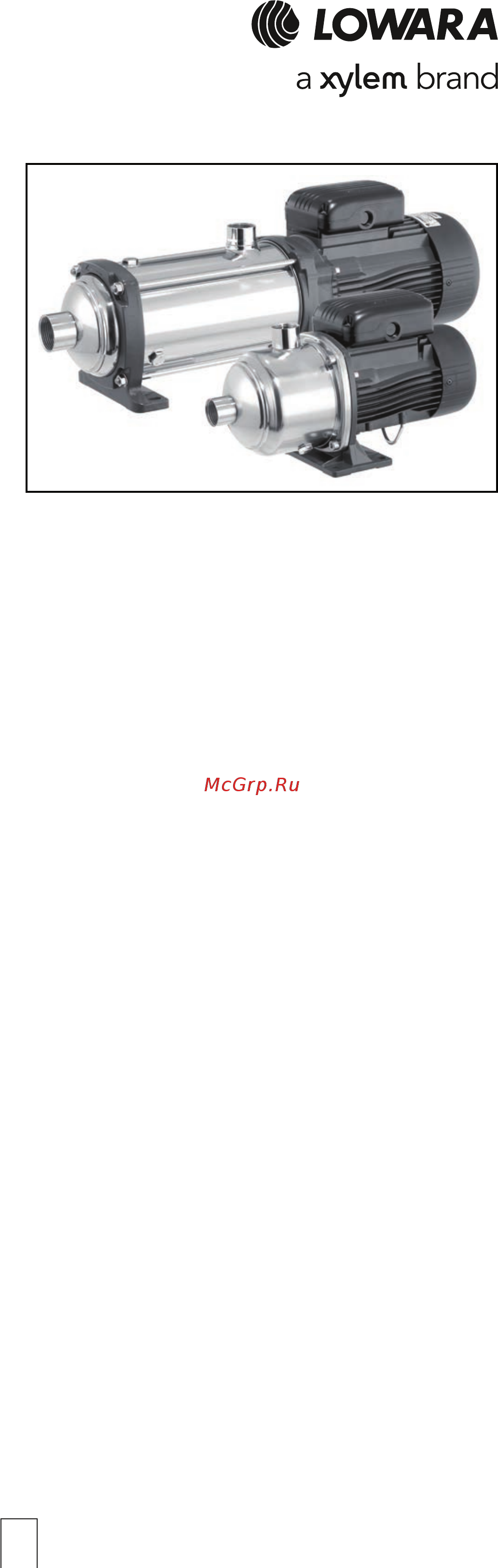

Поэтому Lowara разработала широкий модельный ряд
горизонтальных многоступенчатых насосов e-HM
TM
,
отвечающих специфическим нуждам промышленных
предприятий и ЖКХ.
Конструкция насоса
e-HM™ представляет собой нормальновсасывающий многоступенчатый высоконапорный центробежный
насос горизонтального типа с осевым резьбовым всасывающим патрубком и радиальным резьбовым на-
порным патрубком. Насосы имеют моноблочное исполнение и оснащены нестандартными двигателями
производства Lowara и торцевым уплотнением.
Модульность изделий и инновационная конструкция гидравлической части обеспечивают высокие рабо-
чие показатели и увеличивают среднюю наработку насоса.
Для насосов e-HM™ имеются два конструктивных исполнения:
- компактная конструкция для типоразмеров 1HM, 3HM и 5HM при количестве ступеней не более 6;
- конструкция с раздельным внешним корпусом для типоразмеров 1HM, 3HM и 5HM при 7 ступенях и
более, а также для всех моделей 10HM, 15HM и 22HM.
В случае компактной конструкции моноблочный корпус насоса, выполненный из нержавеющей стали,
присоединен непосредственно к фланцу двигателя. Данный насос оснащен одним уплотнительным коль-
цом круглого сечения на корпусе для предотвращения утечек.
В случае конструкции с раздельным корпусом сварной внешний корпус из нержавеющей стали и перед-
няя всасывающая крышка насоса соединены посредством передней опоры из литого алюминия, поддер-
живающего насос, и стяжных шпилек из нержавеющей стали, ввинченных во фланец двигателя.
Насосы e-HM™ могут изготавливаться из трех различных материалов:
- HM..P: корпус насоса из нержавеющей стали (EN 1.4301/ AISI 304), рабочее колесо из полимера
Noryl™ для типоразмеров 1HM, 3HM, 5HM и 10HM при количестве ступеней не более шести.
- HM..S: нержавеющая сталь (EN 1.4301/ AISI 304) для всех моделей.
- HM..N: нержавеющая сталь (EN 1.4401/ AISI 316) для всех моделей.
Двигатель
Насосы e-HM™ оснащены поверхностными двигателями, изготовленными компанией Lowara в соответст-
вии со стандартами EN.
Могут быть укомплектованы также преобразователями частоты производства Lowara, например
Teknospeed или Hydrovar™.
Варианты комплектации
Насосы серии e-HM™ доступны в следующих вариантах комплектации:
- только насос;
- частотно-регулируемый насос со встроенным преобразователем частоты Teknospeed от Lowara.
