38

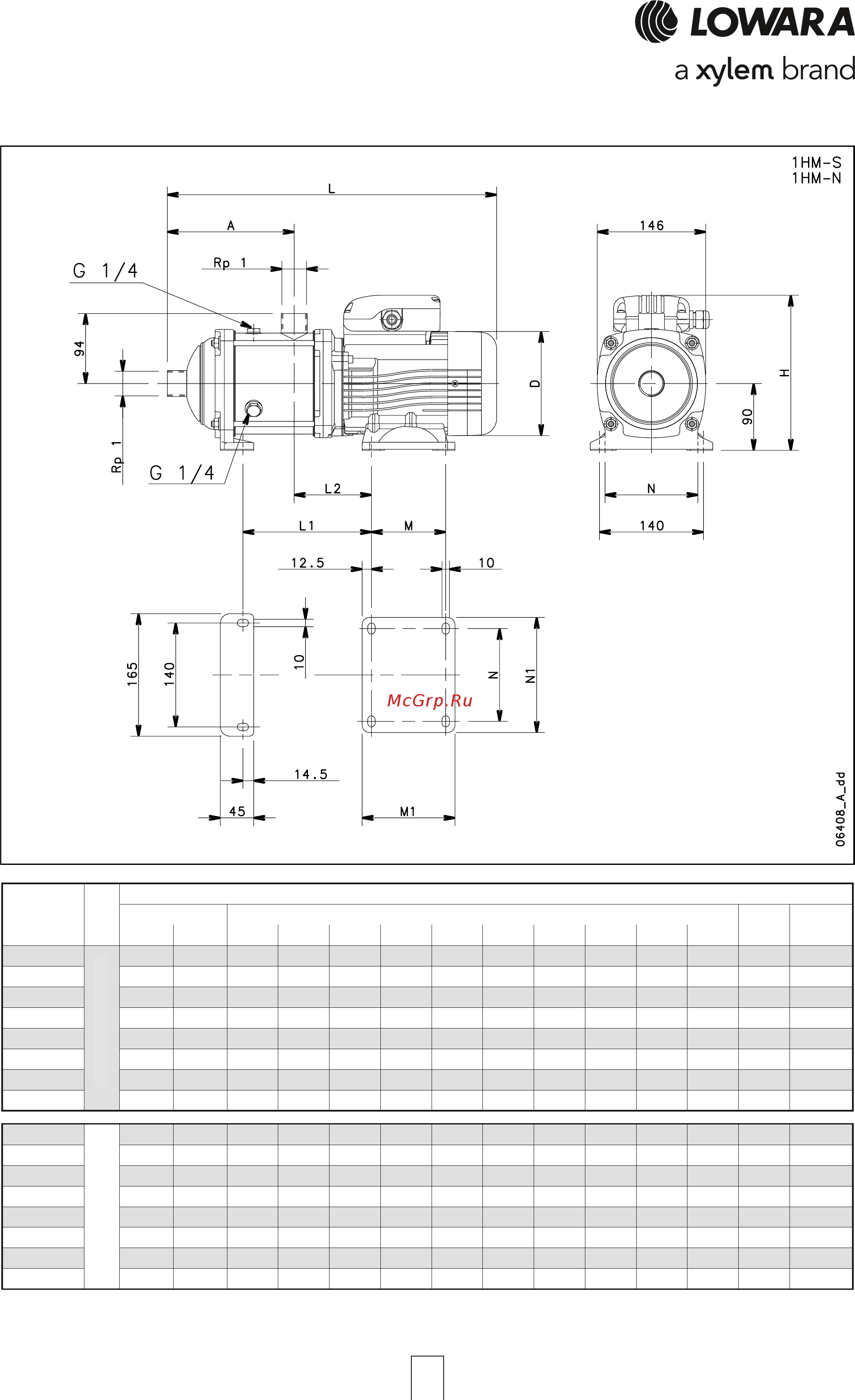

СЕРИЯ 1HM..S - 1HM..N, (ОТ 11 ДО 25 СТУПЕНЕЙ)
РАЗМЕРЫ И ВЕС, 2-Х ПОЛЮСНЫЕ ДВИГАТЕЛИ, 50 Гц
DIMENSIONI E PESI SERIE 1HM-S / N 2 poli 50 Hz 2
WEIGHT
kW SIZE A D H L L1 L2 M M1 N N1 PN kg
1HM11 0,55 71 231 140 211 504 233 104 100 125 125 155 10 12
1HM12 0,55 71 251 140 211 524 253 104 100 125 125 155 10 12
1HM14 0,75 71 291 140 211 564 293 104 100 125 125 155 10 14
1HM16 0,75 71 331 140 211 604 333 104 100 125 125 155 10 14
1HM18 0,75 71 371 140 211 644 373 104 100 125 125 155 16 15
1HM20 0,95 71 411 140 220 684 413 104 100 125 125 155 16 17
1HM22 0,95 71 451 140 220 724 453 104 100 125 125 155 16 17
1HM25 1,1 80 511 155 227 828 513 104 100 125 125 155 16 21
1HM11 0,55 71 231 140 211 504 233 104 100 125 125 155 10 12
1HM12 0,55 71 251 140 211 524 253 104 100 125 125 155 10 12
1HM14 0,75 80 291 155 219 608 293 104 100 125 125 155 10 14
1HM16 0,75 80 331 155 219 648 333 104 100 125 125 155 10 14
1HM18 1,1 80 371 155 219 688 373 104 100 125 125 155 16 19
1HM20 1,1 80 411 155 219 728 413 104 100 125 125 155 16 20
1HM22 1,1 80 451 155 219 768 453 104 100 125 125 155 16 20
1HM25 1,5 80 511 155 219 828 513 104 100 125 125 155 16 23
1hm-s-n-2p50-2-en_a_td
VERSION
SINGLE-PHASETHREE-PHASE
PUMP
TYPE
DIMENSIONS (mm)
MOTOR
ТИП
НАСОСА
ИСПОЛ-
НЕНИЕ
ОДНОФАЗНОЕ
ТРЕХФАЗНОЕ
ДВИГАТЕЛЬ
РАЗМЕРЫ (мм)
ВЕС
кг
кВт
Типоразм.
