28

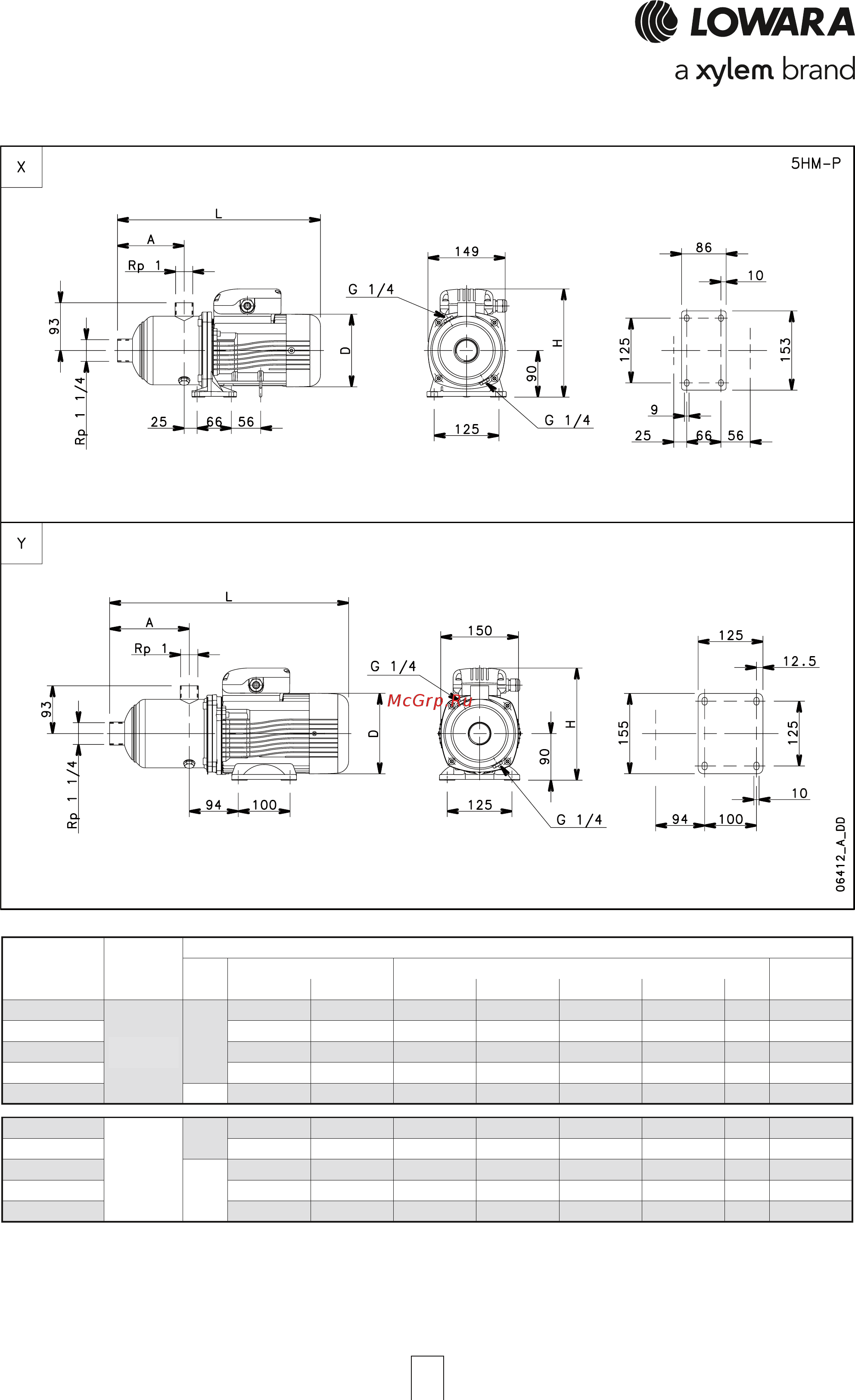

СЕРИЯ 5HM..P
РАЗМЕРЫ И ВЕС, 2-Х ПОЛЮСНЫЕ ДВИГАТЕЛИ, 50 Гц
DIMENSIONI E PESI SERIE 5HM-P 2 poli 50 Hz
WEIGHT
kW SIZE A D H L PN kg
5HM02 0,50 63 89 120 201 338 10 7
5HM03 0,50 63 89 120 201 338 10 7
5HM04 0,75 71 109 140 211 372 10 10
5HM05 0,95 71 129 140 220 392 10 11
5HM06 Y 1,1 80 149 155 227 457 10 14
5HM02 0,40 63 89 120 201 338 10 6
5HM03 0,50 63 89 120 201 338 10 7
5HM04 1,1 80 109 155 219 417 10 13
5HM05 1,1 80 129 155 219 437 10 14
5HM06 1,5 80 149 155 219 457 10 15
5hm-p-2p50-en_a_td
Y
VERSION
SINGLE-
PHASE
THREE-
PHASE
X
X
PUMP
TYPE
DIMENSIONS (mm)
MOTOR
Ref.
ТИП
НАСОСА
ИСПОЛНЕ-
НИЕ
ОДНОФАЗ-
НОЕ
ТРЕХФАЗ-
НОЕ
ДВИГАТЕЛЬ
РАЗМЕРЫ (мм)
ВЕС
кг
кВт
Рис.
Типоразм.
